带安装耳开槽式机械定位连接构件

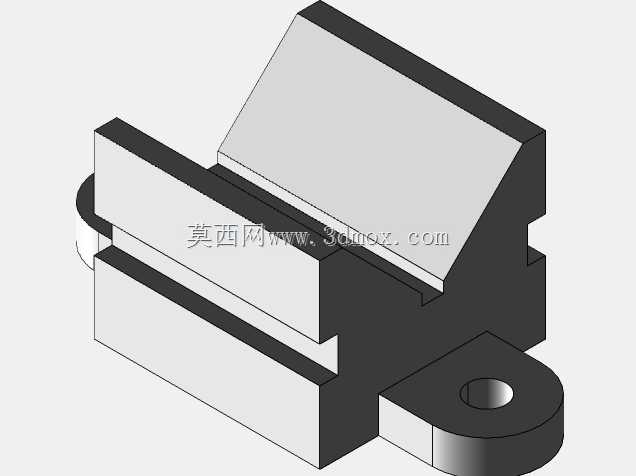

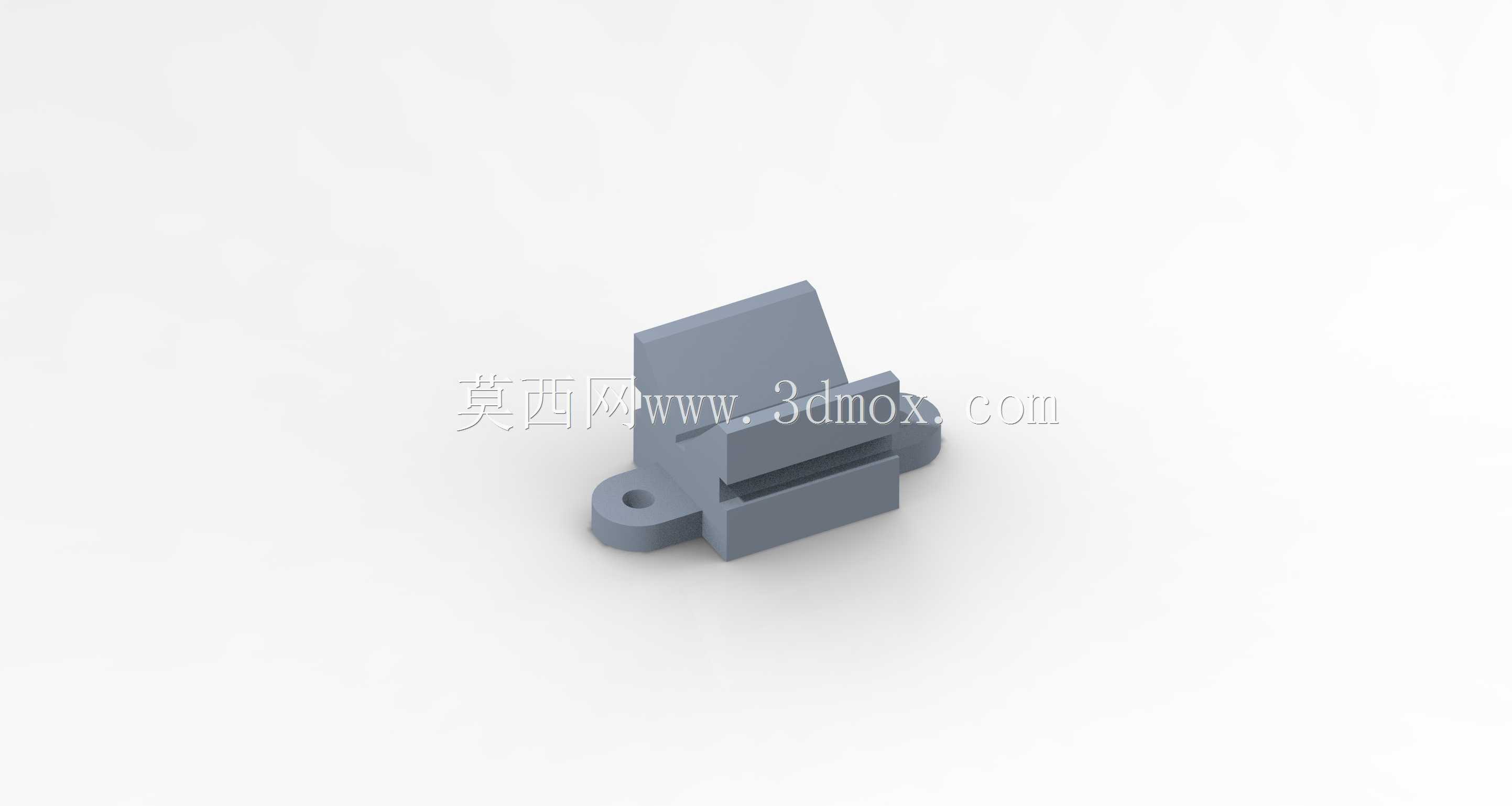

　　这类带单侧安装耳的开槽式构件，多应用在轻工自动化生产线的工位定位环节，也常见于小型工装夹具的快换模组中，承担相邻部件的位置限定与滑动导向作用。从结构上看，构件主体为一体式块状结构，底部延伸出带通孔的圆形安装耳，通孔用于穿设紧固件完成构件在安装基板上的固定，安装耳与主体衔接处做了圆弧过渡处理，可避免应力集中导致的受力断裂，适配长期往复受力的工况。主体上部设置的垂直立板，主要用于抵接待定位工件的侧端面，立板与底部基座之间预留的通槽，是为了给配套的滑动压块提供运动行程空间，压块可沿槽体方向做直线往复动作，配合立板完成对工件的夹紧与释放，槽体内壁的尺寸公差需要控制在IT7级精度范围内，才能保证滑动过程无卡滞、无过大旷量。

　　设计这类构件时，首先要匹配安装工位的边界尺寸，安装耳的中心距主体侧边的距离，需要适配基板上预设的安装孔位，避免出现安装干涉；构件整体高度要匹配待定位工件的夹持高度，立板的厚度需要根据夹持受力大小核算，若夹持力超过200N，立板厚度需要相应增加，防止长期受力出现形变。槽体的宽度尺寸要与配套压块的厚度做间隙配合，单边间隙控制在0.02mm到0.05mm之间，既保证滑动顺畅，又不会因为间隙过大导致定位精度偏差。构件的所有棱边都做了0.2mm的倒角处理，一方面是去除机加工产生的毛刺，避免装配时划伤操作人员，另一方面也能减少应力集中点，提升构件的抗疲劳强度。

　　在实际应用场景中，这类构件常成对使用，分别布置在工件输送线的两侧，配合气动推杆完成工件的居中定位，也可以单个使用，作为小型模组的行程限位块使用。安装时需要保证安装耳的端面与安装基板完全贴合，紧固件拧紧力矩要控制在合理范围，避免力矩过大导致安装耳处出现开裂。构件的材质多选用6061铝合金，表面做阳极氧化处理，兼顾轻量化与耐磨性能，若应用在重载工况下，也可更换为45号钢做调质处理，提升整体结构强度。槽体的深度设计需要匹配压块的行程，保证压块在完全缩回时不会高出立板端面，避免工件上料时出现碰撞；压块完全伸出时，要保证与立板之间的夹持距离适配工件的厚度尺寸，不会出现夹空或者夹持过紧导致工件变形的问题。

　　从建模逻辑上看，这类构件采用基础特征叠加的方式构建，首先绘制主体的拉伸轮廓，完成基座与立板的基础成型，之后通过切除特征加工出中间的通槽，再拉伸生成单侧的安装耳，最后对所有棱边做倒角处理，完成细节特征的构建。建模过程中需要注意各特征之间的尺寸关联，安装耳的通孔中心要与基座底面保持平行，保证安装后构件的垂直度符合要求；槽体的两侧面要与立板侧面保持平行，避免压块滑动时出现偏磨。这类构件虽然结构简单，但在小型自动化设备中应用十分广泛，其尺寸精度直接影响到整个工位的定位精度，设计时需要结合实际工况的受力情况、安装空间、配套部件的尺寸做综合考量，不能仅按照理论尺寸做照搬设计，比如在有切削液喷淋的加工工位使用时，槽体底部需要预留排屑孔，避免切屑堆积在槽内导致压块卡滞；在有防尘要求的工位使用时，槽体两侧需要加装防尘密封条，减少粉尘进入滑动间隙。
