直角式气动低压软管快接接头结构

　　在气动控制回路的末端管路布设场景里，这类直角结构的低压软管接头是气路分支、转向连接时的常用基础元件，尤其在设备内部安装空间局促、管路需要90度转向排布的工位，相比直通式接头能大幅减少管路弯折带来的气阻损耗，同时避免软管长期处于弯折应力状态下出现的过早开裂、漏气问题。日常应用中，这类接头常出现在轻工自动化生产线的气动执行元件端、小型气动工具的进气连接位、实验室气动管路的分集水（气）模块周边，适配的是常规低压气动系统的工作压力区间，不会用于高压冲气、重载液压的管路场景。

　　从功能特性上看，这款接头采用快插式的软管连接端，搭配外螺纹的刚性连接端，快插端内部集成了弹性卡爪与密封胶圈，软管插入后卡爪会自动卡紧软管外壁，密封胶圈则贴合软管外圆实现静密封，不需要额外使用管箍、密封带做辅助固定，安装时只需要将软管切口切平后垂直推入到底即可完成连接，拆卸时只需要按压接头端部的释放压环，卡爪张开后就能直接拔出软管，重复拆装多次也不会损伤连接端面。直角转向的结构设计，让两个连接端的轴线呈90度垂直分布，螺纹端用于固定在阀块、气缸气口、设备壁板的安装孔上，快插端则直接连接柔性气动软管，管路走向顺着接头转向自然排布，不需要额外弯折软管来适配安装角度。

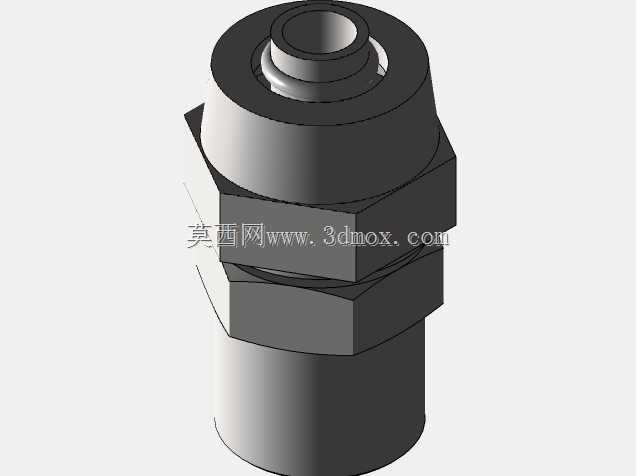

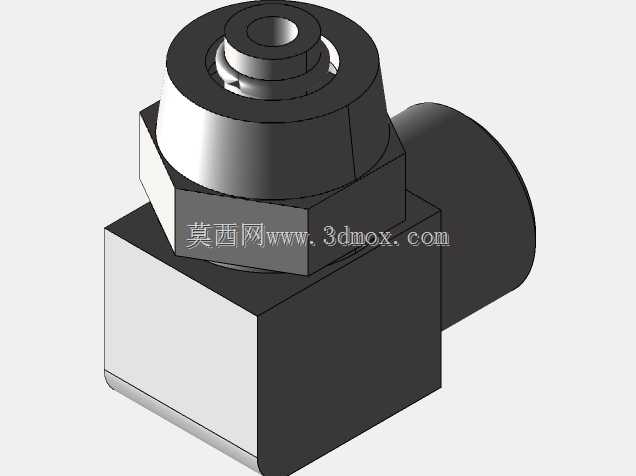

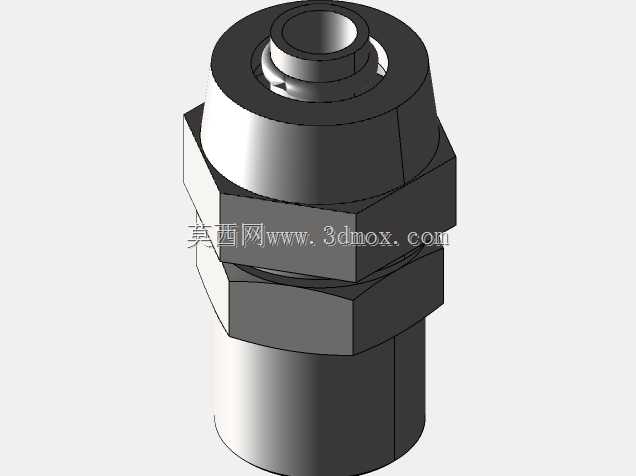

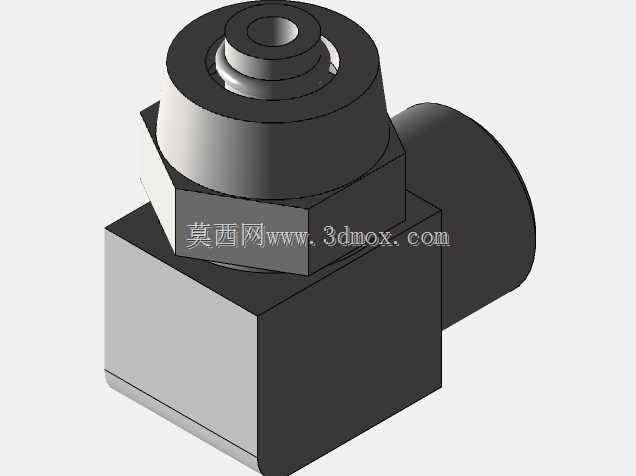

　　设计层面上，这款接头的主体采用方块式的基座结构，相比外六角全周的接头本体，方块结构的两个平行平面可以直接用开口扳手卡住施加拧紧力矩，在狭窄的安装空间里不需要全周转动扳手，只需要小角度往复扳动就能完成接头的拧紧与拆卸，操作空间要求比全六角结构更低。接头上部的快插模块采用嵌套式结构，压帽、卡爪、密封件、基座之间采用同轴装配，各零件的同轴度公差控制在0.1mm以内，保证软管插入后不会出现偏斜，避免密封件偏磨导致的漏气问题。螺纹端与主体基座采用一体式结构，不存在拼接缝隙，从根源上避免了接头本体在压力波动下出现的渗漏问题。

　　从安装边界与尺寸适配来看，这款接头适配G1/8规格的外螺纹安装接口，安装时螺纹端的拧入深度需要控制在螺纹有效长度的80%以内，避免拧入过深顶坏阀块内部的流道，快插端适配6/4规格的气动软管，也就是软管外径6mm、内径4mm的常规PU气动软管，安装时软管的插入深度需要达到接头内部的定位台阶，一般在接头快插端的外壁会有对应的插入深度标记，插装到位后会有轻微的触感反馈。接头安装后，快插端的轴向突出高度与螺纹端的径向突出尺寸都做了紧凑化设计，在密集排布的气路阀组上安装时，相邻接头之间的中心距只需要预留15mm以上的空间就不会出现安装干涉，扳手操作空间只需要在主体方块的其中一个侧面预留10mm的宽度就可以完成拧紧操作。在管路布设时，接头快插端连接的软管需要保留至少10mm的平直段，不要在紧邻接头出口的位置弯折软管，避免软管在弯折状态下对卡爪施加侧向力，长期使用后出现卡爪松动、密封失效的问题。

　　实际选型使用时，这类接头的流通通径与适配的软管内径匹配，在常规0.4-0.8MPa的气动工作压力下，气流量可以满足小型气缸、气动喷嘴、气动真空发生器这类元件的供气需求，不会出现明显的节流压降。接头的密封结构在工作温度-20℃到60℃的区间内都能保持稳定的密封性能，适配常规工厂车间的环境温度，不会因为常规的温度波动出现密封件老化失效的问题。
