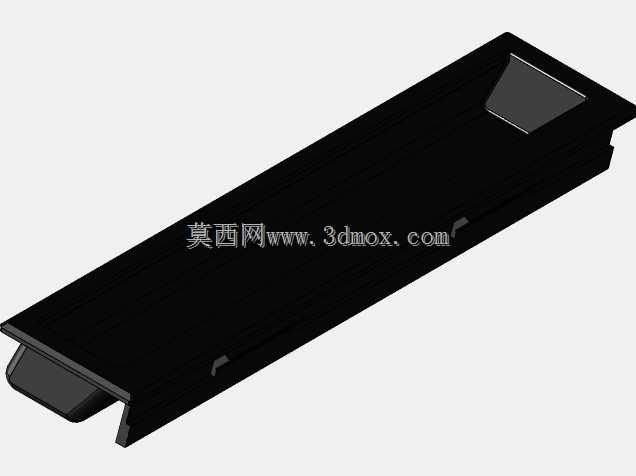

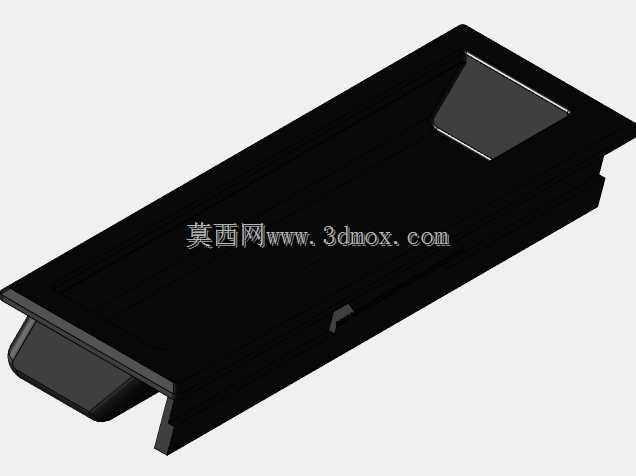

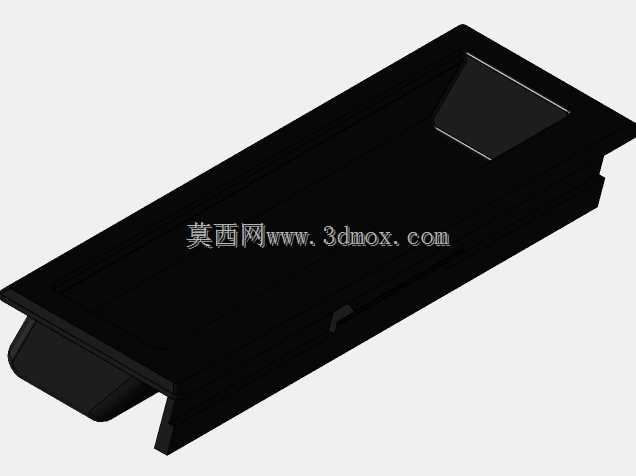

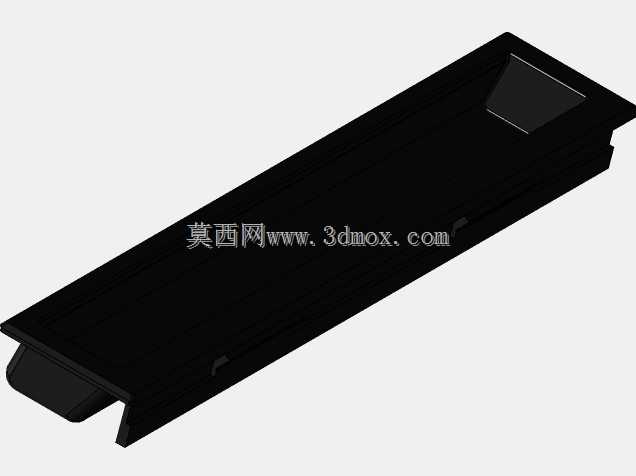

嵌入式台面覆盖拉手结构三维设计

　　这款嵌入式台面覆盖拉手，主要应用于各类工业设备操作台、实验室工作台、嵌入式机柜的台面舱门部位，区别于外凸式明装拉手，其安装完成后与台面保持齐平状态，不会在台面上形成凸起障碍，避免操作人员在台面上放置工件、工具或者移动物料时被拉手剐蹭，也能减少台面积攒杂物的卫生死角，适配需要保持台面完整平面的作业场景，比如精密检测工作台、洁净车间操作台面、重型设备的检修舱盖等场景都能见到这类结构的应用。从功能特性来看，这款拉手采用一体化覆盖式结构，拉手本体同时承担舱门盖板的局部功能，不需要在台面上额外开设大尺寸的安装沉孔来容纳独立拉手，安装时仅需要按照拉手的外轮廓尺寸在台面舱门的对应位置开出匹配的嵌装槽，

　　将拉手嵌入后通过侧边的卡扣结构或者底部的固定位完成锁紧，安装完成后拉手的上表面与台面完全齐平，边缘做了微小的倒角过渡，不会出现割手的问题。拉手的握持部位采用内凹式的隐藏型腔，操作人员需要开启舱门时，只需要将手指伸入内凹型腔中扣住拉手的受力边即可向上施力开启舱门，内凹型腔的深度经过人体工程学验证，能够容纳成年人的单指指尖到第二指节的深度，施力时不会出现手指滑脱的问题，同时型腔内部做了圆弧过渡，没有尖锐的棱角，长期使用也不会划伤操作人员的手部。从设计思路层面，这款结构在建模初期就优先考虑了安装适配性与结构强度的平衡，整体采用等壁厚的壳体结构，壁厚控制在常规五金冲压或者注塑成型的合理区间，既能够保证拉手承受日常开启舱门的拉力载荷，

　　不会出现受力断裂、变形的问题，也能控制整体的重量，减少材料消耗。拉手的侧边设置了向外延伸的安装翼边，翼边的下表面与台面的安装槽上沿贴合，安装时翼边能够承担拉手的竖向载荷，避免拉手长期受力后向下凹陷，同时翼边与台面接触的部位做了密封槽设计，可以嵌入薄型密封胶条，在有防尘、防液体渗漏要求的台面上使用时，能够避免台面上的液体、灰尘从安装缝隙落入舱体内部，适配有洁净要求或者防泼溅要求的作业场景。关于外形尺寸与安装边界，这款拉手的整体外轮廓为长条形结构，长度方向的尺寸适配常规台面舱门的开启边长度，宽度方向控制在合理范围内，不会占用过多的台面空间，嵌装深度与常规台面的板材厚度匹配，不需要额外加厚台面板材就能完成安装。安装时需要注意，

　　台面开槽的尺寸公差需要控制在合理范围内，槽体的边缘要做去毛刺处理，避免安装时刮伤拉手的表面涂层，拉手嵌入后需要确认翼边完全贴合台面表面，没有出现翘边、高低差的问题，固定点位的螺丝需要采用沉头设计，锁紧后螺丝头不能高出拉手表面，避免破坏整体的齐平效果。另外，这款拉手的受力部位做了局部加厚处理，对应手指施力的位置增加了加强筋结构，在承受较大开启拉力的时候，应力会通过加强筋分散到整个拉手的安装翼边上，不会出现局部应力集中导致的开裂问题，拉手的外表面做了哑光耐磨处理，长期接触手部摩擦也不会出现掉漆、留指纹的问题，适配工业场景下高频使用的需求。在实际选型应用中，这类覆盖式拉手常被用于需要保持台面完整性的设备上，比如生产线边的工具柜台面、试验设备的样品舱台面、重型机床的操作台面检修口等位置，相比传统的外装拉手，它不会破坏台面的整体平面度，在台面上推移工件、放置量具的时候不会出现磕碰，同时隐藏式的结构也能避免无关人员随意开启舱门，具备一定的防误触作用。建模过程中，结构的所有过渡圆角都做了统一规范，外露面的圆角半径一致，内凹型腔的圆角根据脱模或者冲压成型的要求做了对应调整，避免出现加工死角，安装孔位的位置做了对称设计，不管是左侧安装还是右侧安装都能适配，提升了零件的通用互换性，减少生产时的模具数量，降低加工成本。
