医疗用静止泵DG JBT-C结构设计方案

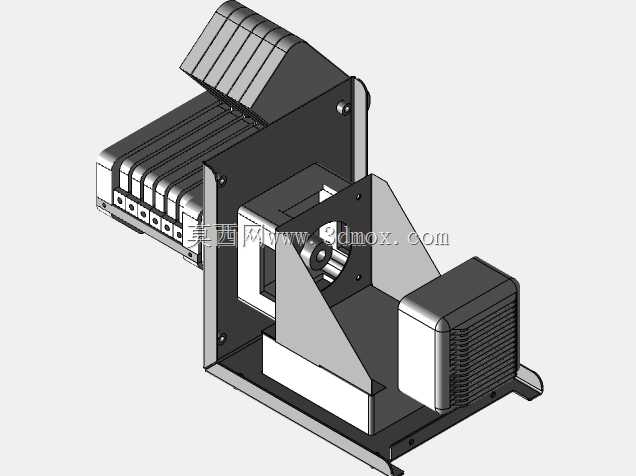

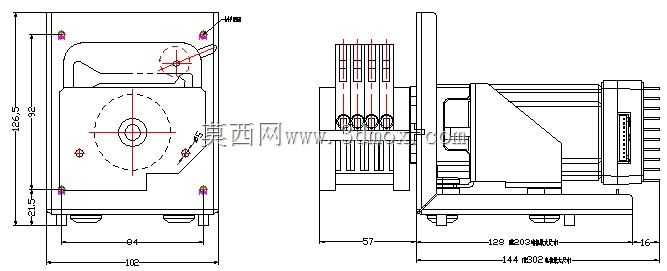

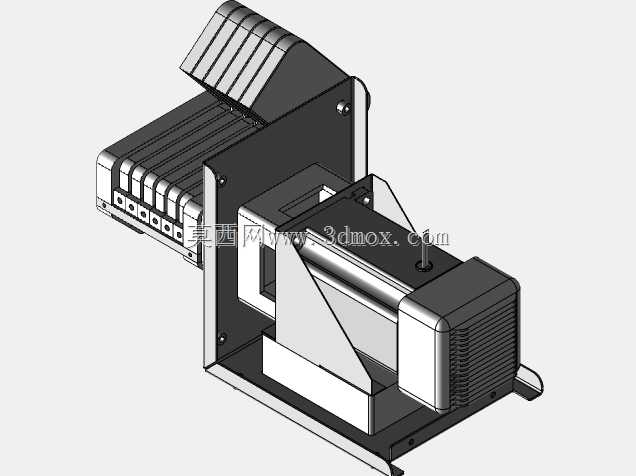

　　在围产期医疗配套设备的流体输送环节，这类静止泵主要承担洁净流体的稳定输送功能，区别于常规工业泵的大流量粗放输送逻辑，医疗场景下的泵体对运行稳定性、流体无滞留、安装紧凑度有更严苛的要求。从结构设计逻辑来看，这款泵采用立式安装的布局思路，主体腔体为方正的箱式结构，正面预留的圆形接口为流体进出的核心对接位，腔体周边的定位凸台用于安装密封组件，避免医疗流体输送过程中出现泄漏或者外界污染侵入的问题。侧面伸出的多管路对接结构，是为了匹配医疗设备上多通路流体切换的需求，每一路管路的对接位都做了等距排布设计，方便现场安装时快速对接标准医用管路，减少装配时的对位调整工作量。从安装边界尺寸来看，泵体主体正面的安装基准面宽度为94mm，

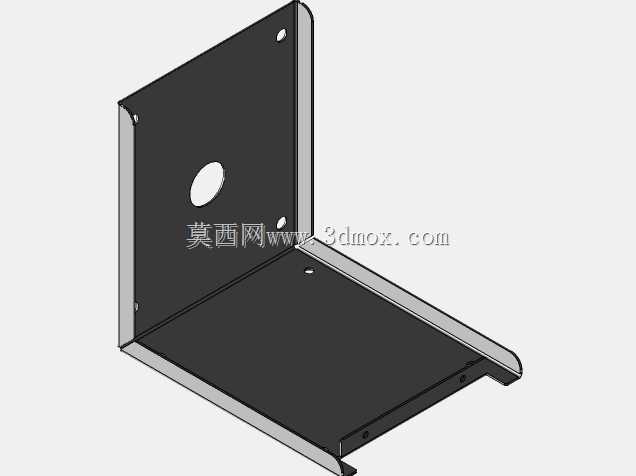

　　主体高度方向的安装尺寸为81.5mm，侧向伸出的管路组件总长度从安装基准面算起，前段管路段长度为57mm，中间泵体核心段长度为129mm，尾部的接线与固定段长度为16mm，整体侧向总长度控制在200mm出头，安装时不需要预留过大的设备内部空间，能够适配医疗设备内部紧凑的安装舱位。设计时特意将泵体的安装脚设置在主体腔体的底部，四个安装点位做了下沉式的固定孔设计，安装时可以从下方直接穿入固定螺丝，不需要在泵体侧面预留操作空间，进一步压缩了安装所需的周边净空。在功能特性上，这款静止泵没有额外的外置运动部件突出结构，运行时的振动被控制在腔体内部，不会对周边配套的精密医疗检测部件造成振动干扰，

　　这一点对于围产期医疗设备来说尤为重要——周边配套的检测传感器对微振动十分敏感，泵体运行的低振特性能避免检测数据出现偏差。泵体的腔体内部做了圆弧过渡的流道设计，没有直角滞留区，输送医疗流体时不会残留介质，降低了流体变质或者交叉污染的风险，也方便后续的清洁消毒操作。从结构建模的细节来看，泵体侧面的加强筋结构从安装底板一直延伸到侧向管路的固定座位置，既保证了多管路对接时的结构强度，避免管路插拔时造成泵体结构变形，也没有额外增加过多的泵体重量，符合医疗设备轻量化的设计趋势。在实际选型适配时，需要注意泵体的安装面要与设备安装板保持完全贴合，底部四个固定点的锁紧力矩要保持一致，避免泵体安装后出现应力变形，影响内部密封件的使用寿命。

　　侧向的管路对接位要匹配对应规格的医用级软管，卡箍的安装位置要对准管路的定位凸台，避免管路受压后出现通径变小的问题。尾部的接线端要预留足够的走线空间，不要与设备内部的其他线缆产生干涉，同时要做好接线端的密封防护，避免清洁设备时的液体溅入接线部位造成电路故障。这款泵的结构设计没有采用复杂的异形曲面，所有的加工面都是规则的平面或者圆柱面，不管是前期的样机加工还是后期的批量生产，都能有效控制加工成本，同时也方便后期维护时的部件更换，不需要定制特殊的维修配件，常规的密封件、标准紧固件都能直接适配。在三维建模过程中，需要重点关注腔体内部流道与外部接口的同轴度，安装脚的固定孔位置度要控制在合理公差范围内，侧向管路的对接端面要与安装基准面保持平行，避免安装后管路出现歪斜应力。另外，泵体上的各个密封槽的尺寸公差要严格匹配对应的密封件规格，过松会出现泄漏，过紧会造成密封件压缩量过大提前老化失效。
