VTRA6G18 Aquaxer气动微调阀结构设计

　　在气动控制回路的精细化调节场景中，这类微调阀常被布置在气源处理单元末端、执行元件进气侧的支路管路上，承担小流量范围内的气路开度精准调控作用，区别于大通径开关阀的通断控制逻辑，这类微调件的核心价值是实现气路流量的线性微调，满足精密气动工装、实验气路平台、小型自动化执行机构对供气流量的精细化控制需求，避免因供气流量突变导致的执行元件动作冲击、压力波动等问题。从结构设计逻辑来看，该阀采用直角式通径布局，两个管路连接端呈90度垂直分布，这种布局能够有效压缩管路安装的轴向占用空间，适配设备内部紧凑的布管空间，尤其是在设备侧壁、阀岛侧边这类直角转角位置的布管场景中，无需额外增加直角接头即可完成管路转向连接，减少了管路连接节点的泄漏风险点。

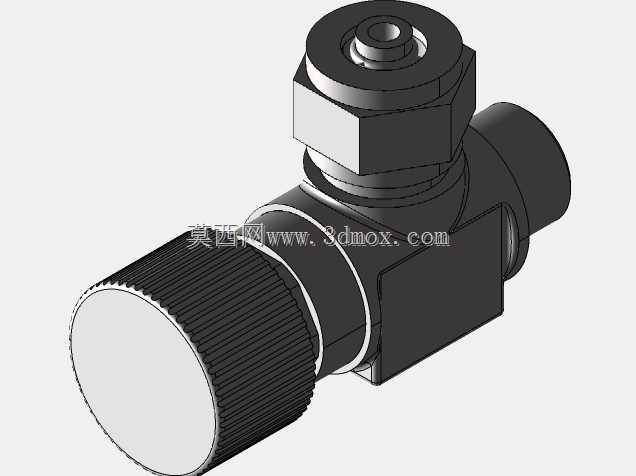

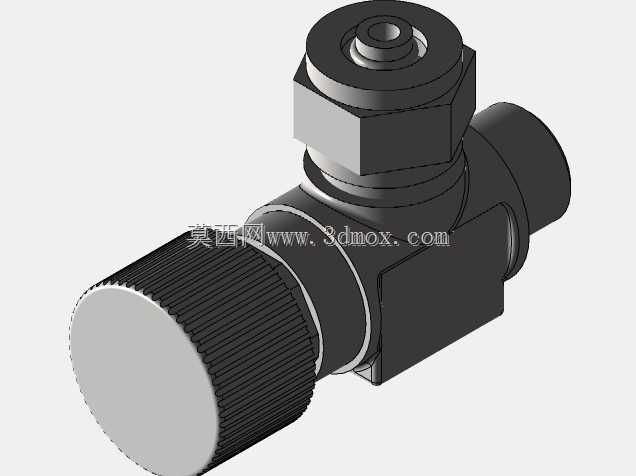

　　调节端采用大直径滚花旋钮结构，旋钮表面的直纹滚花设计能够增大手动调节时的接触摩擦力，即使操作人员佩戴薄型劳保手套也能完成精准的开度调节，无需借助额外工具即可完成微调操作，旋钮的调节行程做了阻尼适配设计，转动过程中带有均匀的阻尼反馈，避免调节时出现开度跳变，能够实现每圈调节对应固定比例的开度变化，方便操作人员根据刻度反馈精准锁定目标流量。阀体上部的六角结构是安装锁紧位，在管路装配时可以用开口扳手卡持该六角位完成阀体的固定，避免拧紧管路接头时阀体跟转导致的内部密封件错位，同时该六角结构的尺寸适配常规的开口扳手规格，现场装配无需定制专用工装。从安装边界来看，该阀的两个连接端采用外螺纹连接形式，螺纹规格适配常规的气动硬管、快插接头连接标准，

　　安装时两个接口的同轴度公差控制在合理范围内，能够避免管路安装后产生额外的装配应力，防止长期使用过程中应力集中导致的阀体开裂、密封失效问题。阀体的主体流道做了平滑过渡设计，没有直角突变的流道结构，能够减少压缩空气流经阀体时的压力损失，同时避免流道内容易积水积尘的死角，降低压缩空气内杂质在阀体内堆积卡滞调节结构的概率。调节结构内部采用软密封配合形式，密封件选用耐压缩空气老化的弹性材质，在全关位置能够实现可靠的截止密封，不会出现微漏问题，在开度调节范围内，密封件与调节芯的配合间隙均匀，不会因为开度变化出现密封件偏磨的问题，延长阀件的使用寿命。在实际选型应用中，这类微调阀通常适配小通径的气动支路，不适合作为主气路的大通径控制阀使用，

　　安装时需要注意气流方向与阀体标识一致，反向安装会导致调节精度下降、密封性能受损。建模过程中对调节旋钮的滚花特征做了合理简化，既保留了外观的结构辨识度，又控制了模型的整体面数，方便在整机设备装配时进行调用，不会因为模型特征过于细碎导致装配文件卡顿，同时各个配合面的尺寸公差都按照实际机加工的精度要求做了预留，能够直接导出工程图用于生产参考。阀体的各个棱角位置都做了小尺寸的倒角处理，既去除了机加工后的锐边毛刺，避免装配时划伤操作人员，也能够减少零件热处理、表面处理过程中的应力集中问题，提升零件的结构强度。
