气动二氧化碳管路止回阀结构设计

　　在气动输送、二氧化碳流体管路系统的搭建过程中，介质倒流是极易引发系统压力失稳、前端元件损伤、工艺介质污染的典型问题，这款插入式气动止回阀的设计，正是针对小通径气动管路的防倒流需求开发，适配低压二氧化碳输送、气动控制回路、小型气路集成模块等多种应用场景。从实际使用场景来看，这类止回阀常被部署在气动系统的支路末端、介质加注口后端、不同压力等级管路的衔接位置，比如食品加工行业的二氧化碳充气工位、小型气动设备的供气支路、实验室气路的分支节点，都需要这类结构紧凑的单向导通元件，避免停机状态下介质反向回流，保障上游元件不受反向压力冲击，也防止不同支路的介质出现串混问题。

　　从功能特性上看，这款止回阀采用直通式流道设计，内部阀芯采用低开启压力的弹性复位结构，正向流通时介质压力克服弹簧预紧力推动阀芯开启，流道阻力小，不会造成明显的压力损失，适配小流量、低工作压力的气路系统；当进出口端出现反向压差时，阀芯在弹簧力与反向介质压力的共同作用下快速贴合密封面，实现截断密封，密封面采用软质密封材质，即使介质中带有微量细小杂质，也能保证可靠的密封效果，不会出现内漏问题。两端采用快插式接头结构，无需额外加工螺纹或者焊接，直接将对应外径的气动软管插入接头即可完成安装，接头内部的弹性卡圈可以牢牢抱紧管路外壁，配合密封圈实现管路与阀体之间的静密封，安装效率比传统螺纹连接的阀门提升数倍，也降低了现场安装的操作门槛，不需要专用的工装工具即可完成装配。

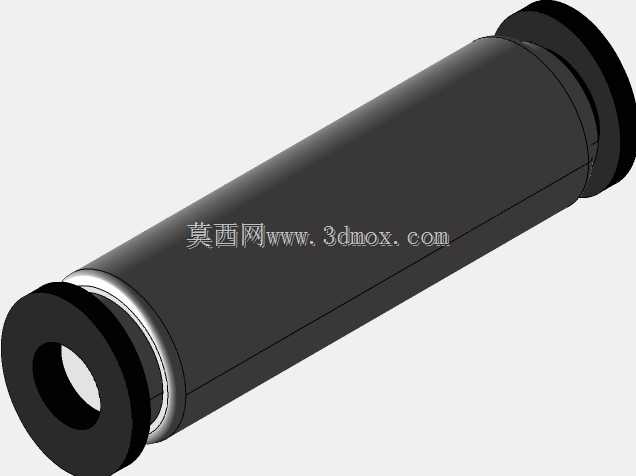

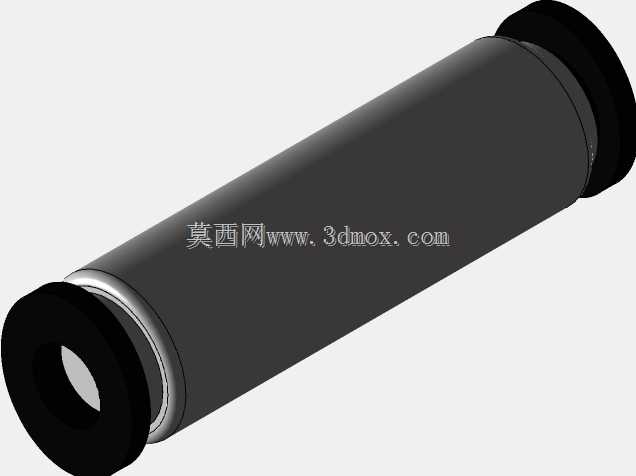

　　设计思路上，整体采用圆柱形同轴结构，所有内部零件均沿管路轴线对称布置，最大程度减小了阀体的径向占用空间，适合在空间紧凑的集成气路板、狭小设备内腔中部署。阀体主体采用硬质工程塑料材质，既满足低压气动系统的强度要求，又能降低整体重量，同时对二氧化碳介质具备良好的耐受性，长期使用不会出现腐蚀、溶胀等问题；两端的黑色快插接头部分采用弹性改性塑料制作，卡圈部分采用不锈钢材质，兼顾插拔寿命与锁紧可靠性。内部流道做了顺滑过渡处理，没有直角突变结构，减少介质流通时的湍流与噪音，也避免杂质在阀体内腔沉积造成的阀芯卡滞问题。阀芯的导向结构采用一体式导向肋设计，不需要额外设置导向套，减少了零件数量，降低了装配复杂度，同时导向间隙经过精准控制，既保证阀芯动作顺畅无卡滞，又不会出现阀芯偏斜导致的密封失效问题。

　　从安装边界与外形尺寸来看，整体为等直径圆柱外形，没有突出的操作手柄或者外接结构，安装时只需要预留与阀体长度匹配的直线管路空间即可，径向不需要预留额外的操作空间，可以直接并排布置在密集的气路组中。两端快插接头适配的软管外径为标准6mm气动软管规格，阀体总长度控制在短尺寸区间，安装后不会在管路中形成过长的突出段，避免设备运行过程中管路晃动造成的接头受力变形。设计过程中充分考虑了气动系统的常规工作压力范围，阀体的耐压强度可以覆盖常规气动系统的最高工作压力，同时预留了足够的安全余量，即使系统出现短时压力冲击，也不会出现阀体开裂、密封失效的问题。在实际选型匹配时，只需要确认管路通径、工作介质类型与系统工作压力，即可直接替换同规格的其他类型快插止回阀，不需要对现有管路做额外改造，互换性较强。

　　针对二氧化碳介质的使用场景，设计时特意选用了与液态、气态二氧化碳兼容性良好的密封材质，长期接触介质不会出现材质硬化、密封性能下降的问题，即使在低温的二氧化碳介质工况下，密封件依然能保持足够的弹性，保证低温工况下的密封可靠性。整体结构没有易损的外露零件，日常使用过程中不需要额外的维护保养，一旦达到使用寿命可以整体快速更换，减少设备停机维护的时间成本。在三维建模过程中，所有配合尺寸都按照气动快插元件的行业标准进行设定，快插接头的插拔力、密封压缩量、弹簧预紧力等参数都经过实际工况校验，模型还原了真实产品的所有装配细节，包括内部阀芯、弹簧、密封件、卡圈的结构与装配位置，可以直接用于气路系统的装配干涉检查、管路布局模拟，也可以作为气动元件选型的三维参考模型，帮助设计人员在设备设计阶段准确评估元件的安装空间、管路走向，避免后期装配时出现空间干涉、安装操作空间不足的问题。
