车床加工手电筒头部结构设计

　　日常手持照明设备的头部组件，是直接决定照明光路稳定性、灯珠防护等级与握持使用手感的核心结构件，这类采用车床车削成型的筒头零件，在民用便携照明、工业巡检手电、户外作业照明设备的批量生产中应用十分广泛，是手电整机装配环节里衔接灯杯、镜片、筒身的关键承载部件。从实际加工落地的角度看，该零件完全依托普通卧式车床即可完成全工序加工，不需要额外配置复杂的铣削、电火花加工设备，适配中小批量五金加工车间的生产条件，原材料可选用6061铝合金棒材，加工完成后通过阳极氧化处理提升表面耐磨性能与外观质感，也可根据产品定位选用黄铜、不锈钢棒材加工，满足不同成本档位与使用场景的需求。

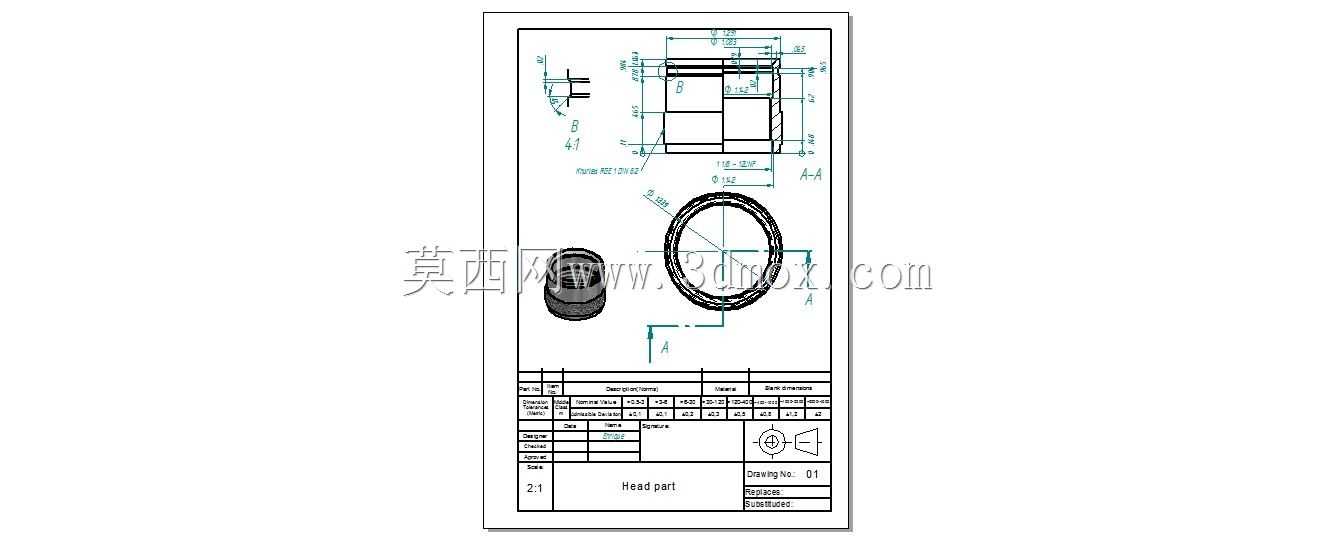

　　在结构设计层面，该筒头零件的内部做了分层阶梯式的腔体设计，最前端的环形台阶用于固定透光镜片与密封胶圈，装配时胶圈受压后可填充镜片与金属内壁的间隙，实现日常使用场景下的防泼溅、防尘效果，避免户外雨天作业或者多尘环境下异物进入筒身内部损伤灯珠与电路组件；镜片后侧的腔体预留了反光杯的安装定位面，锥面结构的反光杯装入后可与筒头内壁的定位台阶紧密贴合，保证灯珠发光点正好处于反光杯的焦点位置，避免出现光斑偏移、聚光效果差的问题；筒尾侧的内螺纹结构用于和手电筒身实现旋合连接，螺纹公差选用6H级的中等配合精度，既保证旋合过程顺畅无卡滞，又能避免配合间隙过大导致的筒头晃动问题，螺纹根部还设计了退刀槽结构，保证车削螺纹时刀具可顺利退出，不会在螺纹末端产生毛刺影响装配。

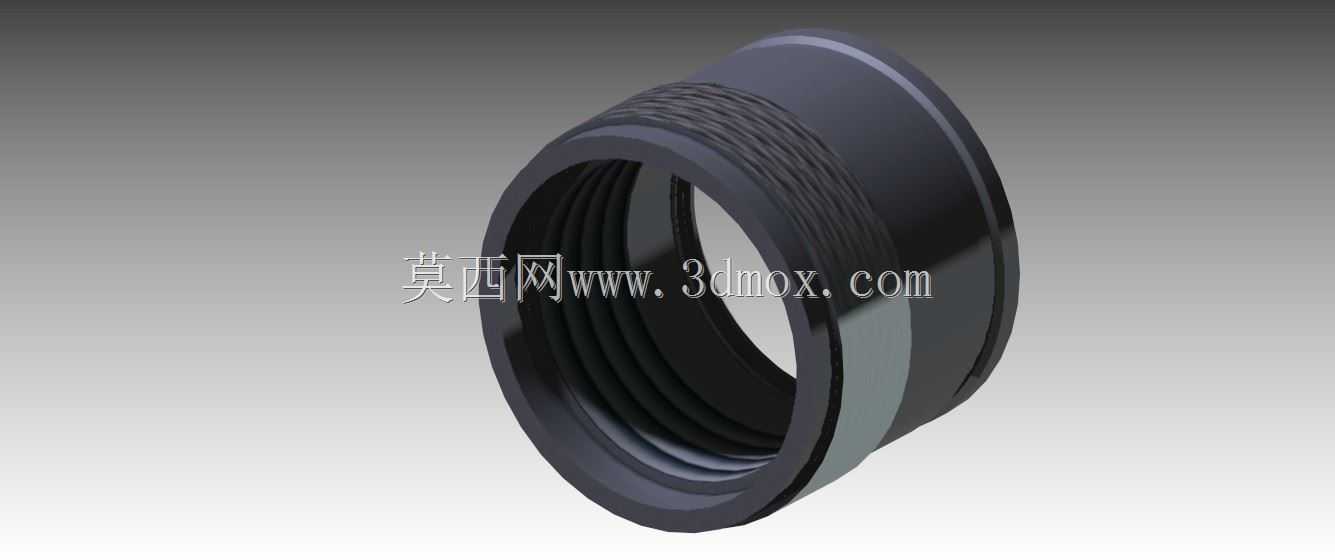

　　从外形尺寸与安装边界来看，该零件的外圆做了等直径的圆柱面设计，表面可根据需求加工直纹滚花，增大手部旋转拧动筒头时的摩擦力，方便用户更换电池或者调整焦距时操作；零件的轴向尺寸严格匹配筒身前端的装配深度，旋合到位后筒头端面与筒身端面完全贴合，不会出现凸起或者凹陷的断差，保证整机握持时的手感顺滑；外圆与内孔的同轴度公差控制在0.05mm以内，避免装配后反光杯与灯珠出现偏心，导致照明光斑出现暗区或者偏斜；前端的镜片安装台阶深度经过精准计算，装入镜片与压圈后，镜片外表面与筒头前端面保持齐平，既不会因为镜片突出容易被磕碰碎裂，也不会因为镜片凹陷导致台阶处积灰影响照明效果。

　　在实际生产的工艺排布上，该零件采用棒料一次装夹即可完成大部分加工工序，先车削外圆到指定尺寸，再依次加工内孔的各个阶梯面、内螺纹、退刀槽，最后切断保证总长尺寸，拆下工件后再做端面的倒角去毛刺处理，所有锐边都做R0.3的圆角处理，避免装配或者使用时划伤操作人员的手部；零件的壁厚设计均匀，最薄处不小于1.5mm，既控制了整体重量，又保证了零件的结构强度，即使日常使用中出现轻微摔碰，也不会出现变形导致螺纹损坏或者镜片碎裂的问题。这类筒头结构的设计逻辑，完全围绕车床加工的工艺特性展开，没有设计超出车削加工范围的异形结构，在保证零件功能完整性的前提下，最大程度降低了加工难度与生产成本，是民用五金照明零件里兼顾工艺性与实用性的典型结构。
