高速加工用凸轮传动组件结构设计

项目分类:通用机械零部件 发布时间:2021-12-29 ID:481522
  • 高速加工用凸轮传动组件结构设计
  • 高速加工用凸轮传动组件结构设计
  • 高速加工用凸轮传动组件结构设计
  • 高速加工用凸轮传动组件结构设计
  • 高速加工用凸轮传动组件结构设计

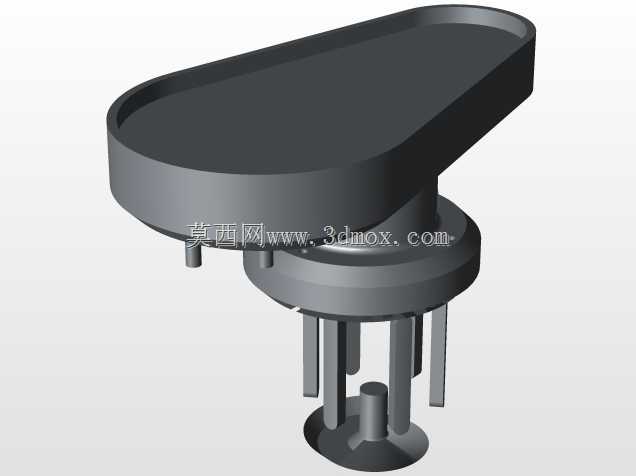

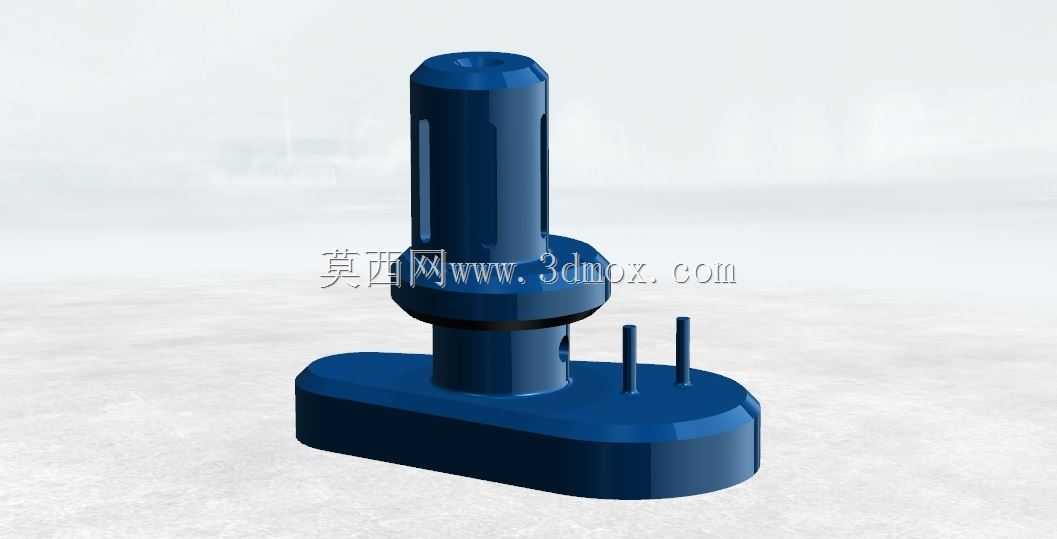

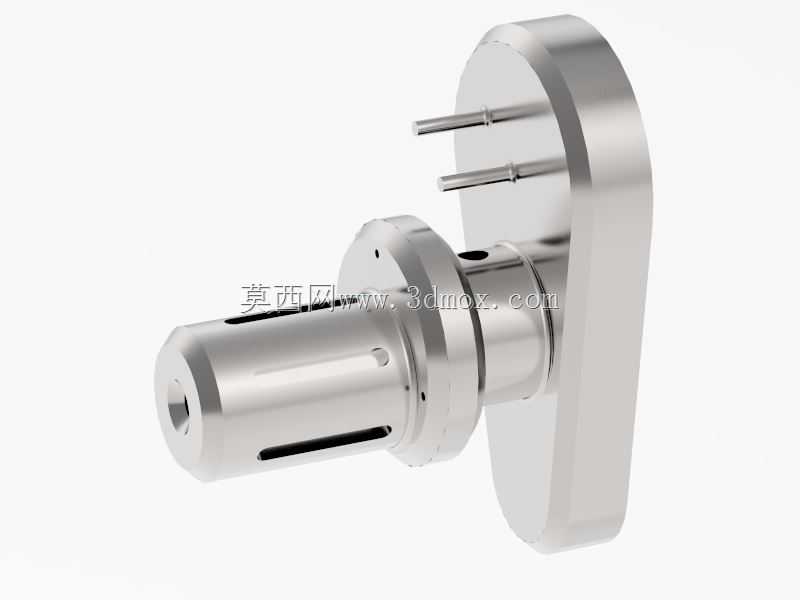

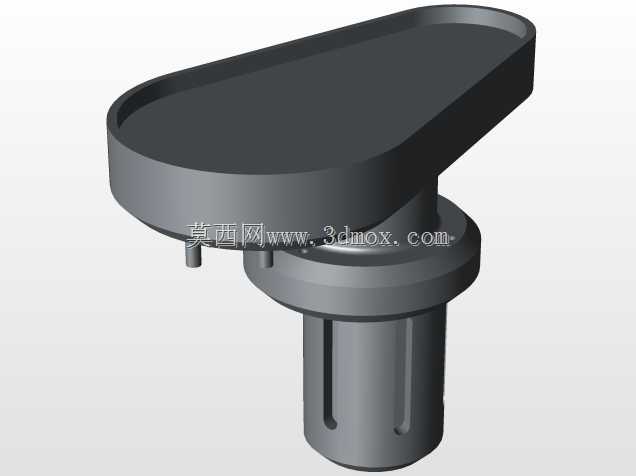

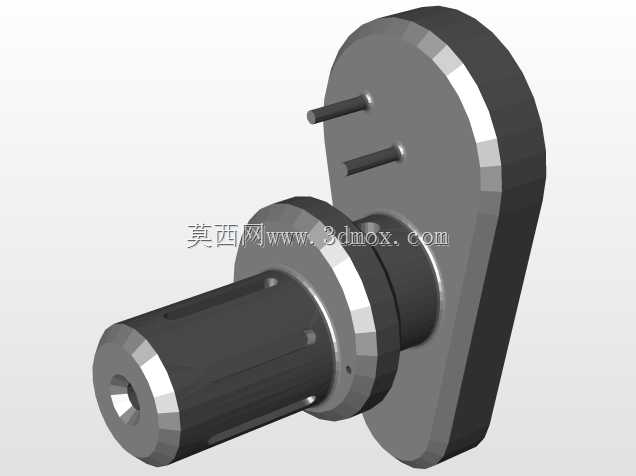

  在高速切削加工设备的进给传动链路里,这类凸轮组件是保障节拍稳定性的核心执行件,和普通低速凸轮不同,它的结构设计全程围绕高转速下的动平衡、抗冲击性做优化,常见于3C零部件精密铣削、小型五金件高速冲切配套的凸轮进给机构中,承担把主轴旋转运动转化为工位精准往复直线动作的功能,每分钟往复动作频次可以达到数百次,全程不能出现卡滞、位移超差的问题。从结构细节来看,底座采用长圆形的落地安装形式,安装面做了整面的平面度公差约束,安装孔位预留了足够的锁紧余量,不需要额外做转接板就能直接固定在设备的安装基板上,整体安装边界的长宽尺寸适配常规小型加工工位的布局空间,不会和周边的刀具主轴、排屑槽、工件定位夹具产生运动干涉。主体立柱部分做了等直径的轴身设计,

  上部预留的轴向长槽是用来和驱动轴做周向定位的,配合平键传递扭矩,避免高速启停过程中出现相对转动;中间的凸缘结构是轴向定位基准,装配时直接贴合安装座的基准面,就能保证整体的轴向位置精度,不需要反复调整垫片厚度。底座上伸出的两个小圆柱销是工位触发的触发件,配合设备上的接近开关,能精准反馈凸轮的转动相位,给控制系统提供工位切换的触发信号,保证刀具进给、工件装夹的动作时序完全匹配。设计阶段首先要规避的是高速转动下的偏心问题,整个组件的质心严格落在旋转轴线上,所有非配合面的圆角都做了平滑过渡,避免应力集中在高速交变载荷下出现结构疲劳;配合面的公差选择上,旋转配合段选用小间隙配合,既保证转动顺畅,又把径向跳动量控制在微米级,

  避免高速转动时出现振动传导到刀具端,影响加工表面的光洁度。实际应用中,这类凸轮组件不需要做额外的润滑管路设计,配合面预留的储油槽能存储长效润滑脂,维护周期可以达到数千工作小时,适配批量加工生产线的连续运行需求。和传统的圆柱凸轮、盘型凸轮相比,这个结构把安装底座和凸轮支撑座做了一体化设计,减少了装配环节的累积误差,零件总数更少,装配时的调试难度更低,不需要对多个拼接零件做同轴度找正,只要把底座固定在基准面上,装入驱动轴就能完成装配,大幅缩短设备的组装调试周期。在高速运行工况下,结构上的减重设计也做了针对性优化,在不影响结构刚性的前提下,非受力区域做了合理的材料去除,降低整体转动惯量,让驱动电机的启停响应速度更快,

  不会因为转动惯量过大出现过冲、相位滞后的问题,保障每个加工节拍的动作一致性。另外,上部的轴端做了内孔设计,既可以用来接入冷却气路,给高速运转的配合面降温,也能作为中心吊装孔,方便装配时的吊装对位,避免装配过程中磕碰配合面。两个定位销的位置经过相位校准,和凸轮的工作曲面升程起点完全对应,设备调试时不需要反复调整触发开关的位置,只要销柱经过开关触发点,就对应凸轮的工位起始位置,大幅降低现场调试的时间成本。这类结构目前在小型高速钻铣中心、多工位转盘式加工专机里应用非常广泛,相比丝杠进给的传动形式,凸轮传动的刚性更强,往复动作的响应速度更快,不存在丝杠反向间隙的问题,特别适合短行程、高频次的往复进给动作,能有效提升设备的加工节拍,同时长期运行的精度保持性更好,不容易因为磨损出现进给精度衰减。
