机械装配用滑轮结构设计方案

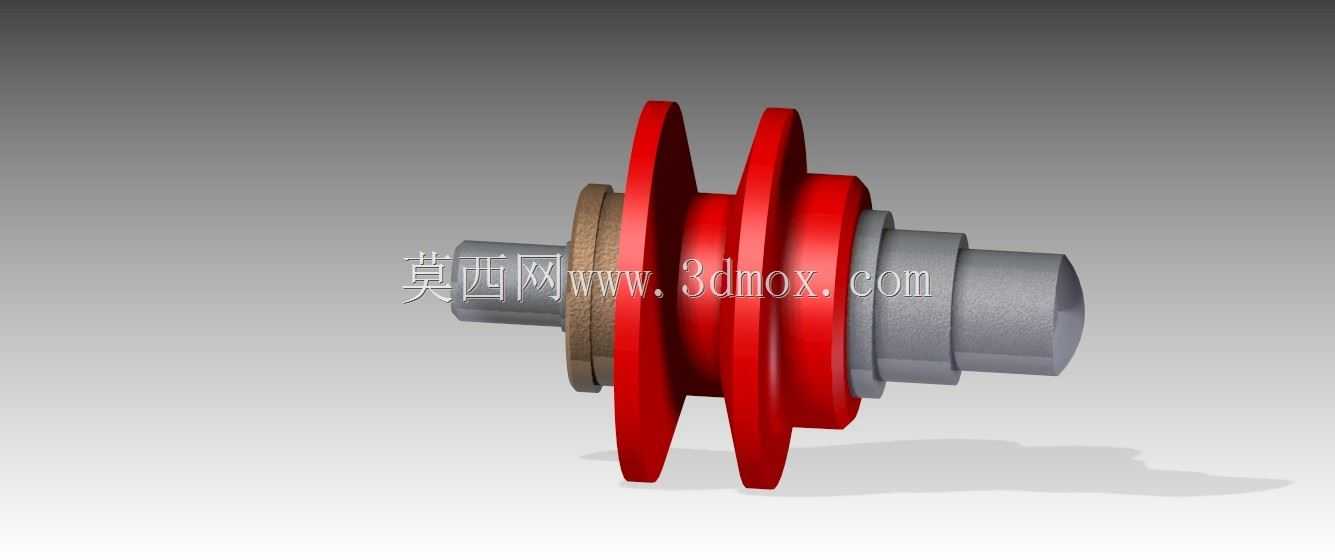

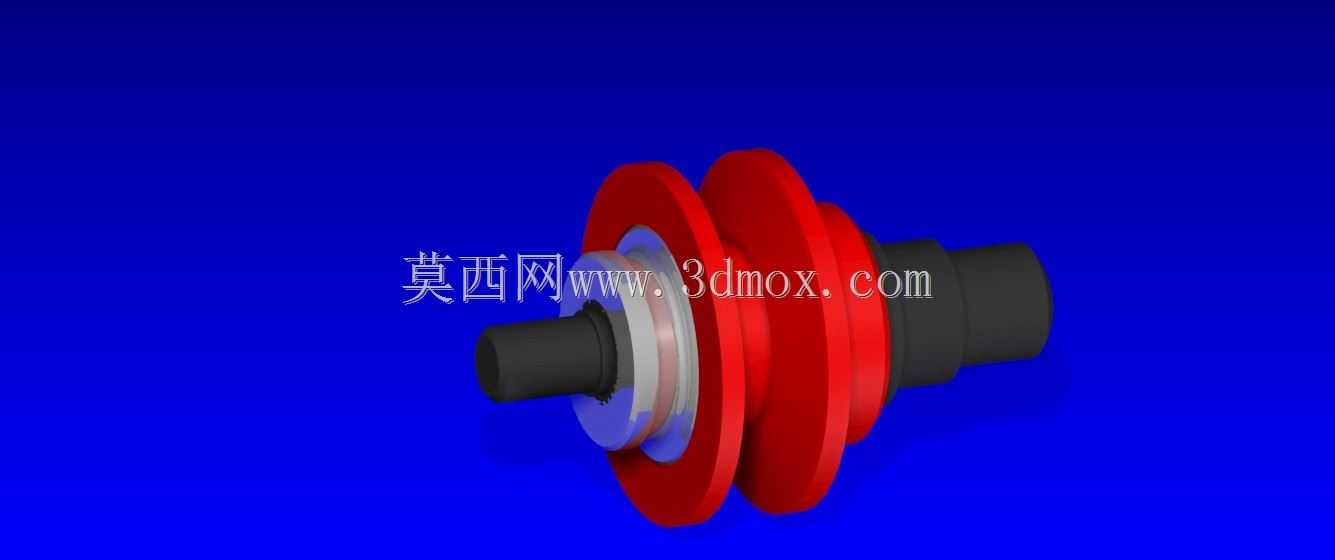

　　在各类轻载传动、物料导向的机械装配场景中，滑轮是改变力的传递方向、降低牵引阻力的核心基础部件，常见于小型起重装置、生产线物料牵引机构、设备张紧调节单元等场景，其结构合理性直接影响整套传动系统的运行稳定性与维护周期。这套滑轮结构的设计，首先围绕装配场景的安装边界展开，整体采用轮体与芯轴同轴装配的结构形式，轮缘位置设计有适配牵引绳/带的导向槽，槽型弧度经过匹配计算，可避免牵引件在运行过程中出现脱槽、偏磨问题，同时轮体两侧设置有定位挡边，能够约束轮体的轴向窜动量，保证运行过程中轮体始终与牵引方向保持垂直。从设计思路来看，整套结构优先考虑装配与维护的便捷性，芯轴采用阶梯轴结构，不同轴段分别对应轮体安装位、轴承配合位、机架固定位，

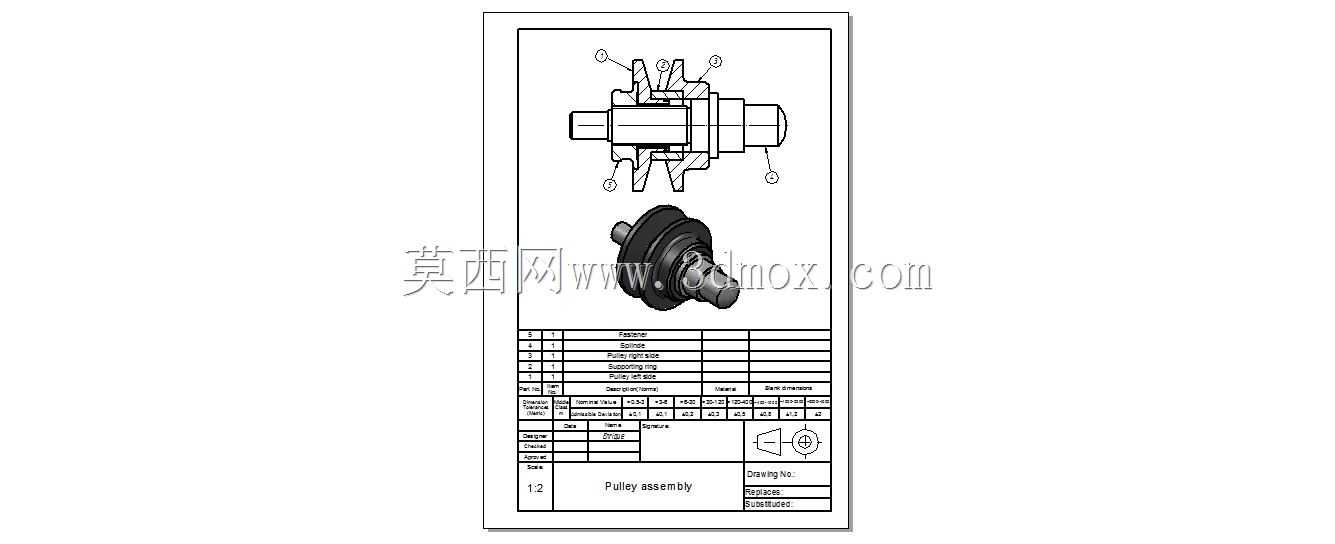

　　各轴段的过渡位置设计有退刀槽与圆角，既满足机加工的工艺要求，也能避免应力集中导致的轴段断裂问题。轮体与芯轴之间设置有转动配合副，可根据实际载荷需求选配滑动衬套或者滚动轴承，适配不同转速、不同载荷的使用场景，当用于低速轻载的手动牵引场景时，可采用铜质滑动衬套降低成本，用于连续运行的自动化生产线场景时，可替换为深沟球轴承降低转动阻力、延长使用寿命。外形尺寸方面，轮体的外径根据牵引件的最小弯曲半径设计，避免牵引件因为弯曲半径过小出现过早疲劳损坏，芯轴的伸出长度匹配常规安装机架的板厚范围，轴端设计有紧固件安装位，可通过螺母与止动垫圈实现轴向锁紧，防止运行过程中紧固件松脱。整套图纸包含完整的装配图与零件详图，对各配合位置的公差配合、

　　表面粗糙度要求都做了明确标注，装配图中清晰标注了整体安装的边界尺寸，包括安装孔的中心距、轴端的伸出长度、轮体的最大回转半径，设计人员在进行整机布局时，可以直接参考这些尺寸预留安装空间，不需要额外进行结构换算。在实际应用中，这类滑轮结构还可根据使用环境做针对性调整，比如在有腐蚀的户外场景使用时，可将轮体材质更换为工程塑料或者不锈钢材质，在有粉尘的车间场景使用时，可在转动配合位置增加防尘密封结构，避免粉尘进入配合面导致磨损加剧。从装配工艺角度来看，整套结构的零件数量少，没有复杂的异形结构，所有零件都可通过常规的车削、铣削工艺完成加工，不需要特殊的加工设备，普通的机械加工车间即可完成整套部件的制造与装配，装配过程不需要专用工装，

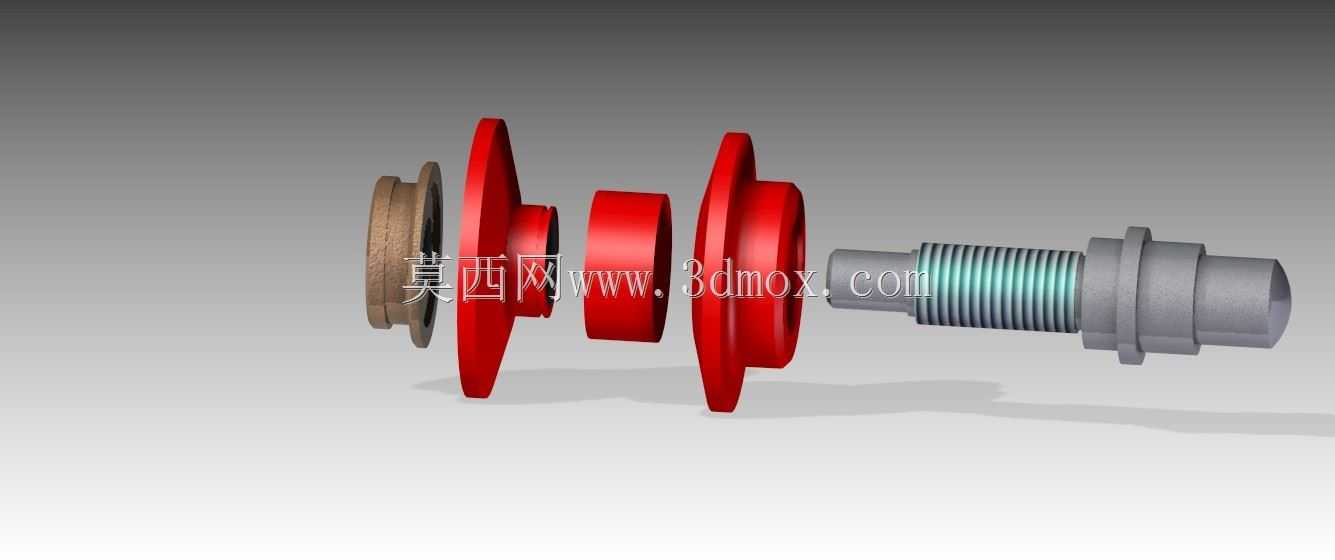

　　按照装配图的序号顺序即可完成总装，装配完成后仅需检查轮体转动是否顺畅、轴向窜动量是否在允许范围内即可投入使用。在结构细节设计上，轮体的导向槽表面设计有合适的粗糙度要求，既可以降低牵引件的磨损，也能避免槽面过于光滑导致牵引件打滑，芯轴的固定位设计有扁位结构，可防止芯轴在机架安装孔内随轮体同步转动，避免安装孔出现磨损扩大的问题。对于需要调节张紧力的使用场景，还可将芯轴的安装孔设计为长圆孔形式，配合这套滑轮的安装尺寸，即可实现牵引件张紧度的快速调节，不需要额外增加张紧结构。整套结构的设计充分考虑了通用化需求，大部分零件都可选用标准件，比如紧固件、轴承等都采用国标通用规格，维护更换时不需要定制特殊配件，可有效降低设备的后期维护成本。
