立式格拉米机械装配加工工装结构

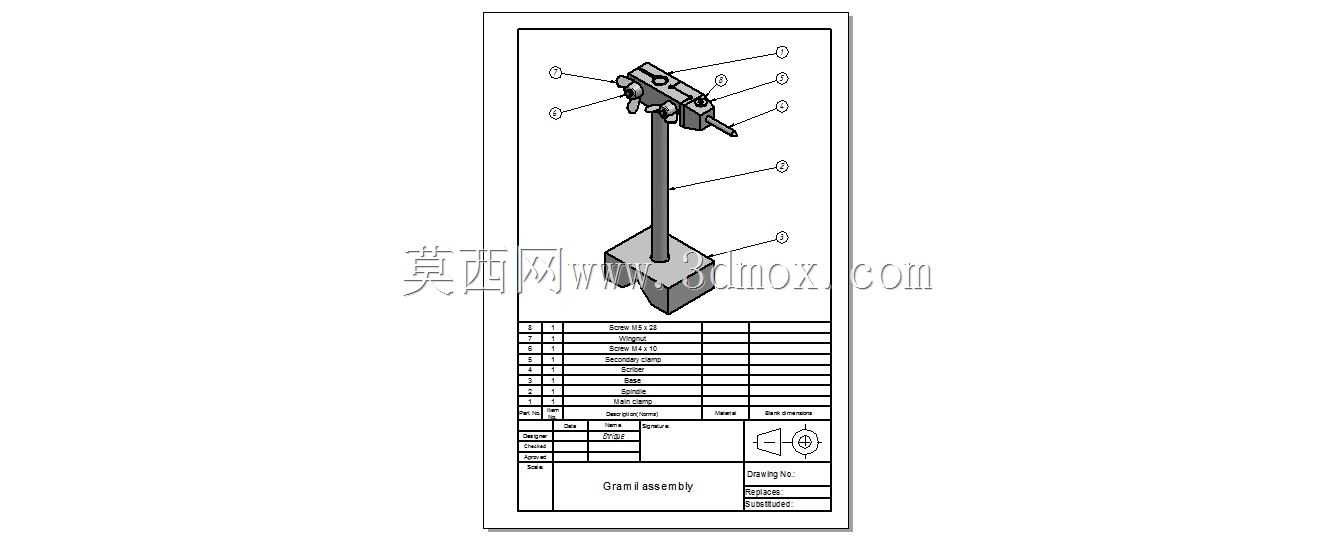

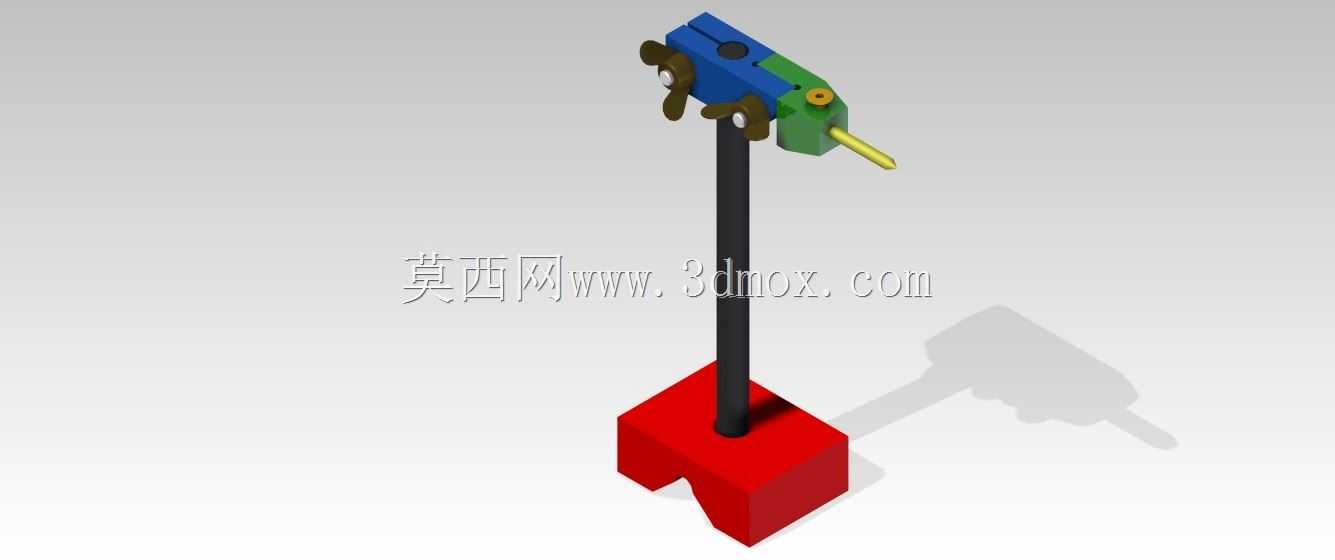

　　这套立式结构的机械装配加工工装，主要面向小型精密零部件的钻孔、铰孔、攻丝等机加工工序的装夹定位场景，在五金加工、小型非标零件试制、教学实训车间的单件小批量加工场景中适配性较强。从实际使用逻辑来看，底部的红色块状基座承担整体设备的承重与安装固定功能，基座底部开设的卡槽结构可直接卡装在标准T型槽工作台的台面上，无需额外制作过渡连接板，安装时仅需通过T型螺栓锁紧即可完成整机固定，基座的整体长宽尺寸控制在150mm120mm范围内，垂直方向的立柱高度为380mm，整套设备的安装边界不超过200mm150mm*450mm的空间范围，不会占用过多工作台操作空间，适配多数小型台式钻床、手动攻丝机的工位布局需求。

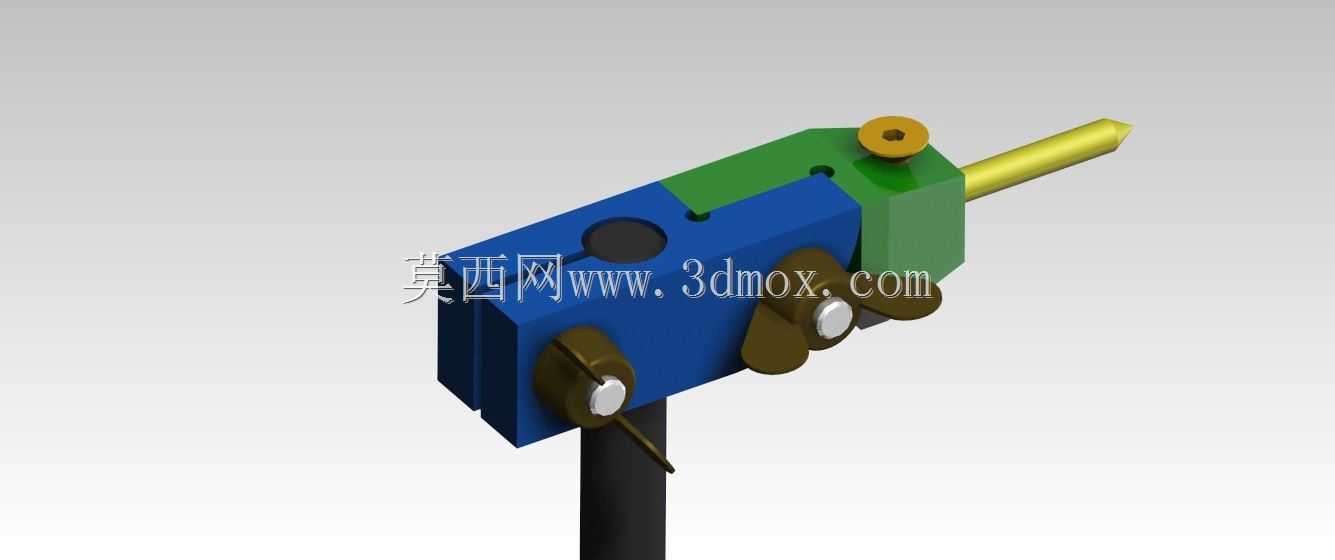

　　上部的装夹执行组件采用分块式结构设计，蓝色与绿色的分体夹座通过侧面的锁紧旋钮实现夹持范围调节，可适配直径3mm到12mm的圆柱形待加工工件，夹座内部开设V型定位槽，装夹时可自动对工件进行中心找正，无需反复调整工件同轴度，能有效减少装夹辅助时间。前端伸出的黄色导向套与夹座中心保持同轴，导向套可根据待加工刀具的直径快速更换，加工时刀具穿过导向套再接触工件，能有效避免细长刀具在进给过程中出现偏摆、颤刀的问题，提升孔加工的位置精度与表面光洁度。夹座侧面的棕色操作手柄可控制夹座沿垂直立柱的上下滑动，滑动副采用铜套与光杆配合的结构，滑动过程无卡滞，手柄扳动到锁紧位置时可通过内部的楔块结构将夹座锁定在立柱任意高度位置，适配不同长度工件的加工高度需求。

　　设计过程中优先考虑了工装的拆装维护便捷性，所有连接部位均采用标准紧固件，立柱与基座之间通过过盈配合加骑缝销固定，长期使用出现磨损后可单独更换铜套、导向套等易损件，无需整体更换工装。夹座的分体结构设计也方便清理加工过程中落入夹座缝隙的切屑、切削液残留，日常维护仅需定期在滑动配合面涂抹润滑脂即可，维护成本较低。从实际加工验证的角度来看，这套工装在手动进给的小型孔加工场景中，可将工件装夹时间缩短60%以上，孔位的同轴度误差可控制在0.02mm以内，能满足多数小型精密零件的加工精度要求，同时立式的结构布局让操作人员在装卸工件时可保持自然的站立操作姿态，长时间操作不易产生疲劳。

　　在功能拓展性方面，夹座侧面预留了两个M6的螺纹安装孔，可根据加工需求加装定位挡块、深度限位杆等附件，实现工件的轴向定位、加工深度控制等附加功能，无需对工装主体进行二次改造即可适配更多类型零件的加工需求。导向套的安装孔采用标准莫氏锥孔结构，可直接适配市面上通用的标准钻套、铰套配件，配件采购成本低，替换便捷。整套结构没有采用复杂的传动或电控部件，纯机械结构的设计让工装的故障率极低，即使在无气源、无电源的手动加工工位也可正常使用，适配场景的限制较少。
