便携式手电筒组件装配结构设计

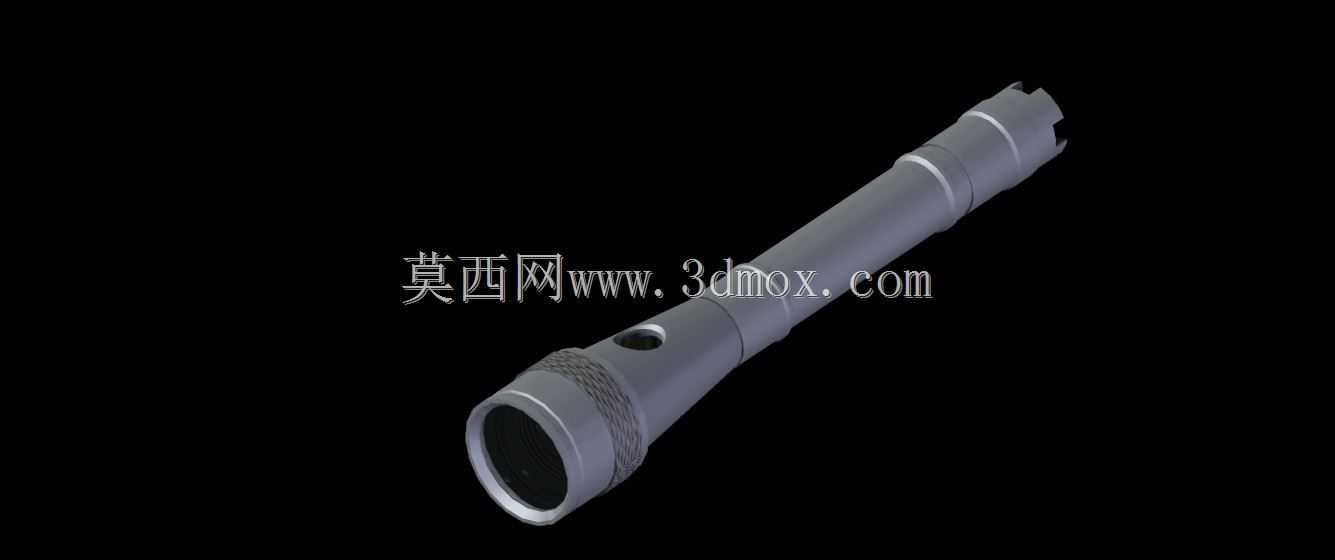

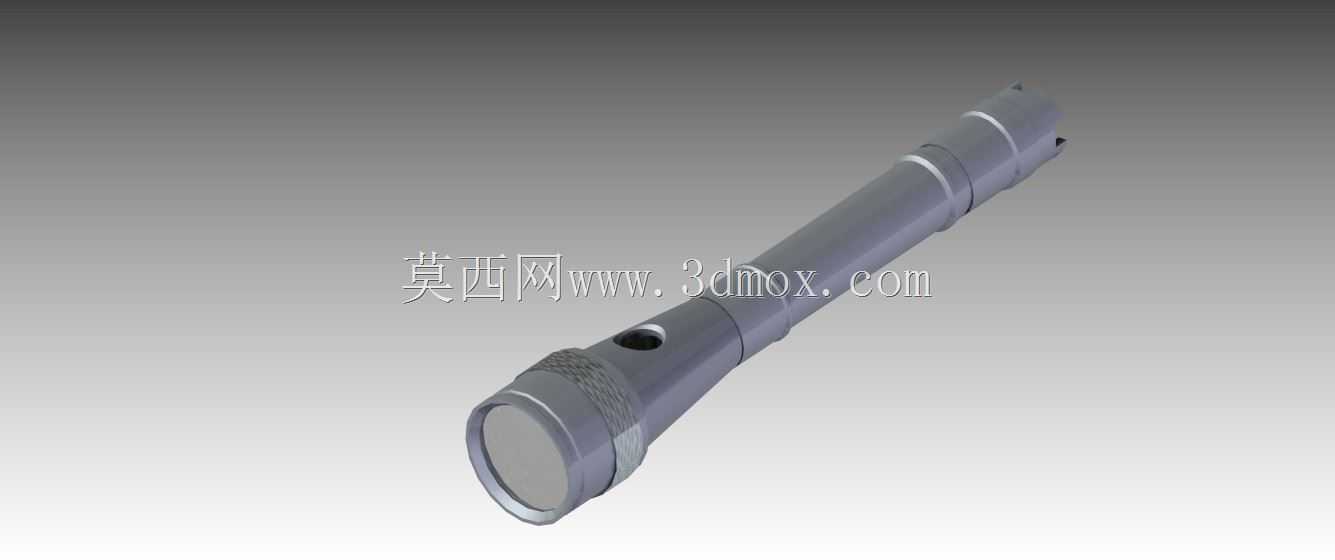

　　日常巡检、户外作业、应急抢修场景中，手持照明设备的结构可靠性直接影响作业效率，这款手电筒组件的装配设计，从实际使用的受力、握持、维护需求出发，完成了全零件的配合关系梳理。从结构拆分来看，筒身作为核心承载件，内壁设计有连续的内螺纹段，分别匹配前端灯头组件与尾部电池盖的外螺纹，螺纹配合长度经过校核，既保证反复拆装更换电池时的连接强度，又避免螺纹过长导致的拧动卡滞，筒身外壁做了等距的环状防滑槽，槽深控制在0.8mm，戴劳保手套操作时也能获得足够的摩擦力，不会出现滑脱问题。灯头组件部分，反光杯与灯座的配合采用台阶定位，径向间隙控制在0.05mm以内，保证光源中心与反光杯焦点重合，避免出现光斑偏移、照明范围不均的问题，

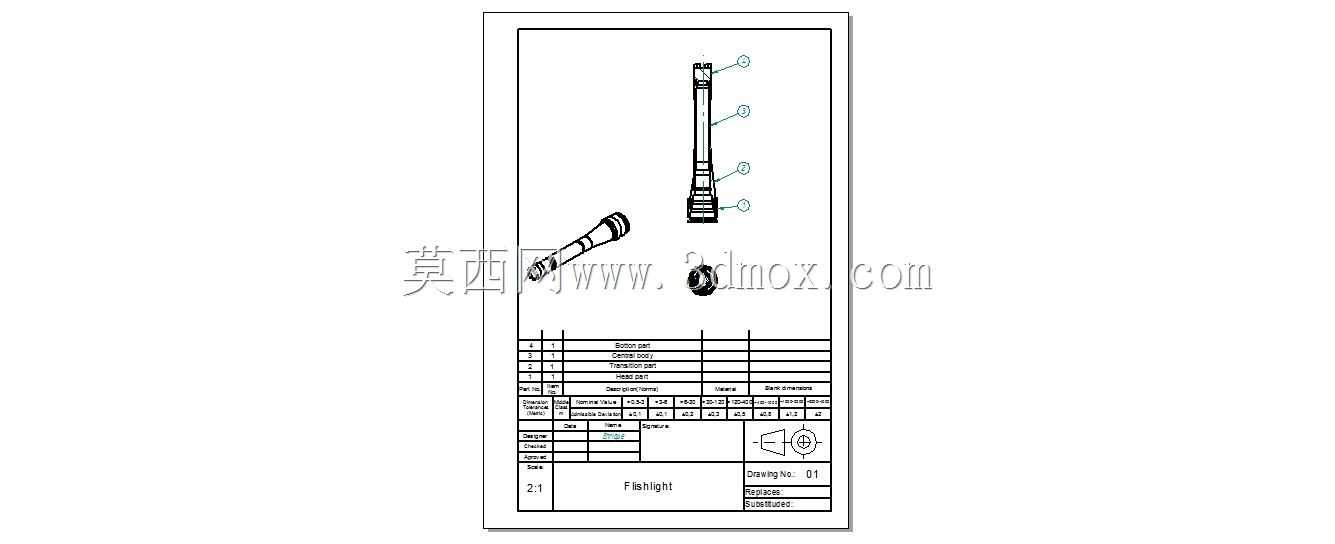

　　灯头外圈的玻璃镜片通过橡胶密封圈压装固定，密封圈的压缩量设计为25%，既能满足日常泼溅、雨天作业的防水需求，又不会因为压缩量过大导致镜片受压碎裂。尾部的电池盖内部设计有弹簧触点，弹簧的预紧力经过反复调试，既保证电池正负极与触点的可靠接触，在设备受到磕碰、跌落时不会出现接触断电的情况，又不会因为弹簧力过大导致电池装入时阻力过大，影响更换效率。整个组件的装配顺序遵循从内到外的逻辑，先完成灯座与反光杯的压合固定，装入镜片与前端密封圈后，将灯头组件旋入筒身前端，再从筒身尾部装入电池，最后旋合带密封圈的尾部电池盖，所有配合面的公差都按照IT7级精度控制，批量装配时不需要额外修配就能满足互换性要求。从安装边界来看，

　　整灯装配完成后总长控制在160mm，筒身最大直径28mm，能够适配市面上绝大多数标准手电筒皮套、工装夹具的安装尺寸，不需要额外定制固定配件。在结构强度校核阶段，针对筒身的螺纹连接部位做了1.5米高度的跌落仿真，跌落后螺纹无滑牙、筒身无变形，灯头镜片无碎裂，能够满足工业现场复杂使用环境的抗冲击要求。开关组件设置在筒身侧方，按键的凸起高度为1.2mm，按压力度控制在5N，既避免放在工具包中被误触点亮消耗电量，又能保证单手操作时可以轻松按动切换照明模式。考虑到后期维护需求，所有零件都采用可拆卸设计，没有采用胶粘、焊接等不可拆连接方式，当镜片、灯泡、弹簧等易损件出现损坏时，可以直接拧开对应部件更换，不需要整体报废，

　　降低了使用过程中的维护成本。筒身内部的电池仓尺寸适配常规的18650型号锂电池，也可以通过配套的电池架兼容AA型号干电池，在应急场景下找不到专用锂电池时，也能快速获取干电池完成供电，提升了设备的场景适配能力。在装配关系的细节处理上，所有零件的锐边都做了R0.3mm的倒圆角处理，装配过程中不会划伤操作人员的手部，也不会因为锐边切割损坏密封圈，提升产品的装配安全性与密封件使用寿命。
