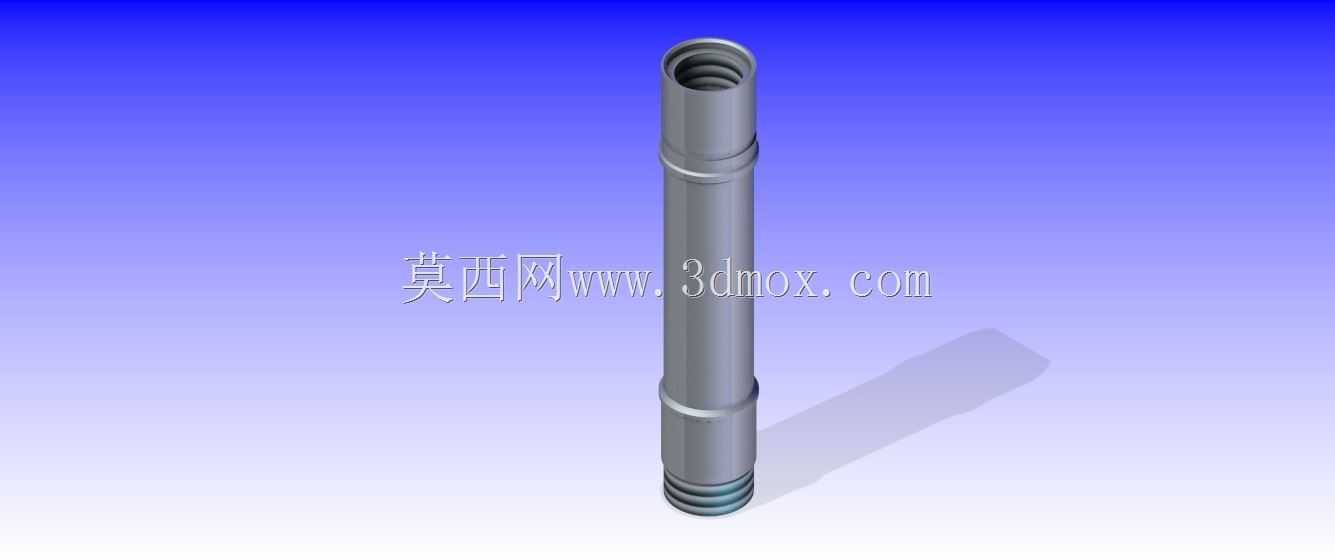

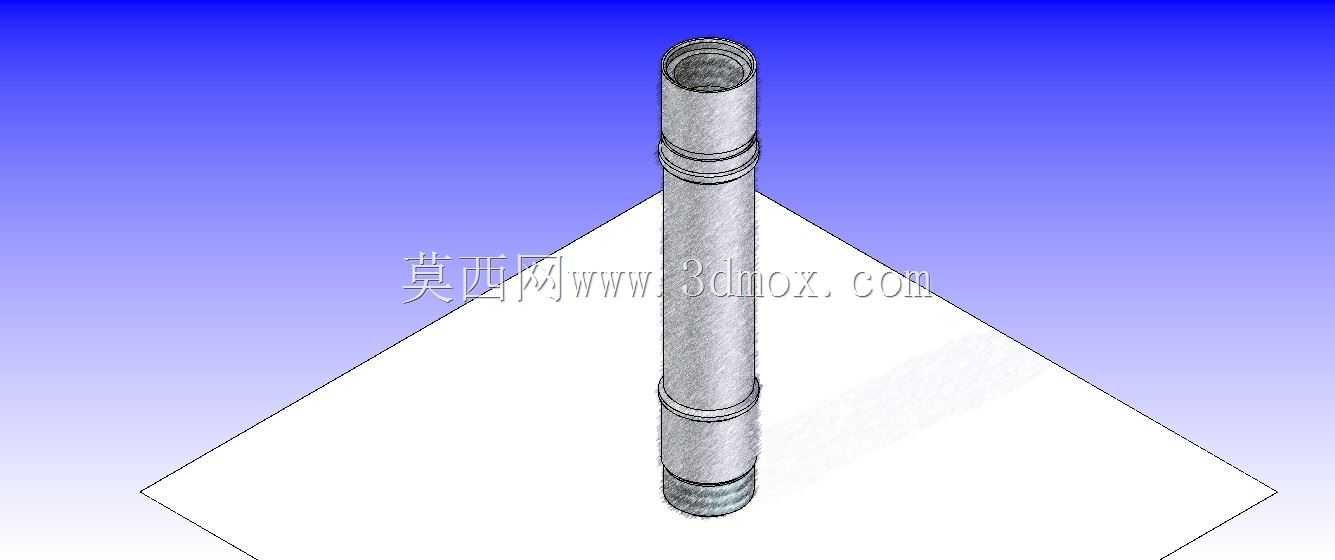

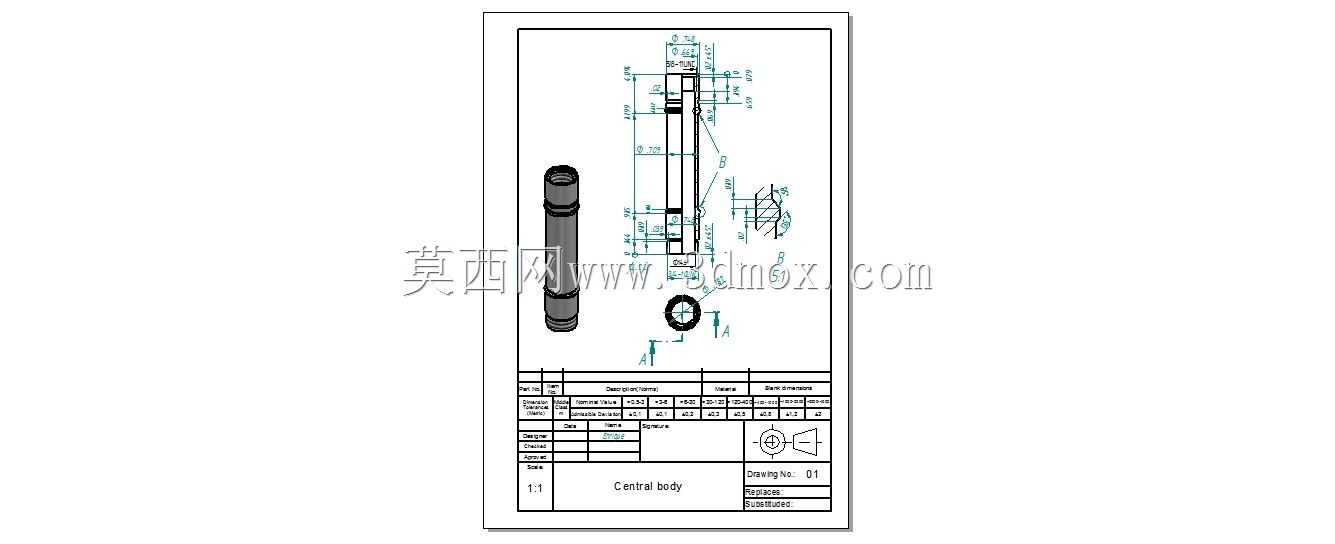

手电筒中央主体车床加工结构设计

　　该零件为手持照明设备的核心承载构件，也就是手电筒的中央主体，是衔接灯头组件、电池仓与尾盖开关的关键结构件，全部加工工序可在普通卧式车床上完成，无需额外的铣削、电火花等特种加工工序，适配中小批量机械加工车间的生产条件。从实际应用场景来看，该零件作为手电筒的骨架结构，外部需要承受日常使用中的磕碰、握持摩擦力，内部需要容纳干电池或者充电锂电池组，同时要为两端的灯头聚焦组件、尾盖按压开关提供精准的安装配合面，还要预留出导电弹簧、导线的排布空间，部分同类型结构还会在筒身加工防滑纹理，但本次展示的结构为光面基础款，可后续通过滚花工序追加防滑结构。从设计思路层面，该零件采用阶梯轴类的整体结构设计，所有外圆面、内孔面的同轴度公差控制在0.

　　02mm以内，保证两端组件装配后不会出现偏心歪斜的问题，避免灯头光斑偏移、尾盖开关卡滞的故障。外圆的阶梯段分别对应灯头的旋合定位面、握持段、尾盖旋合面，其中两端的外螺纹段采用标准公制细牙螺纹，配合长度控制在3-5个螺距，既保证连接强度，又不会因为旋合行程过长导致拆装不便。内孔为阶梯通孔，大直径段用于容纳电池，孔径尺寸比常用的18650型锂电池外径大0.1-0.15mm，既方便电池装入取出，又不会因为间隙过大导致电池在筒内晃动，靠近灯头的小直径内孔用于穿设导线，同时为灯头的导电接触片提供定位台阶。从安装边界来看，零件总长度控制在110mm左右，最大外圆直径为22mm，最小外圆直径为18mm，内孔最大直径为19mm，

　　最小内孔直径为5mm，所有过渡圆角均采用R0.5-R1的小圆角，避免车削加工时出现应力集中，同时去除加工毛刺，防止使用过程中划伤使用者手部。零件的端面均设计有1×45°的倒角，既方便两端组件的装配导入，又能去除端面的锐边，提升装配效率。在实际加工过程中，可采用三爪卡盘一次装夹完成大部分外圆、内孔的粗精加工，最后掉头装夹保证另一端的螺纹与端面的垂直度，加工时需要注意内孔的表面粗糙度控制在Ra1.6以下，避免电池装入时出现卡滞，外圆的表面粗糙度控制在Ra3.2即可，后续可根据需求做阳极氧化、喷漆等表面处理，提升零件的耐腐蚀性能与外观质感。该结构的设计充分考虑了车床加工的工艺性，没有复杂的曲面或者异形结构，所有加工特征均为回转体特征，

　　加工时刀具路径简单，不需要定制特殊成型刀具，普通的外圆车刀、内孔车刀、螺纹车刀即可完成全部加工，材料可选用6061铝合金或者304不锈钢，铝合金材质重量轻、导热性好，适合民用便携手电筒使用，不锈钢材质强度高、耐腐蚀性能好，适合工业防爆、户外作业用的手电筒使用。在装配环节，该零件作为基准件，所有其他组件的装配尺寸都以该零件的尺寸为基准，因此加工时需要严格控制各阶梯段的长度尺寸公差，保证灯头、尾盖装配后整体的长度尺寸符合设计要求，不会出现电池装不进去或者开关接触不良的问题。筒身的壁厚控制在1.5mm左右，既保证足够的结构强度，承受日常使用的跌落冲击，又尽可能控制整体重量，提升长时间握持的舒适度。
