自助设备硬币接收识别机构结构设计

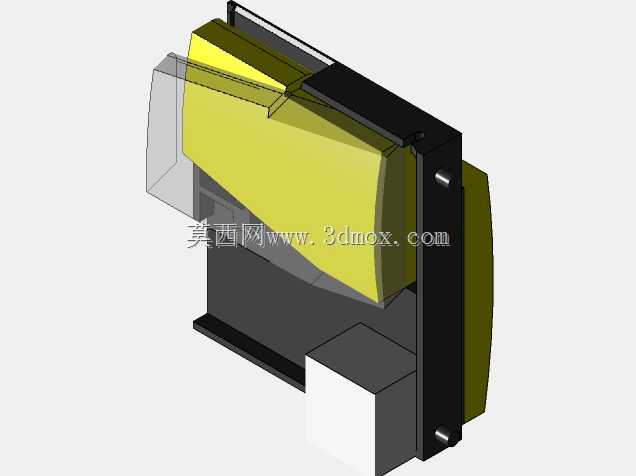

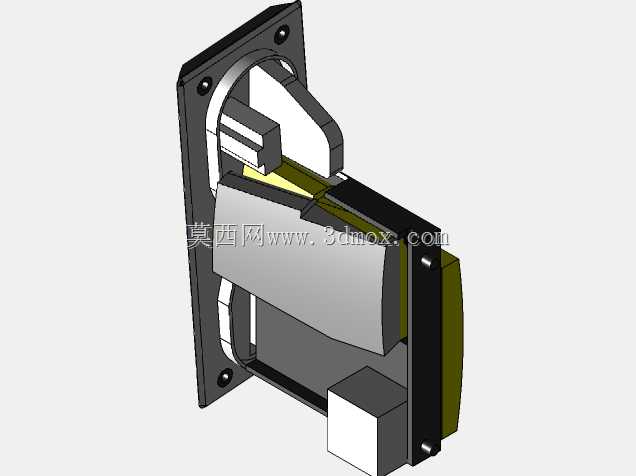

　　在自助售货机、自助售票机、无人兑币机、街机游艺设备这类需要接收硬币完成交易的终端设备里，硬币接收机构是直接决定设备交易可靠性的核心前置部件，本次拆解呈现的这款硬币接收结构，是面向自助终端投币场景开发的专用功能组件，主要承担硬币导入、真伪初筛、路径导向的基础功能，是投币系统中衔接外部投币口与内部识币、找零模块的关键结构件。

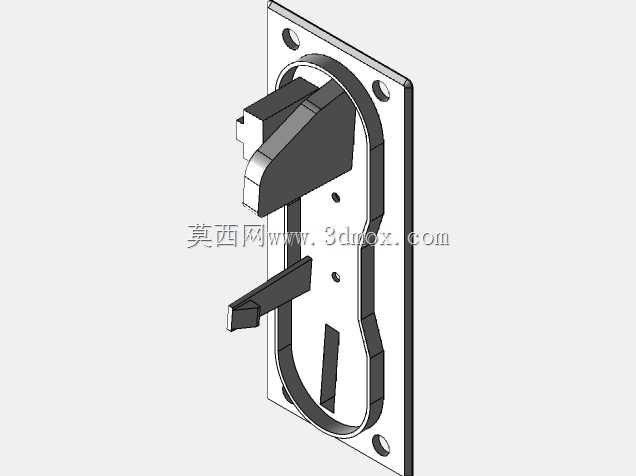

　　从实际使用场景的需求出发，这类投币组件首先要解决的是外部异物侵入的防护问题，外露的安装面板采用带四个安装孔的法兰式结构，安装时可以直接贴合设备外壳的内壁，通过四个角的螺丝孔完成固定，安装边界完全匹配常规自助终端外壳的预留开孔尺寸，面板上的投币入口做了导向斜角处理，能够引导用户将硬币准确推入插槽，避免卡滞；同时入口处的弧形挡边结构可以阻挡大部分灰尘、飞溅液体直接进入设备内部，降低内部识币模块的污损概率。

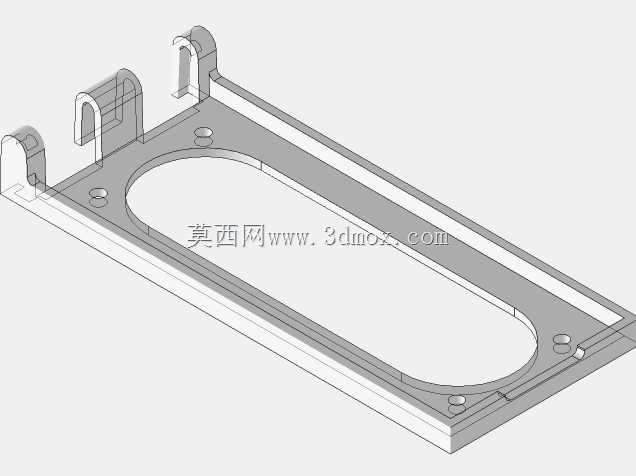

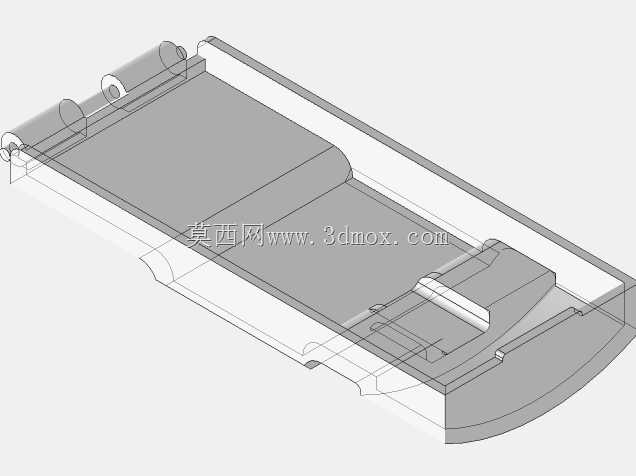

　　结构设计上，整个组件采用分层式装配思路，外部安装板、导向槽体、侧封板、后部衔接座几个部分通过卡扣与螺丝组合固定，不需要复杂的工装就可以完成拆装维护。导向槽的内部通道做了与一元、五角等常用流通硬币尺寸匹配的限宽设计，厚度、直径超出阈值的异物无法进入通道，从物理层面完成第一道真伪筛选，避免游戏币、异形铁片等杂物进入后续模块造成卡币故障。槽体内部的导向曲面经过反复修模验证，硬币依靠自身重力沿曲面滑落的过程中不会出现翻转、卡滞，能够以固定姿态滑入后方的识币传感器位置，保证后续电识别模块的检测准确率。

　　从安装适配性来看，整个组件的后部衔接接口做了标准化的尺寸设计，可以直接对接市面上主流的识币器、硬币暂存模块的入口，不需要额外做转接结构，设备厂商在做整机结构设计时，只需要在外壳对应位置预留匹配的矩形开孔，就可以直接完成组件的预装，大幅缩短整机的开发周期。组件的侧部预留了走线槽位，后续如果需要加装电磁防钓装置、异物检测传感器，可以直接沿预留槽位布线，不需要额外在结构上开孔改造，预留了足够的功能拓展空间。

　　实际运行过程中，这类硬币接收结构不需要额外的动力驱动，完全依靠硬币自身重力完成输送，没有复杂的传动部件，故障率远低于带动力的输送结构，日常维护只需要定期打开侧封板清理槽内积存的灰尘、杂物即可，维护成本极低。结构的材质选择上，与硬币接触的导向槽部分采用耐磨的工程塑料材质，长期与金属硬币摩擦也不会出现过度磨损导致的通道尺寸偏差，外部安装板采用硬质金属材质，具备足够的抗冲击能力，能够承受用户投币时的外力撞击，避免外力破坏导致的结构变形。

　　在做这类组件的三维建模过程中，需要重点关注导向曲面的顺滑度，不能出现尖锐的折角或者尺寸突变，否则很容易造成硬币卡滞；同时安装孔的位置度公差需要严格控制，保证安装后组件与设备外壳贴合紧密，没有缝隙，避免出现人为从投币口撬动破坏设备的风险。另外通道的限宽尺寸需要严格匹配目标使用区域的流通硬币参数，既要保证合法硬币能够顺畅通过，也要有效阻挡不符合尺寸的异物进入，这个尺寸的公差控制在0.2mm以内，才能兼顾通过率与防异物能力。
