100W单输出工业开关电源结构设计

　　在工业自动化控制、户外通讯基站、小型机电设备驱动、车载辅助供电等场景中，小功率单输出开关电源是整套设备供电链路里的核心基础部件，HEP-100这款100W规格的单输出开关电源，正是针对这类需要稳定直流供电、安装空间紧凑、工况存在一定振动与温变的场景做的结构适配设计。从实际选型适配的角度看，这类电源的输出功率覆盖多数小型传感模块、工控板卡、低功率执行器件的供电需求，不需要冗余的多路输出设计，能在满足供电稳定性的前提下压缩整体体积，降低设备内部的空间占用。

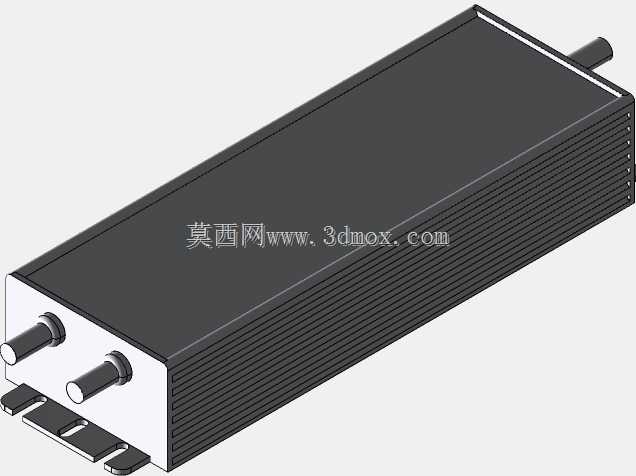

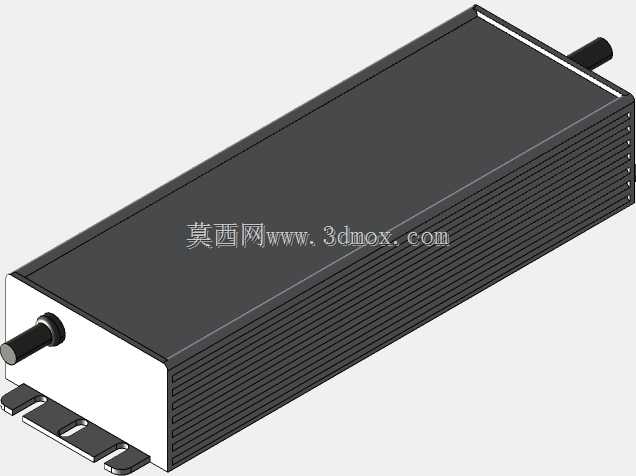

　　这款电源的外形采用长条形封闭式壳体设计，壳体主体采用带密集散热鳍片的拉伸铝型材结构，鳍片沿壳体长度方向平行排布，这种设计一方面是利用铝型材的高导热特性，将内部功率器件工作产生的热量快速传导到壳体外表面，通过鳍片增大散热面积实现无风扇被动散热，避免风扇带来的积尘、寿命短板问题，适配长期无人值守的工作场景；另一方面型材壳体的结构强度更高，相比塑料壳体能更好地抵御安装、运输过程中的磕碰，同时具备一定的电磁屏蔽能力，减少内部开关电路对外的电磁辐射，也能降低外部电磁干扰对电源工作稳定性的影响。壳体两端采用端板封盖结构，其中一端预留了出线防护结构，输入输出线缆从端板的防护接头位置引出，能避免线缆根部反复弯折导致的线芯断裂，同时提升接线位置的防尘防水能力，适配半户外的轻度恶劣工况。

　　安装结构上，壳体底部延伸出带安装孔的固定耳，固定耳的开孔尺寸与孔位间距适配工业设备常用的安装标准，既可以通过螺丝直接固定在设备内部的安装板上，也能适配标准DIN导轨的安装卡扣扩展，不需要额外做安装转接件，降低设备集成时的结构设计工作量。在做三维建模时，需要重点关注几个边界尺寸的准确性：首先是壳体整体的长宽高尺寸，尤其是带散热鳍片位置的最大外轮廓，要预留足够的安装间隙，避免鳍片与周边器件贴附导致散热效率下降；其次是两端出线位置的线缆弯曲半径预留，要保证接线后线缆不会与周边结构件产生干涉；再者是底部固定耳的安装孔位公差，孔位的位置度公差要控制在合理范围，避免现场安装时出现孔位对不齐的问题。

　　从设计思路上看，这款电源没有采用冗余的外观设计，所有结构特征都服务于功能需求：散热鳍片的间距、高度经过热仿真验证，在100W满负载输出的工况下，壳体表面温度能控制在元器件允许的工作温度范围内，不会出现局部过热导致的寿命衰减；壳体的拼接缝隙做了错位止口设计，既可以提升壳体的整体刚性，也能阻挡大部分粉尘从缝隙进入壳体内部，适配工业车间多尘的工作环境；端板与型材主体的连接采用内嵌螺丝固定，螺丝头不突出壳体外表面，避免安装时螺丝头与周边结构产生干涉。

　　在实际设备集成应用中，这类单输出开关电源常被布置在设备电控仓的侧边位置，长条形的结构可以顺着电控仓的型材框架排布，不会占用过多的横向安装空间，相比方形壳体的同功率电源，空间利用率更高。建模过程中还要注意内部器件的排布与壳体结构的对应关系：功率管、整流桥这类发热量大的器件直接贴合在壳体的内壁安装面，通过导热硅胶垫填充间隙降低热阻，这部分的安装面平面度有较高要求，建模时要保证安装面的平整度，避免出现贴合间隙导致散热不良；内部PCB板的固定柱与壳体一体成型，减少额外的固定零件，提升装配效率。

　　对于结构设计从业者来说，这类电源模型在做设备整体布局时，可以直接作为标准件调用，不需要重新绘制电源模型，能大幅缩短电控部分的结构设计周期；在做安装空间校核时，可以直接通过模型确认电源与周边接触器、接线端子、走线槽的间隙，提前规避装配干涉问题。同时模型还原了电源的所有外部结构细节，包括固定耳的倒角、出线接头的尺寸、散热鳍片的厚度与间距，能直接用于生成工程图的安装示意，也能用于设备的三维可视化展示，让装配人员更清晰地理解电源的安装位置与固定方式。
