实验室小型涡旋混匀设备结构设计

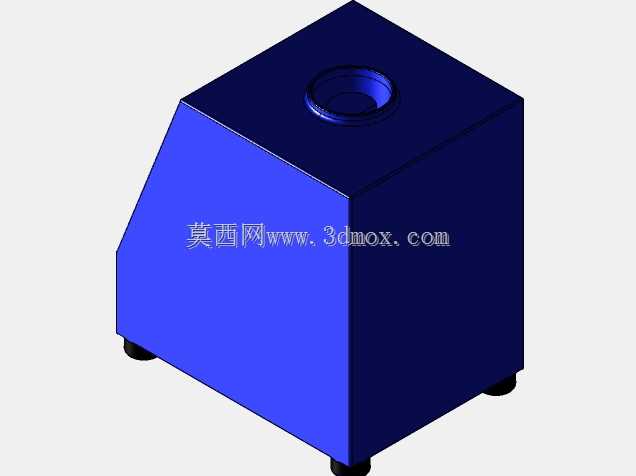

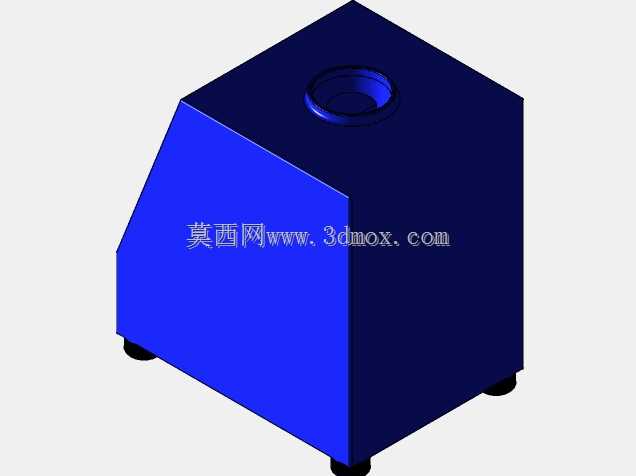

　　这款涡旋混匀设备的三维结构，是面向实验室小剂量样品前处理场景做的落地化设计，日常在生物实验室做试剂混匀、化学分析前的样品均质、食品检测环节的提取液涡旋处理场景中，这类台式小设备是高频使用的基础器具，相比大型搅拌混合设备，它的核心优势是针对微量离心管、小试管类容器的快速混匀，不需要搅拌桨接触样品，避免交叉污染，同时混匀效率远高于手动摇晃。从结构设计思路来看，整机采用一体化切削感的外壳造型，上窄下宽的梯形切角机身，首先是考虑到台式设备的放置稳定性，底部四个角预留了减震脚垫的安装位，工作时偏心机构产生的高频振动可以通过脚垫缓冲，不会在实验台面上产生滑移，也能降低振动传导带来的噪音。机身顶部居中设置的圆形凹位，是混匀工装的安装接口，

　　这个位置的同轴度公差在建模时做了严格控制，因为涡旋混匀的核心是偏心块带动工装做圆周涡旋运动，接口同轴度偏差过大会直接导致振动幅度异常，既影响混匀效果，也会加速内部轴承的磨损。外壳的斜切面设计并非单纯的造型考量，靠前的斜向立面刚好避开了操作人员放置样品时的手腕干涉，日常操作时手肘搭在实验台面上，手部取放试管不会被直立的机身棱角磕碰，同时斜切面也让机身内部的电控板、偏心电机的安装空间更合理，电机靠下布置可以降低整机重心，进一步提升高速振动时的稳定性。从安装边界来看，整机的底面投影接近正方形，占用台面空间很小，适合放置在拥挤的实验室通风橱内或者实验台边架上，顶部的圆形接口可以适配不同规格的橡胶混匀工装，既可以放单管的涡旋头，

　　也可以更换多管适配的平板工装，满足不同批量样品的处理需求。机身外壳的壁厚在建模时做了均匀化处理，采用注塑成型的工艺考量，所有棱角处都做了圆角过渡，避免应力集中，同时外壳的拼接缝设置在机身侧面靠下的位置，日常做台面清洁时，spilled的试剂不会顺着缝隙流入机身内部。内部结构的排布上，偏心振动组件和电控组件做了分隔式的腔体设计，电机工作产生的热量不会直接烘烤电控板，延长电路元件的使用寿命，同时减震脚垫的高度预留了5mm的调节余量，即使实验台面存在轻微不平整，也可以通过脚垫的微调保证整机处于水平状态，避免振动时出现异常晃动。这类涡旋混匀设备的实际使用中，点动和连续工作两种模式的结构适配也在设计中做了考虑，

　　顶部的工装接口下方设置了压力触发结构，当手持试管向下按压时可以触发点动混匀，拿开试管后自动停止，不需要额外按动开关，适合快速单样品的处理场景，而机身侧面的开关可以切换到连续工作模式，配合多管工装做批量样品的长时间混匀。从流体混合的实际效果来看，这种偏心涡旋的运动方式可以让管内的样品产生高速的湍流，相比上下摇晃的层流状态，能在几秒内完成难溶试剂的混匀，尤其是针对微量的生物试剂、细胞悬液类样品，不会产生过大的剪切力破坏样品成分，这也是这类设备在生命科学、分析检测实验室被广泛应用的核心原因。建模过程中对所有安装配合位都做了公差适配，比如电机和机身的安装孔位预留了螺丝调节的间隙，方便装配时调整偏心块的动平衡，外壳和内部骨架的卡扣位置做了导向斜角设计，装配时不需要额外工具就可以完成扣合，后期维护更换配件也更便捷。整机的重量控制在4.5kg左右，既保证了工作时的稳定性，也方便操作人员在不同实验区域之间挪动转移，底部的脚垫采用防滑橡胶材质，和常见的理化板台面、环氧树脂台面都有足够的摩擦力，即使在最高转速下也不会出现移位。
