KT-39Y型法兰式橡胶减振隔振元件

　　在工业设备的振动控制场景中，这类带菱形安装法兰的橡胶金属复合减振元件，是中小型动力设备隔振系统里的常用基础部件，常见于小型风机、水泵、精密检测台架、车载电子设备舱、小型内燃机附件的安装支撑环节，核心作用是阻断设备运行产生的结构传声与振动传递，避免振动传导至安装基座引发共振异响，同时也能缓冲外部冲击对设备核心部件的损伤，比如车载设备行驶过程中的路面颠簸冲击、工业设备启停瞬间的动载荷冲击，都能通过这类元件的弹性变形完成能量耗散。

　　从结构设计逻辑来看，这款减振器采用金属安装法兰与橡胶弹性体硫化结合的结构，上下两层金属法兰分别对接设备安装面与基座安装面，中间的多层橡胶-金属隔层是核心功能区，这种分层结构并非简单堆叠，而是通过不同硬度橡胶层的梯度设计，兼顾轴向承载能力与横向、斜向的隔振自由度——单层橡胶结构在承受偏载时容易出现应力集中导致橡胶撕裂，分层结构可以让各层橡胶分别承担不同方向的载荷，径向的剪切变形与轴向的压缩变形互不干涉，既保证了垂向足够的支撑刚度，避免设备运行时出现过大的下沉位移，又能在水平方向提供合适的柔度，吸收水平方向的振动分量。

　　安装边界的设计上，法兰采用菱形切边的双耳结构，而非整圆法兰，这种设计是为了在狭小安装空间内压缩安装占用面积，两个安装孔对称分布在弹性体两侧，孔位的中心距经过匹配常用的小型设备安装脚位设计，安装时不需要额外制作转接板，直接通过螺栓穿过安装孔即可完成固定，法兰的厚度经过载荷校核，在额定承载范围内不会出现安装面翘曲变形，保证安装面与设备、基座的贴合度，避免螺栓松动。中间橡胶主体的外径与法兰的宽度比例经过优化，橡胶部分的外缘不超出法兰的外轮廓，避免安装过程中橡胶被周边结构件剐蹭损伤，同时橡胶主体的高度设计兼顾了隔振效率与安装稳定性，高度过低会导致隔振固有频率偏高，隔振效果不足，高度过高则会让设备安装后的整体稳定性下降，启停时容易出现横向晃动。

　　在实际选型应用中，这类减振器的适配场景需要匹配设备的重量与激振频率，当设备的运行激振频率高于减振器固有频率的1.4倍以上时，才能取得有效的隔振效果，设计时橡胶的邵氏硬度通常根据承载重量调整，承载越大选用的橡胶硬度越高，同时橡胶材质本身具备耐油、耐老化的特性，适配工业车间、车载等多类复杂工况，避免长期使用后橡胶出现龟裂、硬化导致隔振性能衰减。金属法兰表面做了防锈处理，在潮湿工况下也能长期使用不会出现锈蚀卡滞的问题，后期维护更换时拆卸便捷，不需要对设备主体做大规模拆解，仅需松开安装螺栓即可替换损坏的减振元件。

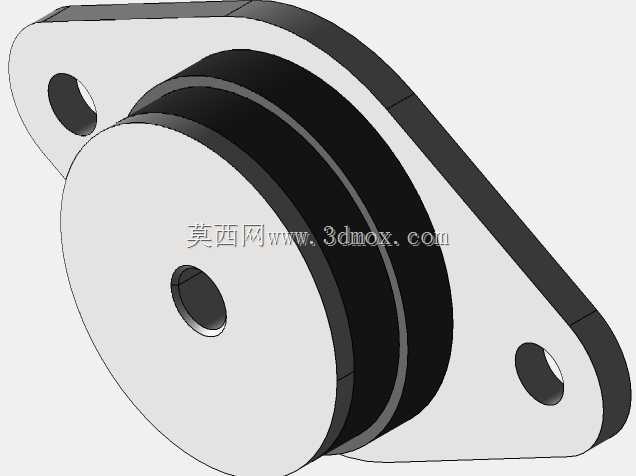

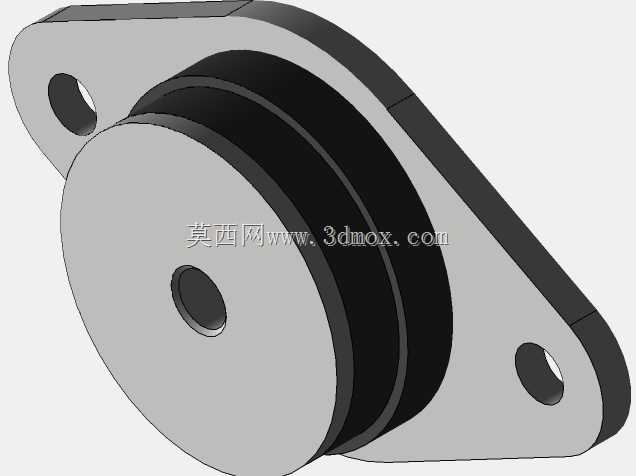

　　从建模细节来看，这款模型还原了实际产品的所有安装特征，包括安装孔的倒角、橡胶与金属结合面的硫化过渡圆角、法兰边缘的去毛刺处理，这些细节在实际工程应用中都有对应的工艺要求：安装孔的倒角是为了安装时螺栓顺利导入，避免刮伤螺栓螺纹；橡胶与金属结合处的圆角是为了避免应力集中，延长橡胶件的使用寿命；法兰边缘的去毛刺处理是为了避免安装时划伤操作人员，同时保证安装面的平面度。模型的各部分尺寸比例严格按照实际产品的工程参数设定，在做设备整体装配时，可以直接调用该模型完成安装位的干涉检查，验证安装孔位是否匹配、减振器压缩后是否会与周边部件发生碰撞，提前规避装配阶段的设计问题。
