直角回转式机柜门锁结构设计

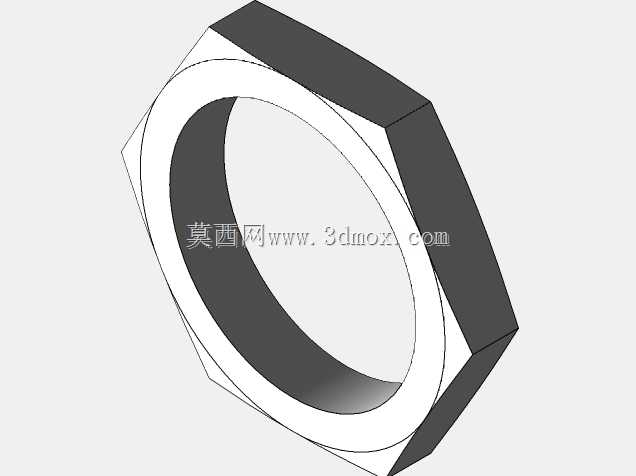

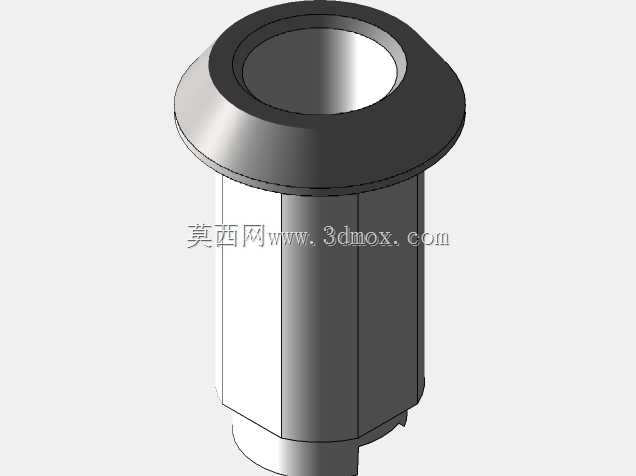

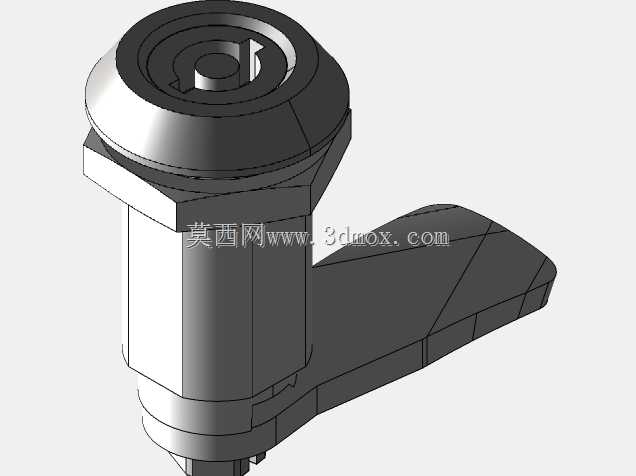

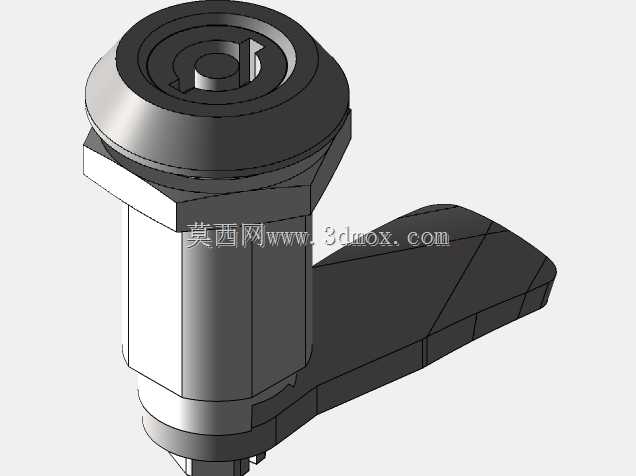

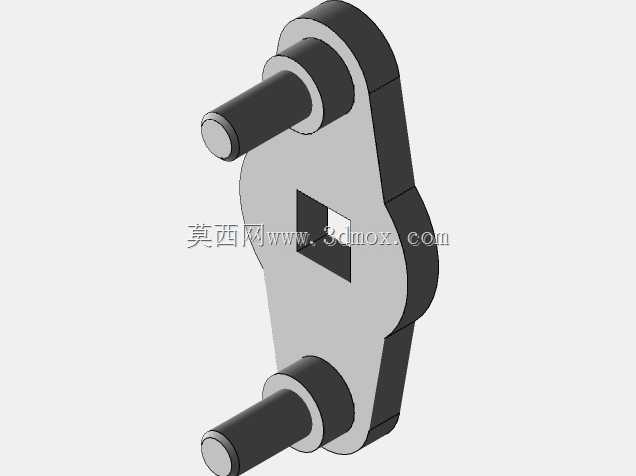

　　在工业柜体、通讯机柜、配电箱、小型设备舱这类需要频繁启闭检修的防护结构上，锁具的选型直接影响运维效率与防护可靠性，这款直角回转锁正是针对这类场景开发的紧凑式锁闭构件。不同于传统需要多圈旋转的圆柱锁，它采用四分之一回转的操作逻辑，手柄转动90度即可完成锁舌的解锁与锁止动作，运维人员单手带防滑手套也能快速操作，无需额外工具，在户外机柜、车间设备旁这类操作空间受限的场景下，适配性远高于多圈旋转的锁型。从结构设计逻辑来看，这款锁采用头部外露、主体穿板安装的布局，锁头部分做了阶梯式轴段设计，最外侧的圆形头部带限位凸台，安装时从柜体面板外侧穿入预留安装孔，内侧通过六角锁紧螺母与面板夹紧固定，不需要额外的焊接或螺丝固定点位，

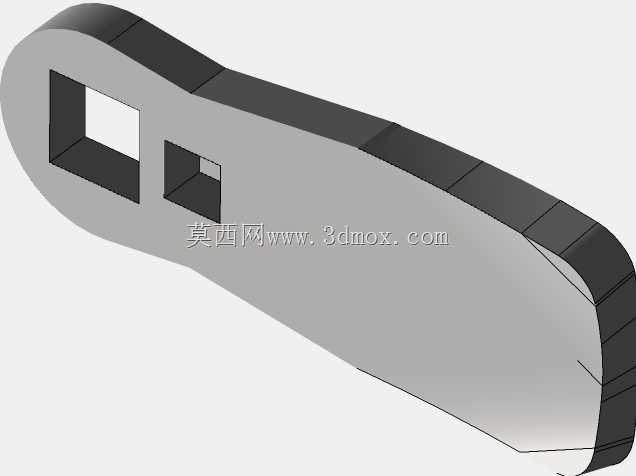

　　适配1-2mm厚度的冷轧钢、不锈钢或者工程塑料柜体面板，安装孔为标准圆形开孔，现场开孔加工难度低，不需要复杂的铣型工序。锁头的操作端做了内凹式的钥匙适配槽，配套专用钥匙才能转动锁芯，非授权人员无法随意开启，能满足工业设备的基础防误开、防盗需求；锁体下部的回转机构直接连接外侧的L型手柄，手柄做了贴合手指弧度的曲面造型，边缘做了倒角钝化处理，转动时不会割伤操作人员手部，手柄与锁头的衔接位置做了径向限位结构，转动到锁止位置时会有明显的卡位触感，操作人员不需要额外确认就能判断是否锁闭到位，避免虚锁导致的柜体防护失效。锁舌部分采用直角折弯的金属片结构，随锁芯同步回转，锁止状态下锁舌横向卡在柜体内部的卡槽或者加强筋位置，能提供足够的轴向拉紧力，

　　让柜门与柜体的密封胶条保持合理压缩量，配合柜体本身的密封结构可以达到基础的防尘防水要求，适配大部分室内外工业柜体的防护等级需求。从安装边界尺寸来看，锁头外露部分的直径控制在常规柜锁的通用尺寸范围内，不会突出面板过多，避免设备搬运、人员通行时发生磕碰；穿板部分的轴段长度适配常规柜体面板厚度，锁紧螺母的六角尺寸符合标准紧固件规格，现场安装可以用普通扳手操作，不需要定制专用工具。在实际选型应用中，这类锁具常被用在通讯基站户外柜、车间小型电气控制柜、设备旁的工具储物舱、轨道交通车辆的小型检修舱门等位置，相比普通弹子锁，它的回转操作行程短，锁舌的锁止行程更长，对柜门与柜体的间隙公差容忍度更高，即使柜体加工存在一定的尺寸误差，也能保证可靠锁闭，

　　不会出现锁舌卡滞、无法锁止的问题。锁体内部的回转结构做了耐磨设计，转动副之间预留了合理的配合间隙，即使长期在多粉尘、有一定湿度的工业环境下使用，也不会因为粉尘堆积、轻微锈蚀出现转动卡滞的问题，日常运维只需要定期在转动位置涂抹少量润滑脂即可，维护成本极低。设计这类锁具的三维模型时，需要重点关注几个关键配合尺寸：首先是穿板安装轴的直径与安装孔的配合公差，既要保证安装时能顺利穿入开孔，又不能间隙过大导致锁体在面板上晃动；其次是锁舌的回转半径，要根据柜门内侧的锁止点位距离锁体中心的距离来确定，避免锁舌转动时与柜体内侧的其他构件发生干涉；另外手柄的转动角度限位要精准，保证90度回转时刚好到达锁止与解锁的两个极限位置，不会出现过转导致内部结构损坏的问题。从结构强度角度来看，锁头与手柄的衔接位置采用了一体式嵌装结构，能承受一定的径向扳动力，即使操作人员用力转动手柄也不会出现手柄断裂、与锁芯脱离的问题；锁舌部分采用冷轧钢冲压成型，表面做镀锌钝化处理，具备基础的防锈能力，在普通工业环境下长期使用不会出现锈蚀断裂的问题。
