轴类零件三维建模练习参考素材

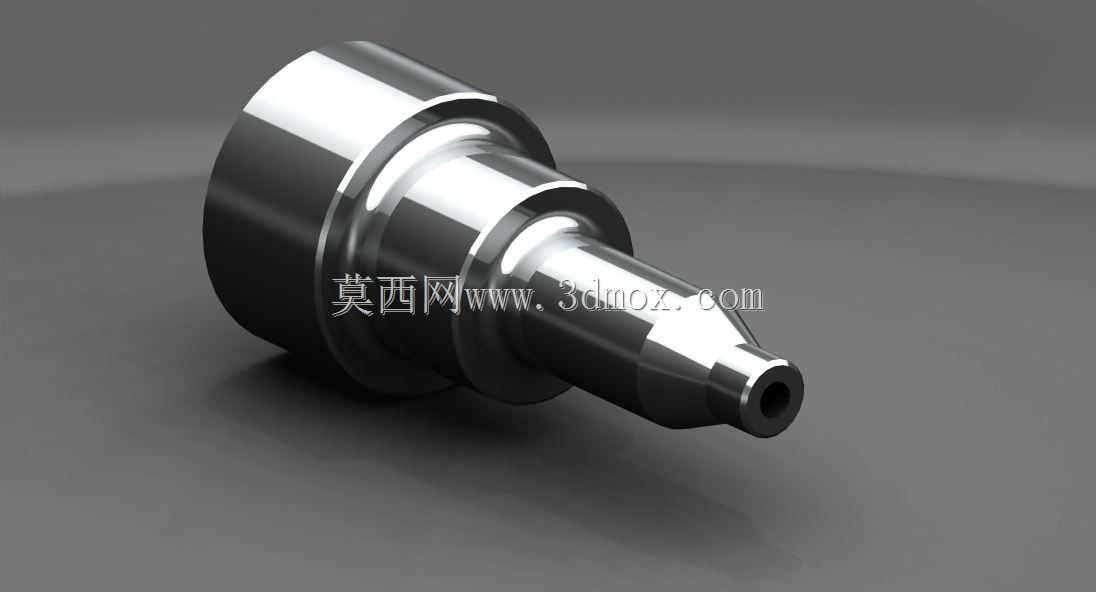

　　日常做三维建模入门练习时，这类轴类小零件是非常合适的训练载体，很多刚接触三维结构设计的从业者，都会从这类带规则回转特征、附带局部结构细节的零件开始练手，能快速掌握草图绘制、回转特征生成、倒角圆角处理、工程图标注关联这些基础操作。从实际工业场景来看，这类带阶梯结构、端部锥面的轴件，常出现在小型传动机构、工装夹具的定位组件、手动工具的传动连接部位，主要作用是传递扭矩、承载径向载荷，或是作为定位销轴实现部件间的同轴定位，部分同结构轴件还会在端部加工螺纹段，配合锁紧螺母实现轴向位置的固定。

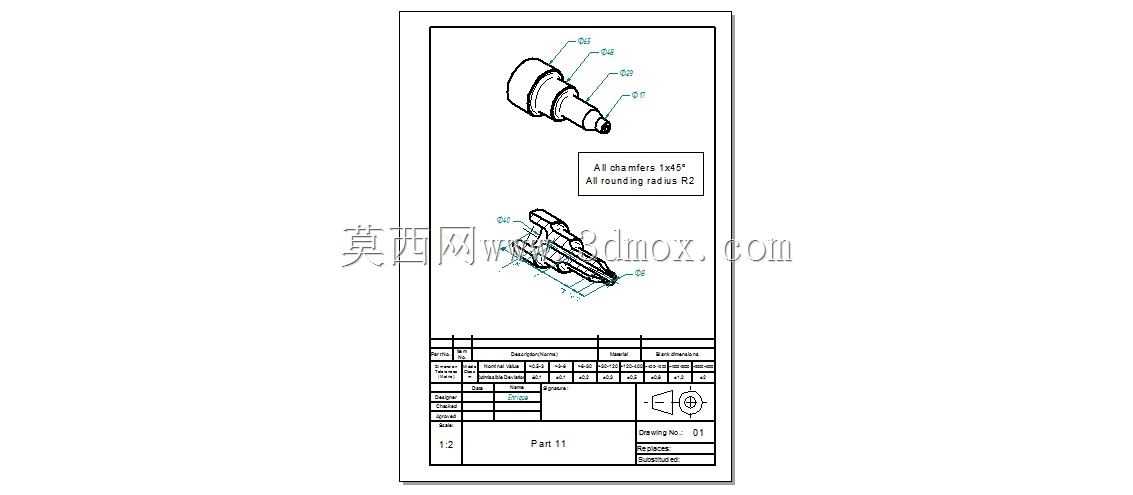

　　设计这类零件的时候，首先要明确各段轴径的配合公差要求，和轴承内圈配合的轴段通常要取k6或者m6的过渡配合，和传动件比如小齿轮、带轮配合的轴段要取h7的间隙配合方便装配，非配合的轴段可以适当放宽公差降低加工成本。图纸上标注的1x45°倒角是轴类零件的通用设计要求，所有棱边做倒角一方面是去除加工毛刺避免装配时割伤操作人员，另一方面是方便轴件穿入轴承、齿轮的内孔，避免棱边刮伤配合件的内孔表面，影响装配精度。所有圆角取R2也是工程上的常规设计，轴肩位置的圆角可以有效降低应力集中，避免轴件在承受交变载荷的时候在轴肩位置出现疲劳断裂，要注意的是轴肩圆角的半径必须小于配合件内孔的倒角半径，不然会出现装配不到位的问题。

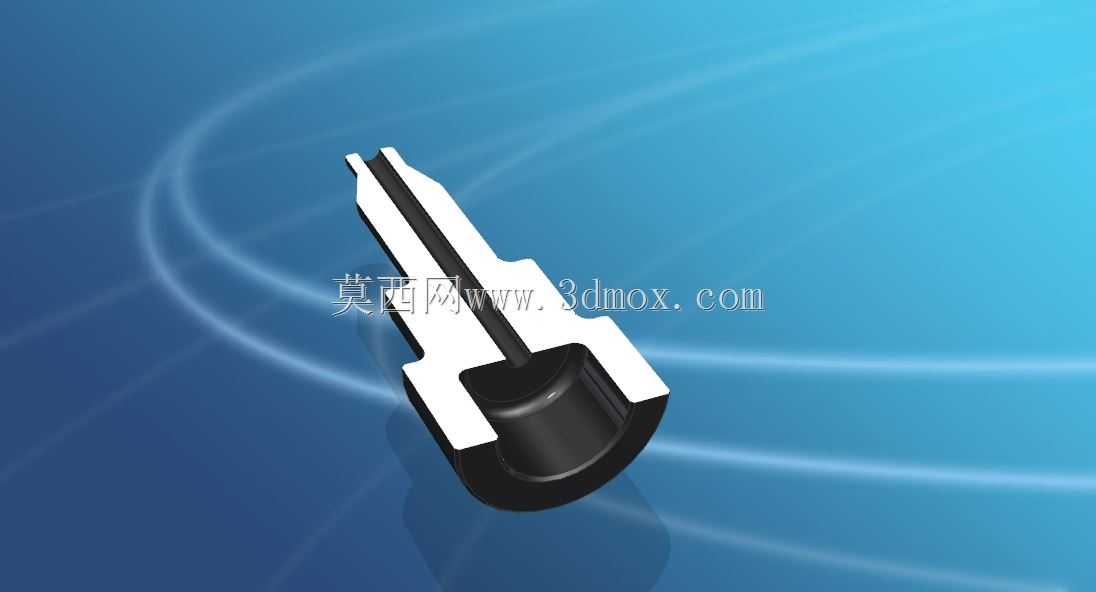

　　从外形尺寸和安装边界来看，这类练习用的轴件整体长度通常在80-120mm区间，最大轴径在20-25mm左右，最小的端部轴径在8-10mm，整体属于小型轴类零件，安装时不需要太大的操作空间，轴向预留3-5mm的锁紧余量即可，径向的安装空间只要比最大轴径大5mm以上就能满足装配和拆卸要求。建模的时候要注意先绘制回转中心线，再在中心线一侧绘制半剖的轮廓草图，草图要完全封闭，避免回转特征生成时出现报错，各段轴径的过渡位置要准确绘制圆角和倒角的轮廓，也可以在回转特征生成之后，用软件自带的倒角、圆角特征单独添加，后者更方便后续修改参数。做这类练习的时候不要只追求外形相似，要多思考每个结构对应的加工工艺和装配需求，比如轴上的键槽要对应传动件的键槽尺寸，退刀槽的宽度要满足车削加工时退刀的需求，这些细节才是建模练习真正要掌握的内容，而不是单纯把外形画出来就结束。

　　很多新手建模的时候容易忽略工艺细节，比如把轴肩圆角做的和配合件倒角一样大，或是忘记在螺纹段末端加工退刀槽，这些问题在实际加工的时候都会导致零件报废，所以做入门练习的时候就要养成从工程实际出发的建模习惯，每画一个结构都要想清楚这个结构是做什么用的、加工的时候怎么实现、装配的时候会不会有干涉，这样练出来的建模能力才能用到实际的产品设计工作中，而不是只会画没有工程意义的外观模型。这类轴件虽然结构简单，但是涵盖了回转类零件建模的大部分基础操作，把这类零件的建模、工程图生成、公差标注都练熟之后，再去做更复杂的轴类、盘类零件建模就会顺畅很多。
