轴套类机械零件三维建模练习素材

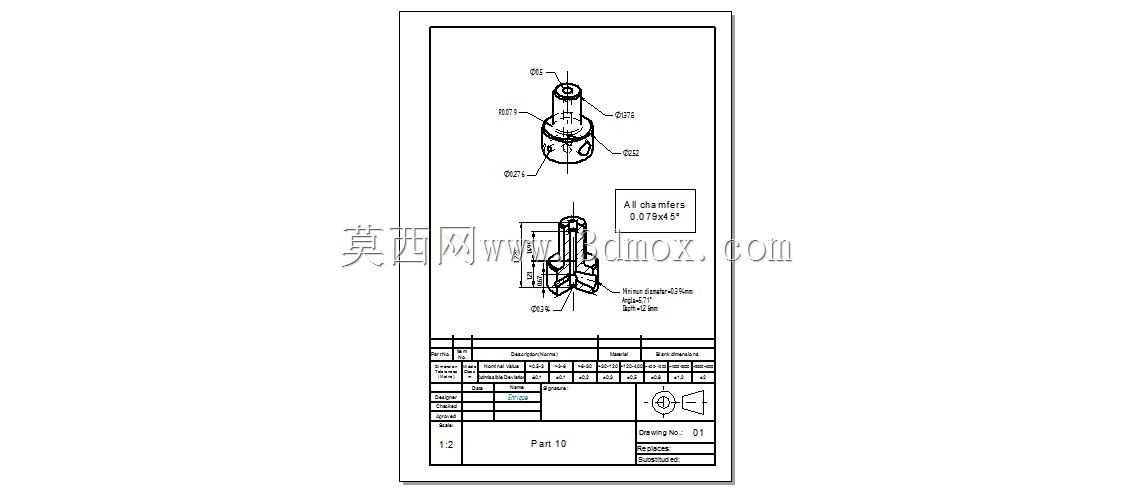

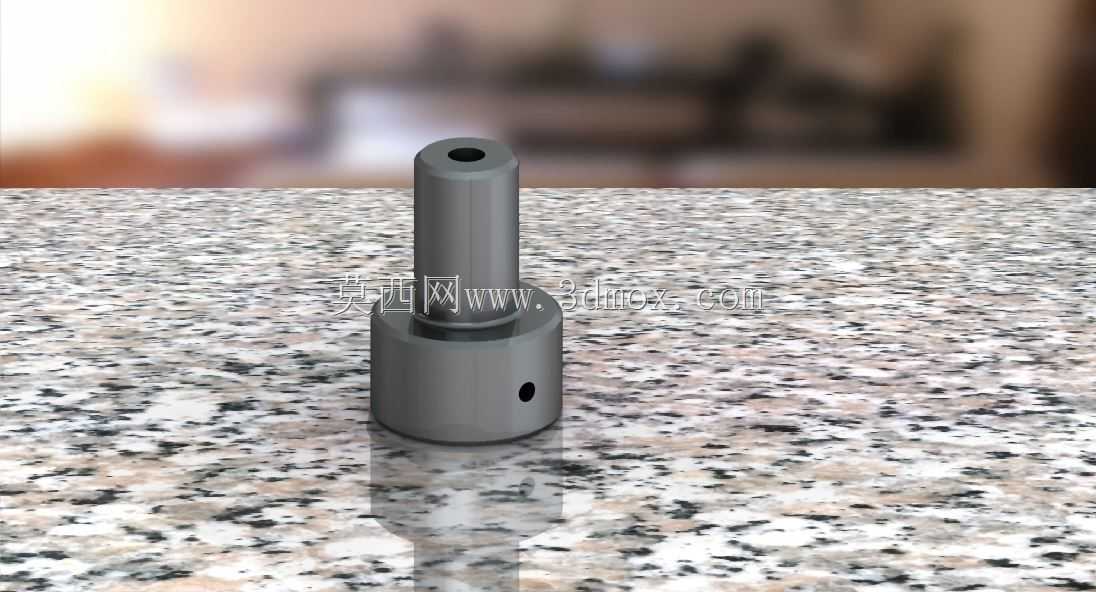

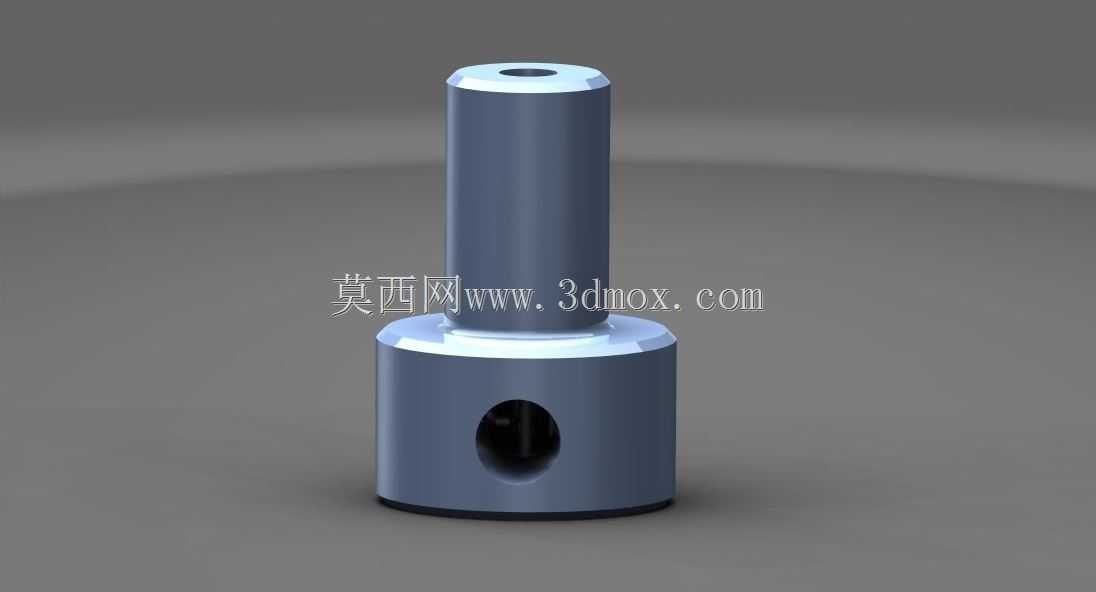

　　这类轴套类零件常见于小型传动机构、流体控制组件以及工装夹具的定位环节，日常设备运维中，这类零件往往承担着轴系定位、介质导流、部件连接的多重作用，很多入门结构设计人员接触机械三维设计时，往往会从这类带同轴特征、阶梯外圆、径向开孔的零件入手，能快速掌握旋转特征、拉伸切除、倒角圆角这些基础建模指令的实际应用逻辑。从图纸呈现的结构来看，该零件主体为回转体结构，上部为带通孔的柱状连接端，外圆设置有环形定位槽，用于安装卡簧或者密封挡圈，中部为直径更大的法兰式凸台结构，凸台上均匀分布的径向小孔，既可以作为定位销孔实现周向固定，也可作为润滑介质的流通通道，下部为带内锥孔的安装端，锥面结构能够实现与对接轴件的无间隙配合，保证传动过程中的同轴度精度，

　　避免高速运转时出现偏磨抖动的问题。设计这类零件时，首先要确定各段回转面的同轴度公差，尤其是上部连接孔与下部锥孔的同轴度，需要控制在0.02mm以内，否则装配后会出现轴系卡滞、密封件偏磨泄漏的问题；其次要关注径向小孔的位置度，若作为销孔使用，孔位偏差需控制在±0.01mm范围内，若作为油孔使用，则要保证孔道与内部环形油槽完全贯通，避免出现润滑油路堵塞的情况。外形尺寸方面，该零件整体轴向长度控制在常规小型传动组件的安装边界内，最大外圆直径不超过上部连接端直径的1.8倍，能够适配多数小型设备的紧凑安装空间，安装时无需额外预留过大的操作空间，下部锥孔的锥度采用行业通用的莫氏短锥比例，能够与标准锥轴实现快速互换，不需要单独定制对接轴件。

　　实际建模过程中，优先采用旋转凸台指令生成主体轮廓，能够最大程度保证各段回转面的同轴度，避免多次拉伸拼接带来的特征误差，径向开孔采用阵列特征完成，能够保证各孔的周向等分精度，环形槽采用旋转切除指令生成，槽宽与槽深的尺寸公差按照IT7级精度设置，适配标准卡簧的安装尺寸，边角位置的倒角按照装配需求设置，外露端采用C1倒角避免安装时割伤密封件，内部棱边采用R0.5圆角减少应力集中，提升零件在交变载荷下的使用寿命。这类零件的应用场景覆盖很广，小型气动工具的输出轴定位套、低压流体管路的接头体、工装夹具的定位导套都能看到同结构的零件，建模时除了保证尺寸与图纸一致，还要重点关注各特征的工艺合理性，比如径向小孔的深度不能超过壁厚的三分之二，

　　避免钻孔时出现零件变形，下部锥面的表面粗糙度要达到Ra1.6以下，保证配合面的接触面积不低于85%，中部凸台的下端面作为安装定位面，平面度公差要控制在0.01mm以内，保证装配后零件的轴向定位精度。很多初学者建模时容易忽略工艺倒角与圆角的设置，直接生成尖锐棱边，不仅不符合实际加工要求，后续导入装配体做干涉检查时，也容易出现虚假干涉的报错，还有部分人员在做径向孔阵列时，容易选错阵列基准轴，导致孔位方向偏离设计要求，实际生产中就会出现销钉无法装入、油孔错位的问题。做这类入门练习时，不能只追求外形相似，要结合零件的实际使用场景去核对每个特征的作用，理解每个尺寸公差设置的原因，比如上部外圆的环形槽距离上端面的尺寸，是根据卡簧安装后预留的密封件压缩量确定的，中部凸台的直径是根据连接螺栓的分布圆直径确定的，下部锥孔的深度是根据对接轴的插入深度确定的，每个尺寸都有对应的工程意义，不是随意标注的数值。完成三维建模后，生成工程图时要注意视图的摆放逻辑，主视图采用全剖视展示内部孔道与锥面结构，侧视图展示径向小孔的分布位置，局部放大图标注环形槽与倒角的细节尺寸，标题栏内的比例、材料标记要符合机械制图的国标要求，尺寸标注要避免出现封闭尺寸链，关键尺寸要添加公差带标识，方便后续加工人员直接读取加工要求。
