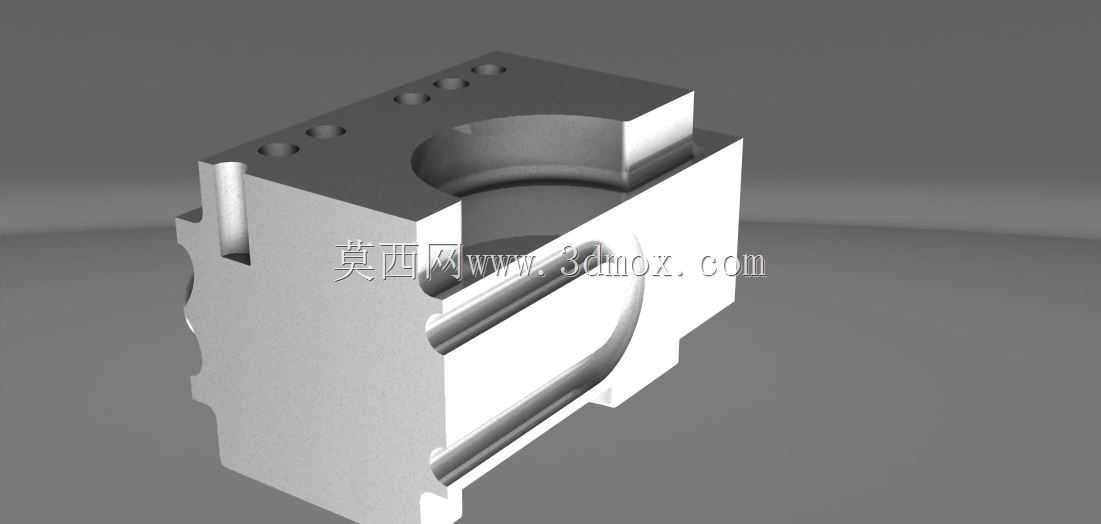

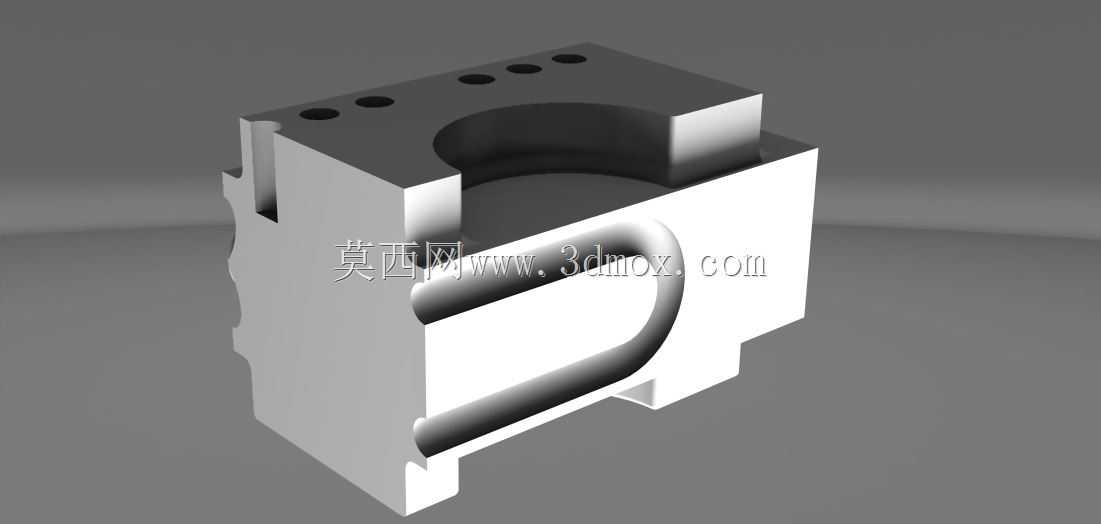

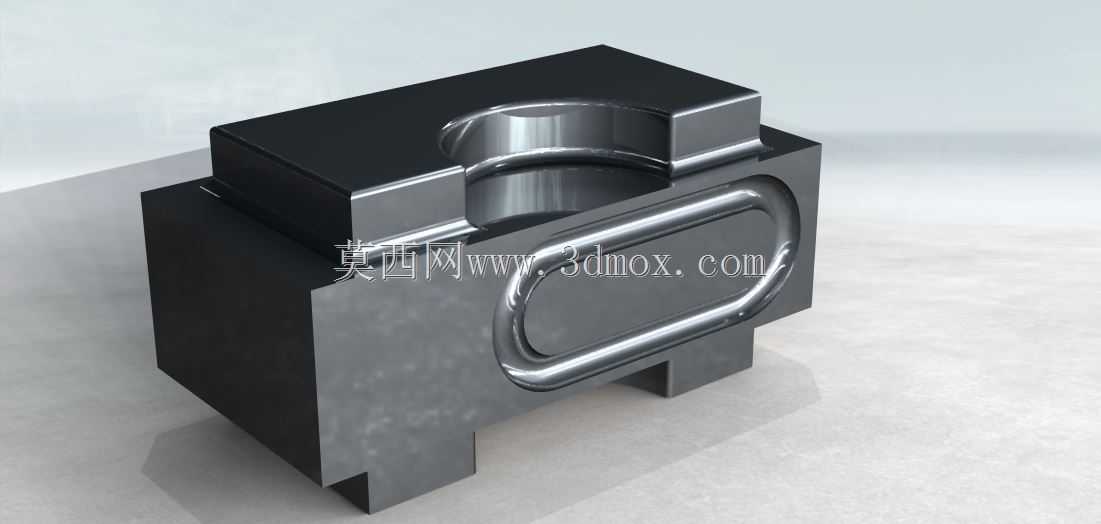

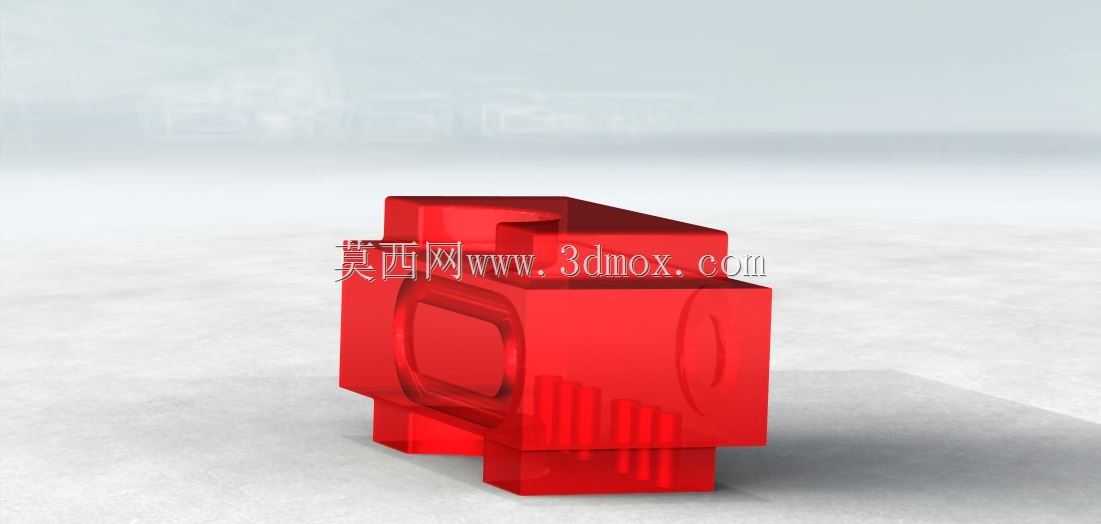

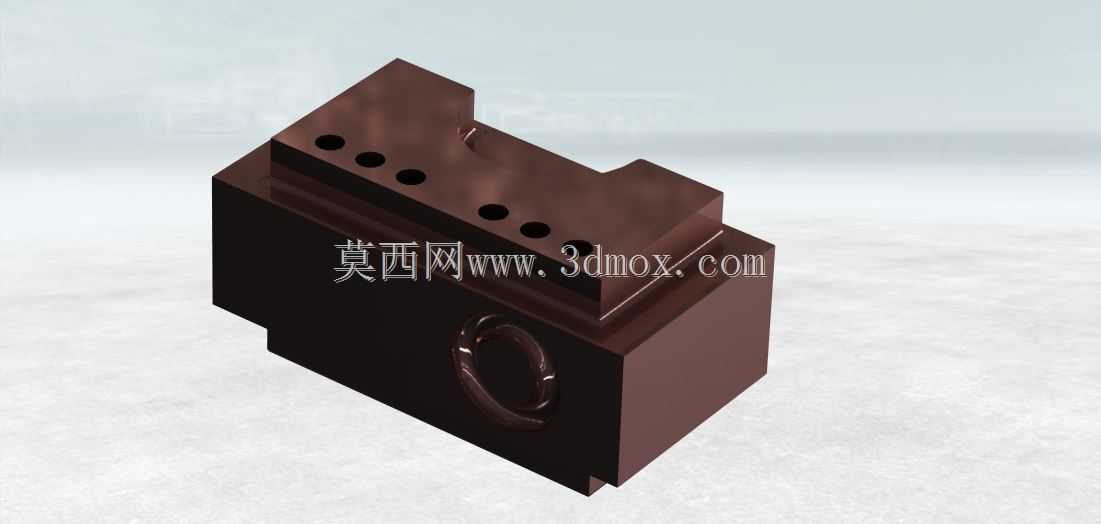

高速加工用凸轮安装固定结构设计

　　在高速切削加工场景中，凸轮类零件的装夹稳定性直接决定了轮廓加工的形位公差与表面质量，这款专门适配高速加工工况的凸轮结构，从装夹基准设计阶段就充分考虑了高速运转下的受力平衡与装夹可靠性。不同于常规凸轮采用轴孔配合的装夹方式，该结构将中心区域设计为整面平整结构，作为加工时的主定位基准，平整的中心面可以直接贴合机床工作台的等高垫铁或者真空吸盘工作面，不需要额外设计定制化的工装夹具来适配异形轮廓，大幅缩短了加工前的装夹找正时间，尤其适合小批量多批次的凸轮零件快速换产加工。从实际加工场景来看，高速加工时机床主轴转速通常在八千转以上，切削过程中产生的高频振动会沿着零件装夹接触面传递，如果定位面存在凹凸结构或者接触面积不足，

　　很容易在加工过程中出现零件窜动，轻则导致凸轮轮廓加工超差，重则会造成刀具崩碎甚至工件飞出的安全隐患，这款结构的中心平整面设计，让装夹时的有效接触面积占零件总投影面积的三成以上，配合压板压紧或者真空吸附的装夹方式，能够将零件的固有频率提升百分之二十以上，有效避开高速切削时的颤振频段，保证加工过程的稳定性。从功能特性上看，该凸轮的工作轮廓采用了等加等减速运动规律设计，在高速往复运动过程中不会出现刚性冲击，从动件的加速度变化连续平滑，能够适配每分钟上千次的往复动作频次，在自动化送料机构、高速包装设备的分度工位、纺织机械的引纬机构中都能适用。设计阶段特意将中心安装面的平面度公差控制在0.02毫米以内，表面粗糙度达到Ra1.6，

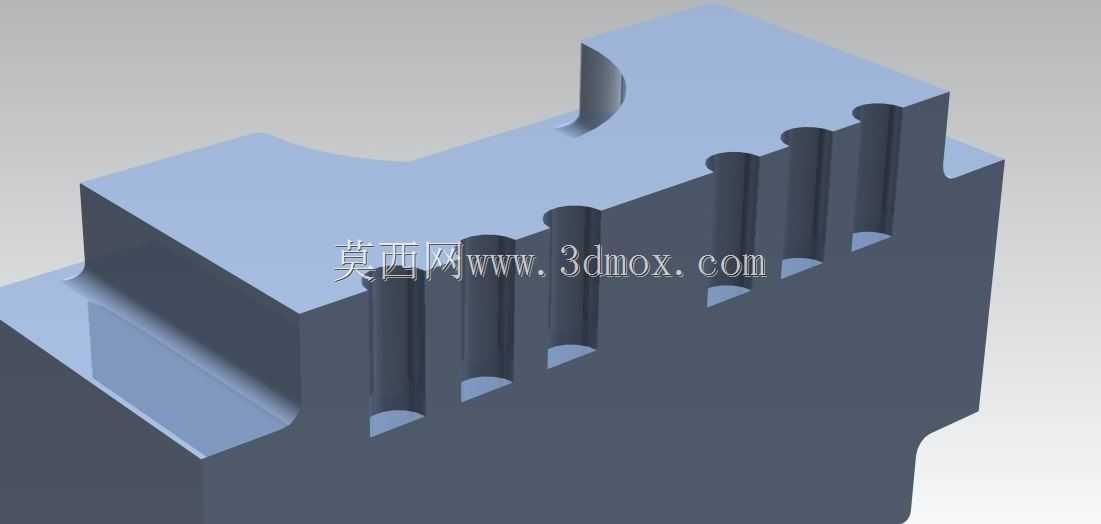

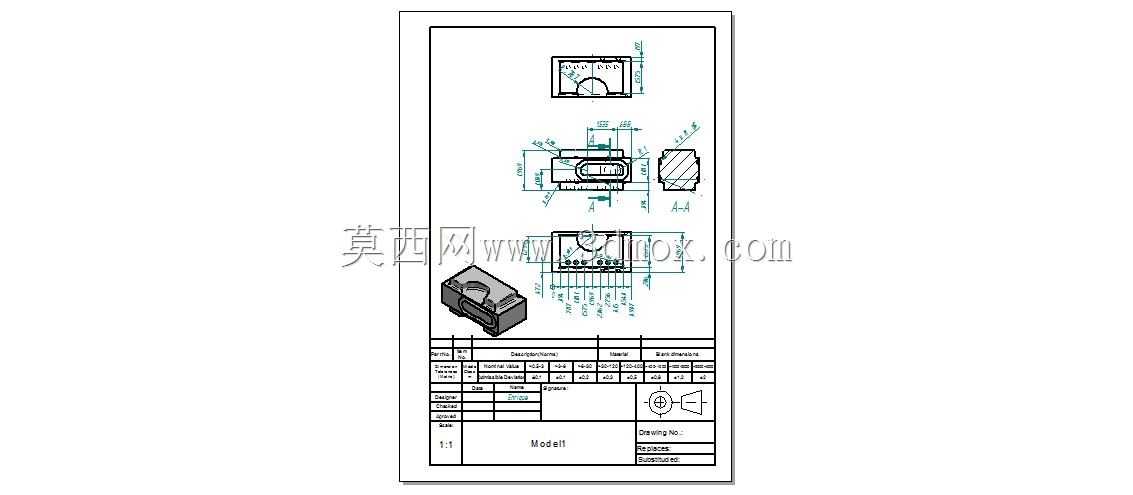

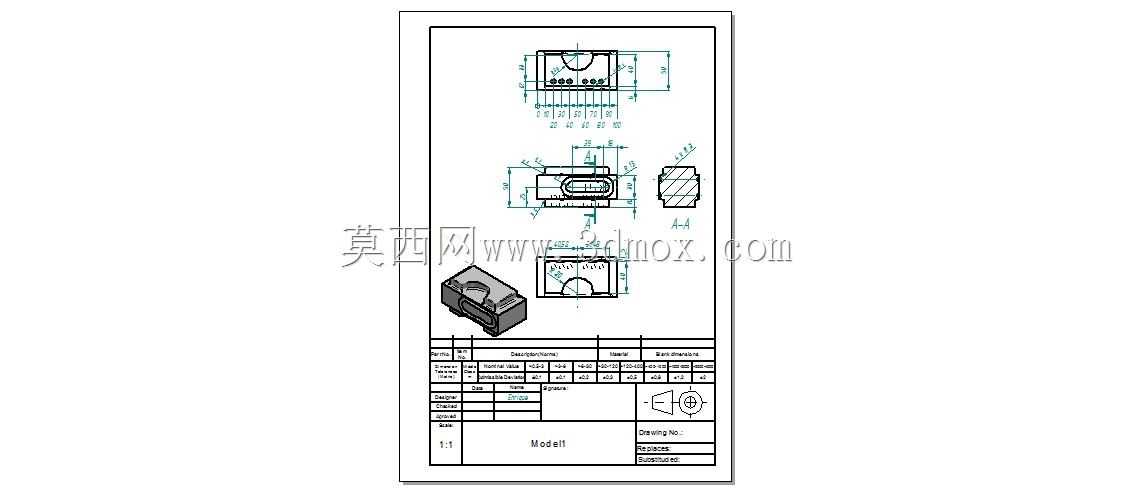

　　既可以作为加工时的定位基准，也可以作为后期装配时的安装基准，实现了加工基准与装配基准的统一，减少了基准转换带来的累积误差。从外形尺寸与安装边界来看，该凸轮的整体轮廓尺寸控制在120毫米×80毫米×45毫米范围内，中心平整安装区域的尺寸为60毫米×40毫米，周边的凸轮轮廓距离安装面边缘的最小壁厚不小于8毫米，保证了高速运转时的结构强度，不会因为离心力作用出现轮廓变形。安装时不需要额外设计抱箍或者轴套类连接件，直接通过四个布置在平整面四角的M6螺纹孔就可以将凸轮固定在设备的传动轴端或者分度盘上，安装拆卸的操作空间只需要预留10毫米的扳手活动空间即可，能够适配安装空间紧凑的高速自动化设备内部布局。在轮廓加工的工艺性上，

　　该结构的所有工作曲面都采用了顺滑过渡设计，不存在小于R2的内凹圆角，加工时可以直接采用直径6毫米的整体硬质合金立铣刀完成粗精加工，不需要换用更小直径的刀具进行清根作业，单零件的加工时间可以缩短百分之十五左右，同时刀具的使用寿命也能得到提升。考虑到高速运转时的动平衡需求，设计阶段就对凸轮的质量分布进行了优化，在非工作轮廓的区域做了对称的减重结构，让零件的质心尽可能与中心安装面的几何中心重合，装配后不需要额外做动平衡校正就可以满足每分钟一万转以下的运转需求，降低了装配环节的工作量。从实际使用的角度出发，中心平整面的设计还方便了加工过程中的在线检测，不需要将零件从机床上拆卸下来，就可以直接用百分表打表检测中心面的平面度，间接判断装夹是否存在变形，及时调整装夹压力，避免因为装夹应力释放导致的零件加工变形。
