方形壁式轴流通风排气扇结构设计

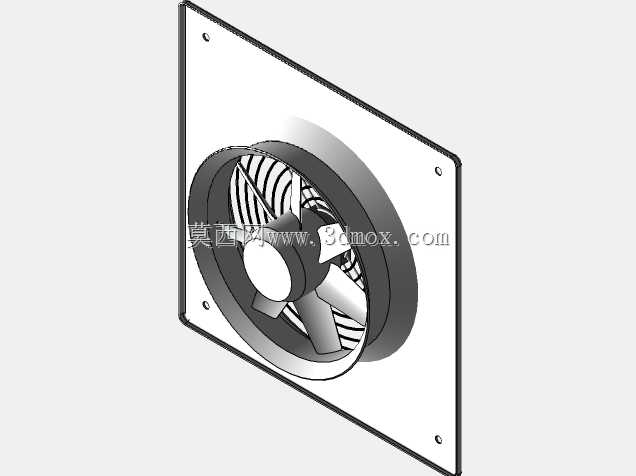

　　做商用建筑通风配套设计的这几年，这类壁装轴流排风机是接触频次很高的构件，尤其是民用商用建筑的卫生间、设备间、小型仓储空间的排风场景，几乎都会用到同结构的产品。这次建模的这款方形面板壁装风机，首先要考虑的是安装场景的适配性，这类产品大多直接嵌装在建筑外墙预留的方形洞口内，面板四周预留的四个安装孔位，是直接对应墙体膨胀螺栓固定点位的，建模时特意把孔位的边距做了统一规范，避免现场安装时出现孔位偏位、无法对齐墙体预埋点位的问题。

　　从功能逻辑上看，这类风机的核心作用是实现室内外空气的直排交换，不需要接复杂的通风管道，靠面板与墙体的贴合就能完成安装密封，所以面板的平面度在建模时做了严格的形位公差约束，避免安装后出现缝隙漏风、雨天渗水的问题。风筒部分的直径是匹配风机额定风量设计的，叶片采用前倾式轴流叶片结构，这种叶片结构的优势是在低转速下就能获得足够的静压，适合短距离直排的通风场景，运行时的风噪也相对更低，适配对噪音有一定要求的民用商用场景。

　　设计过程中，首先确定的是安装边界尺寸，常规外墙预留洞口的尺寸公差一般在正负5mm以内，所以风筒的外径比常规预留洞口小2mm，方便现场安装时塞入洞口调整位置，面板的外轮廓尺寸比洞口大80mm，保证能够完全覆盖洞口边缘，避免洞口边缘的抹灰层不平整导致的贴合缝隙。电机安装位设置在风筒中心的导流锥内，导流锥的曲面做了流线型优化，能够减少气流通过时的紊流损失，提升排风效率，同时导流锥也能对电机起到防护作用，避免室外雨水、灰尘直接侵入电机腔体，延长设备的使用寿命。

　　叶片与电机轴的连接位做了防松结构设计，建模时预留了键槽与顶丝孔位，保证长期运行时叶片不会出现松动移位的问题。防护格栅的栅条间距严格按照安全规范设置，既不会阻挡气流通过，也能防止室外的飞虫、杂物被吸入风机内部，同时避免人员误触运转的叶片造成安全隐患。面板与风筒的连接采用整体折边加焊接的结构形式，建模时把焊缝的位置做了内藏处理，外表面看不到焊缝痕迹，既提升了外观的整洁度，也能减少焊接变形对面板平面度的影响。

　　在实际工程选型中，这类风机的安装高度一般距离地面2.3米以上，避免人员触碰，同时面板外侧的边缘做了微小的倒角处理，不会出现尖锐的割手问题。风筒的长度与常规墙体厚度匹配，安装后风筒的外端与外墙外表面基本齐平，不会突出墙面过多影响建筑外立面的整洁度。考虑到不同场景的排风需求，建模时把叶片的角度做了参数化关联，后续如果需要调整风量风压参数，只需要修改叶片的安装角度参数就能快速衍生出不同规格的产品，不需要重新构建整体模型，能够大幅提升同系列产品的设计效率。

　　另外，在结构细节上，电机的安装支架采用了三根对称布置的导流筋结构，既能够保证电机安装的同轴度，减少运行时的振动，也能对通过风筒的气流起到导流作用，降低气流的流动阻力。面板背面预留了密封胶条的安装槽，现场安装时可以嵌入橡胶密封胶条，进一步提升面板与墙面之间的密封性能，避免冬季室外冷风倒灌、雨天渗水的问题。所有的安装孔位都做了沉头处理，固定螺栓安装后能够完全沉入面板表面，不会出现突出的螺栓头影响外观，也能避免螺栓长期暴露在室外环境中出现锈蚀问题。
