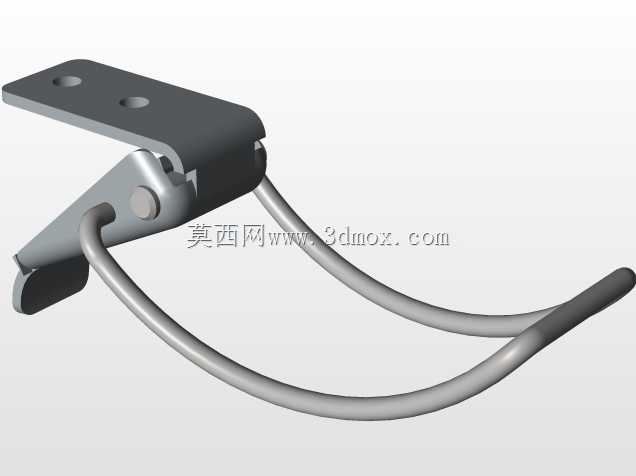

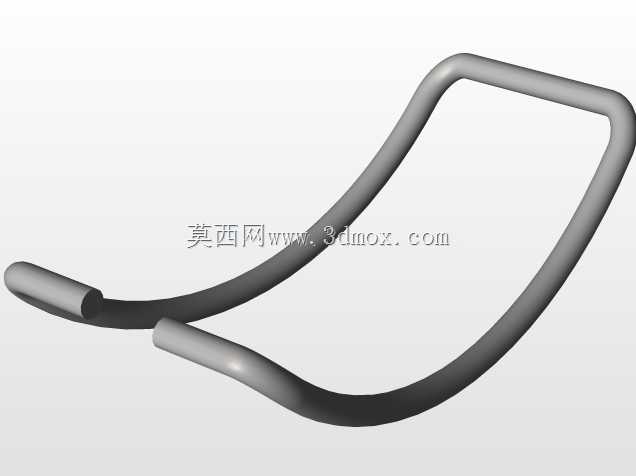

日伏契克辛格尔式快夹锁紧构件

　　这款快夹锁紧构件在工装夹具、小型设备快锁结构、工位治具领域应用十分广泛，日常生产中，无论是生产线旁的工件定位装夹，还是小型设备上需要频繁开合的防护盖、检修门快锁，或是手动工装的快速压紧，都能见到这类结构的身影。它的核心功能是通过扳动活动压臂，实现快速的夹紧与松开动作，相比螺纹旋紧的锁紧方式，操作行程短，锁紧与释放的动作可以在一秒内完成，能大幅降低频繁拆装、开合场景下的操作耗时，在小批量工件加工、装配工位的辅助定位场景中，能有效提升作业效率。

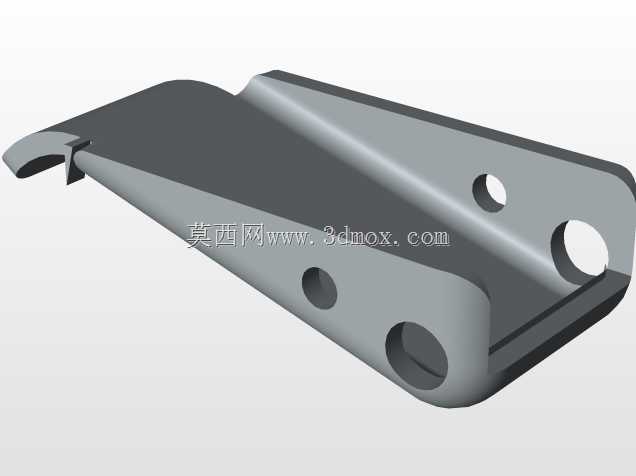

　　从结构设计思路来看，这款构件采用了杠杆加转轴自锁的原理，主体分为固定基座、活动压臂、转轴销三个核心部分。固定基座的尾端设置有安装槽，槽宽18mm，基座整体总长度为40mm，尾端厚度30mm，安装时可以通过嵌入安装位或者穿装紧固件的方式完成固定，基座上预留的销孔直径为3.5mm，对应2mm规格的圆柱销作为转轴，销孔的位置经过力臂核算，确保压臂扳动到锁紧位置时，力线过转轴中心形成自锁，不会因为受振动或者外力冲击出现意外松脱的情况。活动压臂的外形采用了渐变收窄的流线型设计，既能够保证握持扳动时的受力强度，又能减少不必要的材料冗余，压臂的前端设置有16mm宽度的压接端，压接端距离转轴中心的尺寸为24mm，压臂上对应转轴的位置同样开设同规格的销孔，与基座的销孔同轴装配，压臂扳动的开合角度经过校核，完全张开时不会与基座周边的安装结构产生干涉，闭合锁紧时压接面能够与被压紧件完全贴合，保证压紧力均匀分布。

　　从安装边界尺寸来看，构件完全闭合状态下的总高度为19mm，完全张开状态下的最大外伸尺寸为80mm，安装时需要在基座固定位置预留至少长45mm、宽35mm、高20mm的安装空间，压臂活动区域需要预留半径40mm的扇形活动空间，避免周边结构阻挡压臂的扳动行程。基座尾端的安装槽深度为15mm，嵌入安装时的配合公差建议取H7/h6，保证基座固定后不会出现晃动，转轴销的装配建议采用过盈配合压入基座销孔，与压臂的销孔采用间隙配合，保证压臂转动灵活无卡滞，压臂前端的压接面可以根据实际使用场景加装橡胶垫或者金属压头，避免压伤被夹持工件的表面。

　　在实际选型应用时，需要注意这款构件的适用压紧力范围，它更适合100N以内的轻载压紧场景，比如小型电路板的测试工装定位、塑料壳体的装配压紧、设备轻型检修门的快速扣合，不适合重载切削装夹或者大吨位的压紧场景。结构建模时需要重点关注转轴位置的公差配合，以及压臂锁紧位置的角度限位，避免压臂过扳导致自锁失效，同时压臂的外形曲面过渡处需要做圆角处理，避免操作时划伤操作人员的手部，所有棱边的倒角建议取R0.5-R1mm，既去除加工毛刺，也能提升操作的安全性。
