PG7规格optac型电缆穿线密封接头结构

　　在电气柜布线、现场传感器接线、小型机电设备线缆引入口的设计场景中，这类PG7规格的电缆密封入口是布线环节里极易被忽略却直接影响设备防护等级的核心小部件。不少刚入行的结构工程师在做柜体开孔设计时，往往只关注开孔直径匹配，却忽略了接头本身的安装边界、锁紧后的轴向占用空间，导致后期布线时接头和柜内线槽、元器件安装位产生干涉，或是密封压合不到位，达不到IP65以上的防尘防水要求。

　　从实际使用场景来看，这类接头主要承担两个核心功能，一是实现柜体、设备壳体处的线缆穿入导向，避免开孔处的金属锐边割破线缆外护套，造成绝缘层破损引发短路风险；二是通过内部的弹性密封环，在锁紧螺母旋紧时产生径向挤压力，抱紧穿入的电缆外圆，同时填充接头与安装开孔之间的间隙，阻断外部粉尘、水汽沿开孔缝隙进入设备内部的路径，在户外小型设备、车间潮湿工位的电气装置上，这类接头的选型合理性直接决定了设备长期运行的绝缘可靠性。

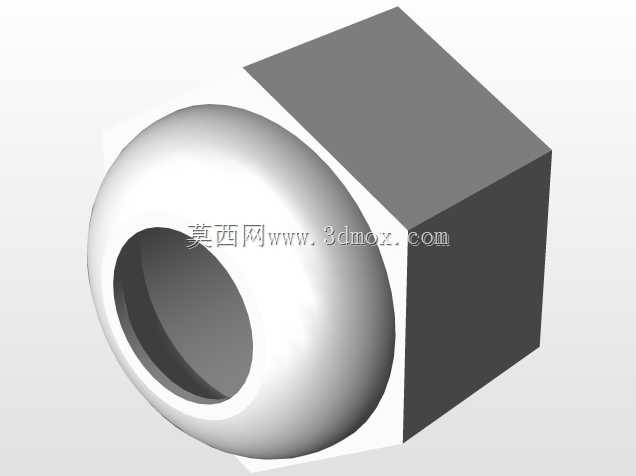

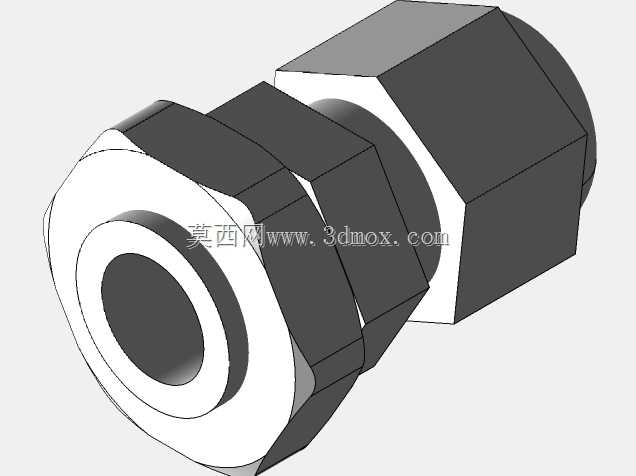

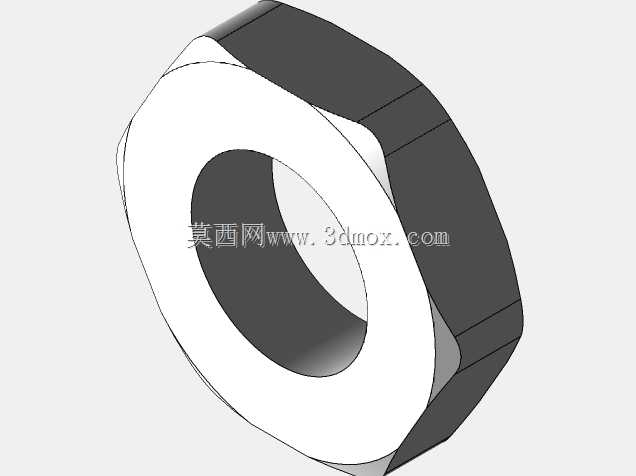

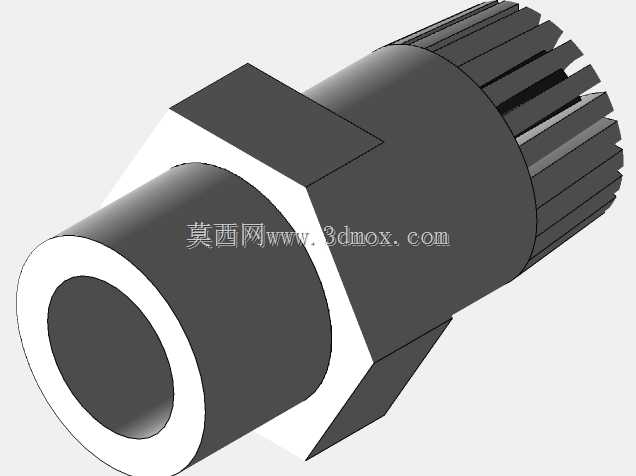

　　从结构设计思路上拆解，这个接头采用了分体式六角结构，两端的六角台分别对应不同的操作需求：靠近线缆穿入侧的六角位是用来配合扳手固定接头主体，避免在旋紧后端锁紧螺母时整个接头跟着转动，扭伤内部穿设的线缆；靠近设备安装侧的六角位则是用来适配安装面板的外侧限位，接头穿过面板开孔后，内侧配合薄型锁紧螺母就能完成在面板上的固定，不需要额外做焊接或是粘接固定，拆装维护十分便捷。中间的阶梯轴段是密封组件的容纳腔，内部的橡胶密封环在未锁紧状态下内孔略大于适配电缆的外径，方便穿线作业，当后端的压帽旋入时，压帽前端的锥面会挤压密封环产生均匀的径向形变，完整包裹住电缆外护套，同时密封环的外圆也会紧贴接头主体的内壁，阻断内部的渗漏路径。

　　在安装边界的尺寸设计上，这类PG7规格的接头适配的是标准PG7螺纹开孔，开孔直径控制在12.5mm左右即可，接头穿入面板后的轴向突出长度，在面板外侧（线缆引入侧）约为18mm，内侧（设备腔体侧）在锁紧螺母旋紧后的突出长度约为8mm，做结构布局时需要在开孔位置周边预留至少15mm的扳手操作空间，避免相邻元器件或是加强筋挡住扳手位，导致现场安装时无法锁紧。六角结构的对边尺寸符合标准紧固件的扳手适配要求，不需要定制专用工具，普通的活动扳手或是对应规格的开口扳手就能完成安装作业，适配现场运维的通用工具条件。

　　不少工程师在建模时容易犯的错误是把密封环的压缩量设置过大，按照刚性件的思路做全尺寸干涉配合，实际生产中橡胶密封环的合理压缩率在25%-30%之间，压缩量过大不仅会导致旋紧力矩过大，操作困难，还会让密封环产生过度形变，长期使用后出现应力松弛，反而降低密封寿命；压缩量过小则会导致抱紧力不足，线缆受外力拉扯时容易出现移位，密封间隙也无法完全填充。这个模型的结构在压帽和主体的配合段做了限位设计，当压帽旋到贴合限位面时，刚好达到密封环的设计压缩量，现场安装时不需要依靠手感判断锁紧程度，旋到拧不动的位置就达到设计要求，降低了现场安装的操作门槛，也避免了人为操作差异带来的密封性能波动。

　　在实际选型匹配时，这类PG7规格的接头适配的电缆外径范围在3mm到6.5mm之间，覆盖了大部分传感器信号线、小型设备电源线的线径范围，接头主体采用硬质工程塑料材质时，绝缘性能优异，不会和金属柜体产生电化学腐蚀，在有弱酸碱腐蚀的车间环境下也能长期使用，相比金属接头成本更低，重量更轻，在非防爆要求的普通工业场景下完全能满足使用需求。建模时需要注意接头内部的穿线孔是光滑过渡结构，没有尖锐的棱角，穿线时不会刮伤线缆护套，入口处做了小的倒角导向，即使是现场快速穿线作业，也能顺利把线缆引入接头内部，不会出现线缆端头顶在台阶处无法穿入的问题。
