工业级DHR80导航灯结构设计方案

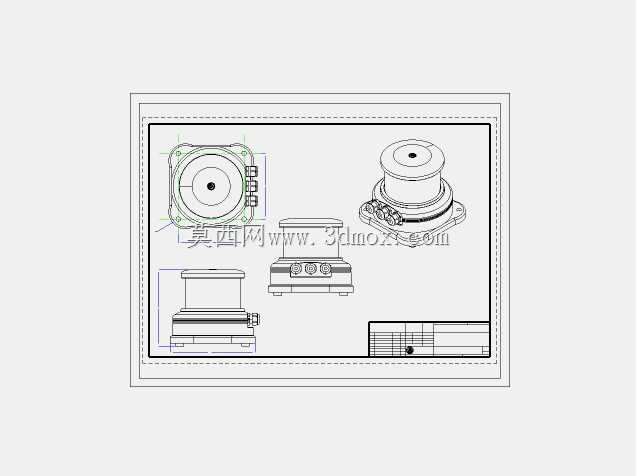

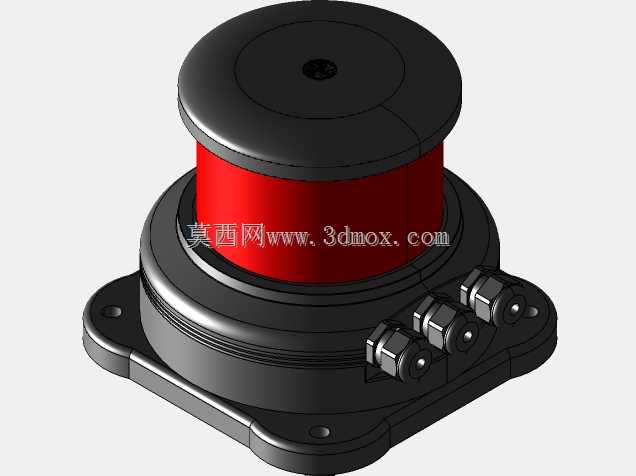

　　在厂区作业通道、港口装卸泊位、户外施工围挡这类需要明确边界指引的场景里，可靠的导航信号装置是保障动线安全、规避作业碰撞的核心部件，本次呈现的DHR80导航灯结构，正是针对这类工业场景的定向指引需求完成的三维结构设计。从实际安装适配的角度出发，这款导航灯采用方形法兰安装底座，底座四个角预留标准通孔，可直接通过螺栓固定在设备平台、护栏立柱、地面预埋件等多种安装基面，安装孔位的间距经过适配性调校，既可以匹配现有多数工业警示灯的安装位尺寸，也能满足新布设场景的快速固定需求，底座边缘做了圆弧过渡处理，避免安装过程中锐边划伤作业人员，同时底座与上部灯体的衔接处设置了多层环形密封槽，可嵌入橡胶密封圈实现IP65级别的防护能力，应对户外雨天、

　　厂区扬尘等复杂工况。灯体中部的发光段采用醒目的红色透光结构，这一设计并非单纯的色彩选择，而是结合工业场景的视觉识别特性——红色光在雨雾、粉尘环境下的穿透距离更远，能够在50米外就被作业人员、移动设备的操作人员清晰识别，发光段的筒体采用等直径圆柱结构，既保证了360度无死角的信号覆盖，也让内部灯板的排布更加规整，无需额外设计异形导光结构就能实现均匀的发光效果，降低后期生产装配的复杂度。上部的端盖采用沉孔式固定设计，端盖中心的沉孔用于隐藏固定螺栓，既保证了顶面的平整性，避免积水积尘，也能防止螺栓长期暴露在户外出现锈蚀，端盖与发光筒体的衔接处同样设置了密封结构，和底座的密封层形成双重防护，避免水汽、粉尘进入灯体内部损坏电路元件。

　　灯体侧部的三个防水接头采用阶梯式排布，相邻接头之间预留了足够的接线操作空间，方便现场布线时快速穿线、锁紧，接头的规格适配常规的工业线缆外径，无需额外定制转接头就能完成电源、信号控制线的接入，接头的朝向统一斜向下方，能够避免雨水顺着线缆流入接头内部，提升长期使用的可靠性。从结构设计的逻辑来看，这款导航灯没有采用复杂的异形曲面，整体以圆柱、方形法兰这类规则几何特征为主，一方面是因为这类规则结构的模具开制成本更低，量产时的成型良率更高，另一方面规则结构的受力分布更加均匀，在遇到户外大风、设备剐蹭等外力作用时，应力能够均匀传递到底座安装位，不会出现局部应力集中导致的壳体开裂。在尺寸边界的把控上，这款导航灯的整体高度控制在适合低位指引的区间，

　　既不会因为高度过高被过往设备剐蹭，也不会因为高度过低被现场杂物遮挡信号，底座的方形轮廓尺寸适配常见的安装支架规格，现场更换旧款导航灯时无需重新打孔、制作转接支架，能够直接替换安装，大幅降低现场改造的工作量。内部的腔体预留了足够的空间，既可以容纳常规的LED灯板、驱动电路，也能根据需求加装光敏控制模块、闪烁控制模块，实现光控自动启闭、故障闪烁提示等扩展功能，腔体内部设置了多个定位柱，电路板可以直接通过卡扣或者螺丝固定在定位柱上，不需要额外设计复杂的固定支架，简化内部装配流程。从实际使用的角度考量，这款导航灯的结构设计充分考虑了后期维护的便捷性，拆开上部端盖就能直接更换内部的灯板和驱动元件，不需要将整个灯体从安装位拆下，现场维护人员只需要常规的螺丝刀就能完成检修操作，大幅降低维护的时间成本。灯体的外壳材质选用耐候性工程塑料，能够在-30℃到60℃的环境温度下长期工作，不会因为低温脆裂、高温软化，适配国内绝大多数地区的户外使用环境，表面做了哑光处理，避免阳光直射时产生反光干扰作业人员的视线。
