立式V型双缸发动机检修支撑夹具

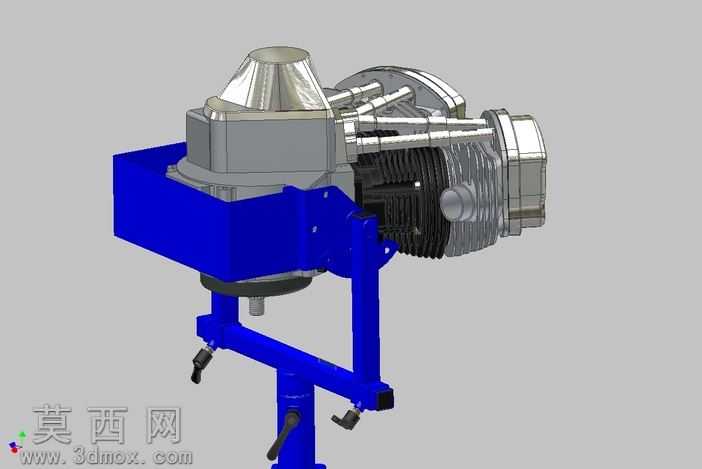

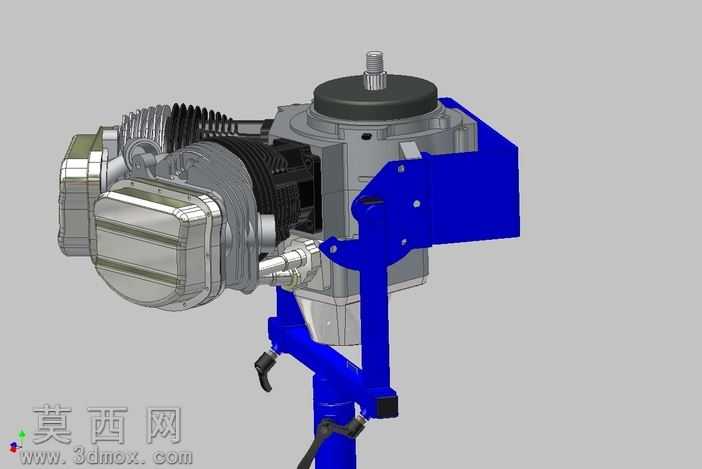

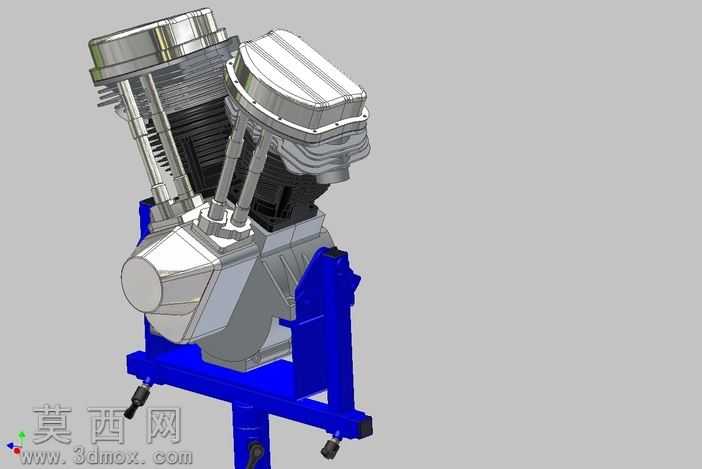

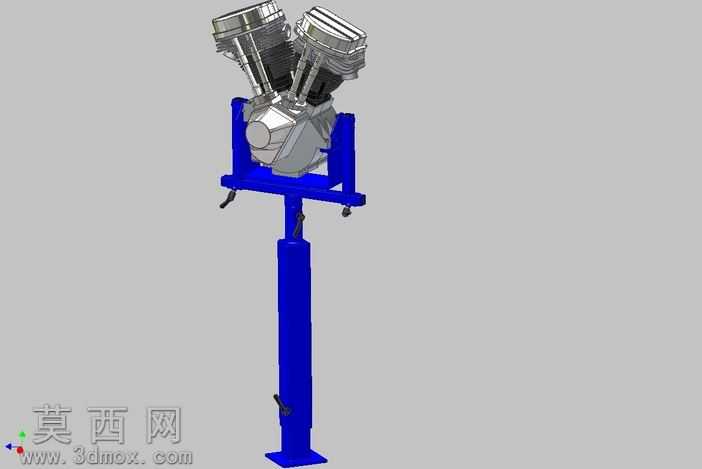

本模型为针对V型双缸摩托车发动机设计的立式检修支撑夹具，整体采用三维参数化建模完成，各部件结构尺寸经过适配校验，可完整匹配对应型号发动机的安装定位需求。模型建模过程中严格遵循机械工装的设计逻辑，先完成底部方形安装底座的结构搭建，底座采用加厚钢板式结构设计，保证放置时的稳定性，避免检修过程中出现侧翻晃动问题；中部为可调节高度的立式立柱结构，立柱表面做光滑金属质感的材质处理，搭配侧面设置的锁紧调节手柄，可根据检修人员的操作身高、作业需求灵活调整支撑高度，调整完成后扳动手柄即可完成锁止固定，操作便捷无松动风险。上部为发动机承载固定架体，架体采用蓝色金属漆材质渲染，两侧设置对称的支撑臂与锁紧旋钮，可精准卡合V型双缸发动机的缸体下部安装位，架体与发动机接触位置做了仿形适配设计，避免夹持过程中对发动机外壳造成刮蹭损伤，同时预留了足够的操作空间，方便检修人员对发动机缸头、气门、传动侧等各个部位进行拆装、检修、调试作业。模型整体结构拆分清晰，各连接部位的螺栓、锁紧件、调节手柄等细节均做了还原建模，渲染阶段对金属部件的反光质感、漆面的哑光质感做了区分处理，发动机部分还原了双缸V型排布的结构特征，缸体散热鳍片、缸头金属部件的细节均有体现，整体装配关系符合机械工装的实际使用逻辑，可作为摩托车维修工装设计、发动机检修作业场景搭建的参考模型，也可用于机械工装类的教学演示案例使用。
