Solidworks基础练习斜槽凸台块结构

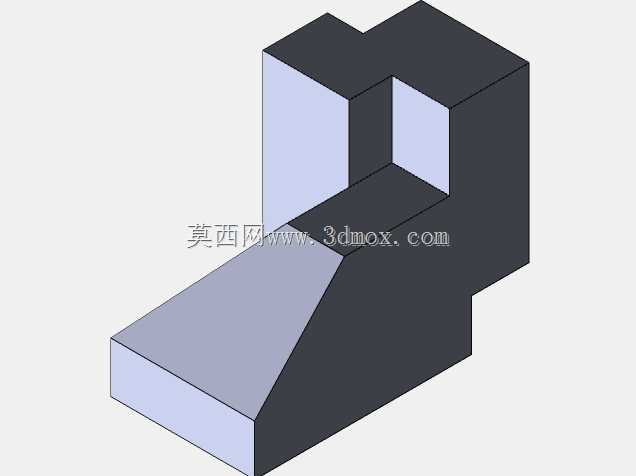

　　这个练习件的结构设计，核心是覆盖机械建模中最常用的基础特征组合逻辑，对应实际生产里小型安装支座、定位挡块类零件的典型构型，这类零件广泛出现在工装夹具定位、小型设备机架连接、输送线侧挡定位等场景中，日常设备运维、非标工装搭建时经常会遇到同构型的零件加工需求。从结构本身来看，零件主体为直角块体基底，上部开设矩形通槽，前端延伸出带斜切面的凸台结构，斜切面从基底前侧底部斜向上延伸至上部槽体的前侧壁，形成连续的过渡斜面，这个斜面在实际应用中多作为导向面使用，比如工件滑入定位槽时的导入面、或者相邻零件装配时的避让贴合面，能有效减少装配时的卡滞问题，也能降低棱角处的应力集中。设计这类零件的时候，首先要确定基底的安装边界，底部平面为主要安装基准面，

　　需要保证平面度要求，对应实际安装时与设备基板、工装台面的贴合需求，后部的竖直立面可作为侧向定位基准，和相邻立板类零件靠紧定位。上部的矩形通槽，槽宽尺寸需要和配套嵌入的零件尺寸做公差配合，槽的两个侧壁平行度、槽底与基底底面的平行度都是关键形位公差要求，实际生产中如果是作为定位槽使用，槽宽一般取H7或者H8的公差等级，保证嵌入件的配合精度。前端的斜凸台部分，斜面的倾斜角度是设计核心，角度大小直接决定导向行程和导向高度的比例，比如作为工件导入面时，角度过小会导致凸台伸出长度过长占用过多安装空间，角度过大则会失去导向效果，工件容易卡在斜面端部，常规导向用途的斜面角度多取30度到45度之间，这个练习件的斜面角度刚好落在这个常用区间内，

　　能让初学者直观理解角度选择对功能的影响。建模过程的逻辑和实际加工逻辑是对应的，首先拉伸生成主体基底块，这一步对应实际下料后的粗加工方块，之后拉伸切除出上部的矩形通槽，对应铣削工序开槽，最后通过拉伸或者放样切除生成前端的斜切面，对应铣削斜面的工序，整个建模顺序和零件加工工序顺序一致，能帮助初学者建立建模与加工对应的思维，而不是单纯堆砌特征。从安装边界来看，这类块类零件的整体尺寸不会过大，常规同类型实际零件的长宽高多在100mm以内，底部可以开设沉头孔用于螺栓固定，不过这个练习件暂时没有做孔特征，重点放在块体、槽、斜面三个核心特征的组合练习上。结构的壁厚设计上，槽体的侧壁厚度、斜凸台的根部厚度都要满足刚性要求，实际使用中如果壁厚过薄，

　　受侧向冲击力时容易出现变形，导致定位失效，练习件的壁厚取值均匀，没有出现薄壁或者突变的结构，符合常规机械零件的壁厚设计原则，不会出现应力集中的薄弱位置。另外这个结构的所有棱边，实际生产中都会根据需求做倒角或者圆角处理，避免锐边割手，同时减少热处理时的棱边开裂风险，练习件里虽然没有做倒圆角特征，但建模逻辑里预留了添加倒角圆角的特征位置，后续可以很方便的添加这类工艺特征。对于初学者来说，练习这个结构能掌握草图完全定义的判断方法，拉伸凸台、拉伸切除这两个最常用特征的操作逻辑，同时理解基准面选择对特征生成的影响，比如斜切面的草图基准选择，是选前视基准面绘制斜线还是选斜面所在的自定义基准面，不同的选择对应不同的建模思路，也对应不同的加工定位思路。这类基础结构是复杂机械零件的构成单元，很多复杂的箱体类、支座类零件，拆解后都是由块体、槽、斜面、凸台这些基础特征组合而成，掌握这个练习件的建模逻辑，后续遇到同类型的实际工程零件时，就能快速拆解特征，确定合理的建模顺序，提高建模效率，同时也能更好的理解零件结构对应的功能需求，避免出现建模结构和实际加工、使用需求脱节的问题。
