方形带安装孔法兰连接座结构设计

　　在流体输送管路、液压动力单元、气动控制系统以及各类需要轴系穿设固定的设备结构中，这类方形法兰连接座是应用频次极高的基础连接件，很多刚接触结构设计的工程师容易忽略这类零件的细节设计，往往只画出大致外形就投入生产，最后现场安装时才发现干涉、密封失效、安装孔对位不准等问题，反而拖慢整体项目进度。

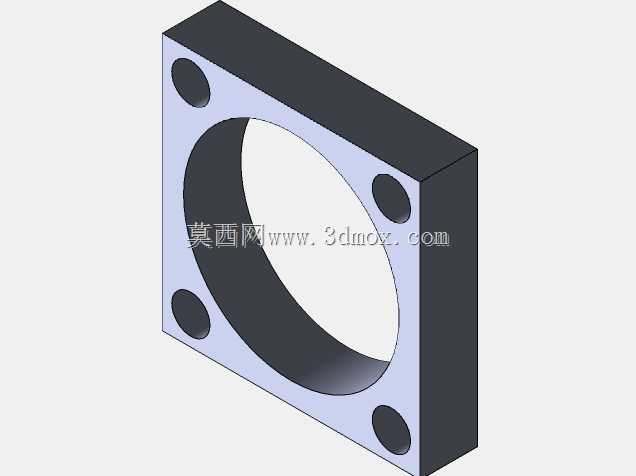

　　从实际使用场景来看，这类方形法兰相比圆形法兰，在安装空间受限的方形安装面场景下适配性更强，比如设备侧立面的预留安装位为方形沉台时，方形结构可以直接嵌入沉台实现径向定位，不需要额外加工定位销孔，就能避免安装后法兰受管路振动出现周向转动。四个角的通孔是标准的螺栓穿设位，设计时需要注意孔位的位置度公差，通常控制在0.1mm以内，避免现场安装时螺栓无法顺利穿入配对法兰的螺纹孔；中心的大直径通孔是介质或者轴类零件的穿设通道，孔的内壁粗糙度需要根据使用场景调整，如果是走液压油、冷却水等流体介质，内壁粗糙度要达到Ra1.6以下，减少流体阻力的同时，也能避免杂质在粗糙内壁附着堆积；如果是作为轴的穿设支撑位，孔的内径公差需要按照H7级精度控制，和配套的轴套或者密封件形成过盈或者过渡配合，保证运转过程中不会出现偏心晃动。

　　设计这类零件的时候，首先要确定的是中心通孔的通径，这个尺寸直接决定了法兰的整体规格，通径确定后，按照螺栓的公称直径反推四个安装孔的中心距，通常M6的螺栓对应孔中心距比法兰外轮廓单边小8-10mm，保证螺栓安装时有足够的扳手操作空间，不会出现扳手碰法兰侧壁的情况。法兰的厚度设计需要考虑两个核心因素，一是螺栓预紧后的结构强度，避免拧紧螺栓后法兰出现翘曲变形，导致密封面贴合不严出现泄漏；二是密封槽的加工深度，如果是需要加装O型密封圈的使用场景，法兰贴合面需要加工对应规格的密封槽，槽深要控制在密封圈线径的70%-80%，保证预紧后密封圈有合适的压缩量，既不会因为压缩量过大失去弹性提前老化，也不会因为压缩量不足出现密封失效。

　　从安装边界来看，这类方形法兰的外轮廓四个角通常会做小尺寸的倒角处理，一是去除加工后的锐边，避免安装时划伤操作人员，二是在嵌入方形安装沉台时，倒角可以起到导向作用，降低对位难度。法兰的两个大平面是核心的安装贴合面，平面度公差需要控制在0.05mm以内，如果平面度超差，哪怕螺栓拧紧力矩达标，两个贴合面之间也会存在细微缝隙，走带压介质的时候很容易出现渗漏。很多新手设计时容易忽略安装面的平面度要求，加工时只按照普通粗铣要求交付，最后现场试压时出现泄漏，只能返工重新磨削平面，反而增加了加工成本。

　　在不同的应用场景下，这类法兰的材质选择也有区别，普通水循环管路用普通Q235钢材做表面发黑处理即可满足防锈要求；液压系统用的法兰需要选用45号钢调制处理，提高整体强度，承受更高的系统压力；如果是用在化工介质输送场景，需要选用304或者316不锈钢材质，避免介质腐蚀零件表面；食品级输送场景下还要做表面抛光处理，达到卫生级要求，避免物料残留滋生细菌。另外设计时还要考虑安装后的受力情况，如果法兰单侧连接的管路重量较大，需要在法兰下方增加支撑筋结构，避免长期受重力作用导致法兰变形，或者螺栓受剪切力断裂。

　　建模过程中，这类零件的特征逻辑非常清晰，首先绘制方形基体的草图，拉伸对应厚度后，先切除中心的大通孔，再定位四个角的安装孔位置，切除安装孔后做边缘的倒角和圆角处理，最后根据使用需求添加密封槽、定位销孔等辅助特征。需要注意的是四个安装孔的位置要采用对称约束，保证零件关于中心轴对称，这样安装时不需要区分方向，降低现场安装的出错概率。很多初学者建模时会随意标注孔位尺寸，没有添加对称约束，最后导出工程图时发现孔位中心距不对称，加工出来的零件无法和标准配对法兰互换，只能报废重做。

　　实际选型使用时，还要注意配对法兰的密封面形式，如果是凸面法兰配对，这个法兰的贴合面就要做成凹面，和凸面形成嵌合定位，进一步提高密封性能；如果是采用平密封面，就要保证两个贴合面的粗糙度一致，避免硬软材质搭配时出现压痕影响密封效果。螺栓的拧紧力矩也要按照法兰厚度和螺栓规格匹配，不能一味拧得过紧，不然会导致法兰局部应力过大出现裂纹，尤其是铸铁材质的法兰，过大的预紧力很容易导致零件碎裂。
