VFFS立式包装机进料导筒结构设计

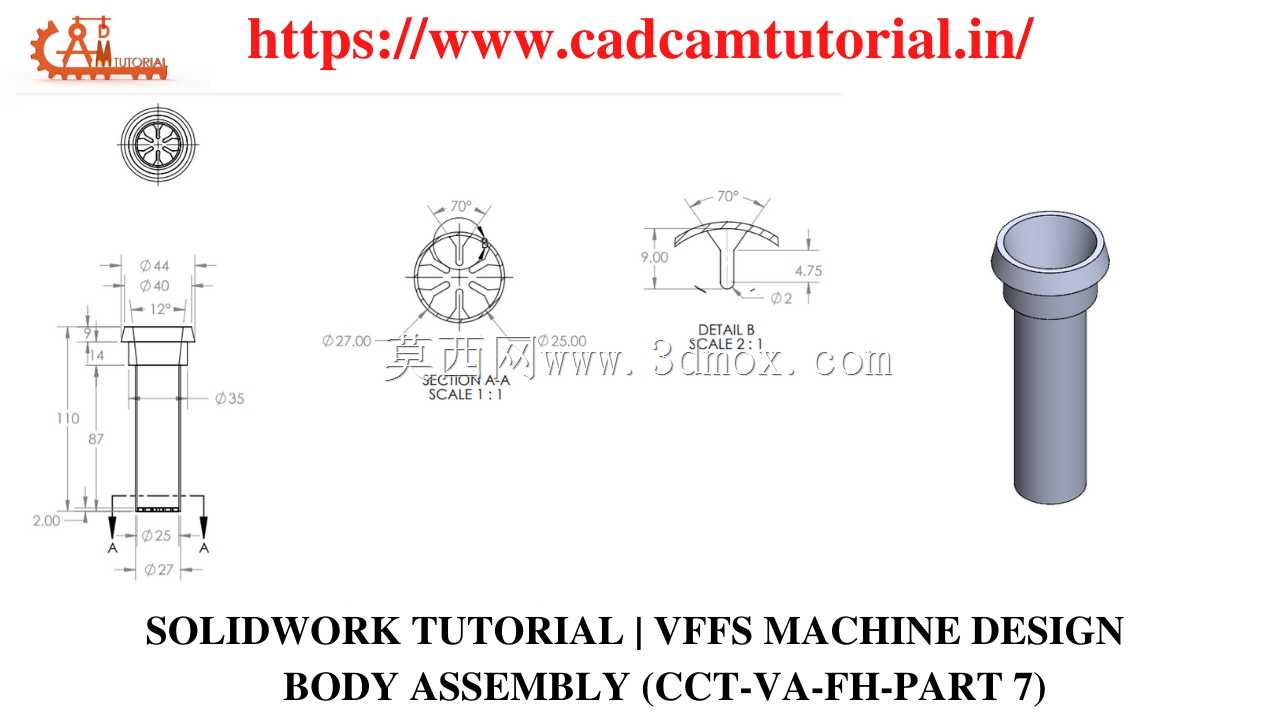

　　该零件为立式连续制袋充填封口包装设备的进料导向核心部件，主要应用于食品、日化、医药等行业的散料、颗粒、粉剂类物料的立式包装生产线中，承担将计量完成的物料平稳导入成型包装膜筒的关键作用，直接影响包装过程的物料落料精度、包装封口质量与整机运行稳定性。在实际生产线运行中，该部件安装于计量装置出料端与袋成型器之间的衔接位置，上端对接计量出料口，下端伸入成型器的膜筒围合区域，需要保证落料过程中物料不会飞溅粘附到包装膜的热封区域，避免出现封口夹料、封合不牢的质量问题。从结构设计逻辑来看，该零件采用上部扩口、下部直筒的流线型结构，上端的喇叭状扩口设置了70°的导向锥面，能够适配计量装置出料时的物料散射角度，避免物料在进料口处出现搭桥、卡滞问题，

　　同时扩口边缘做了圆角过渡处理，防止物料流动过程中出现残留积料，尤其针对粉剂类物料，能够减少物料在筒壁的粘附堆积，降低不同批次物料生产时的交叉污染风险。下部直筒段的外径尺寸严格匹配对应规格袋型的成型器内径，直筒外壁与成型器围合的包装膜之间预留均匀间隙，既不会刮蹭运行中的包装膜造成膜材跑偏、划伤，也不会因为间隙过大导致物料从间隙散落到热封工位。从尺寸边界来看，该零件总长度满足对应机型的安装空间要求，上端扩口的最大外径适配计量装置的出料口法兰安装尺寸，直筒段的壁厚经过强度校核，能够承受物料持续冲刷的磨损，同时兼顾零件自重，不会对上端安装结构造成额外负载。零件的安装定位依靠上端法兰结构，与计量出料端采用同轴定位设计，

　　保证落料中心线与袋型中心线完全重合，避免落料偏斜导致的物料偏载、袋型歪斜问题。在细节设计上，筒体内壁做了光滑过渡处理，所有转角位置均设置圆角，消除物料流动的死角，针对有腐蚀性的物料场景，该结构也可通过更换耐腐蚀材质适配不同生产需求，同时直筒段的长度设计考虑了不同充填高度的适配性，能够在一定范围内调整安装高度，适配不同袋长的包装生产需求。在实际设备运行中，该部件的结构合理性直接影响包装机的运行速度，流畅的内壁导向能够让物料下落速度更快，缩短单袋充填的周期，提升整机生产效率，同时避免物料飞溅带来的设备清洁负担，减少生产线的停机清理频次。设计过程中需要重点考量物料特性与结构参数的匹配，针对流动性差的粘性物料，可适当增大锥面角度、

　　提升内壁光洁度；针对大颗粒物料，可适当增加直筒段内径，避免颗粒卡堵。该零件的建模过程严格遵循自上而下的装配设计逻辑，在整机装配环境中匹配相邻部件的安装接口，保证与计量模块、成型模块、拉膜模块的位置精度，所有尺寸公差均按照包装机械的行业通用精度要求设定，兼顾加工经济性与装配适配性，不需要过高的加工精度即可满足使用需求，适合批量加工配套。
