精密机用台钳夹持工装结构设计

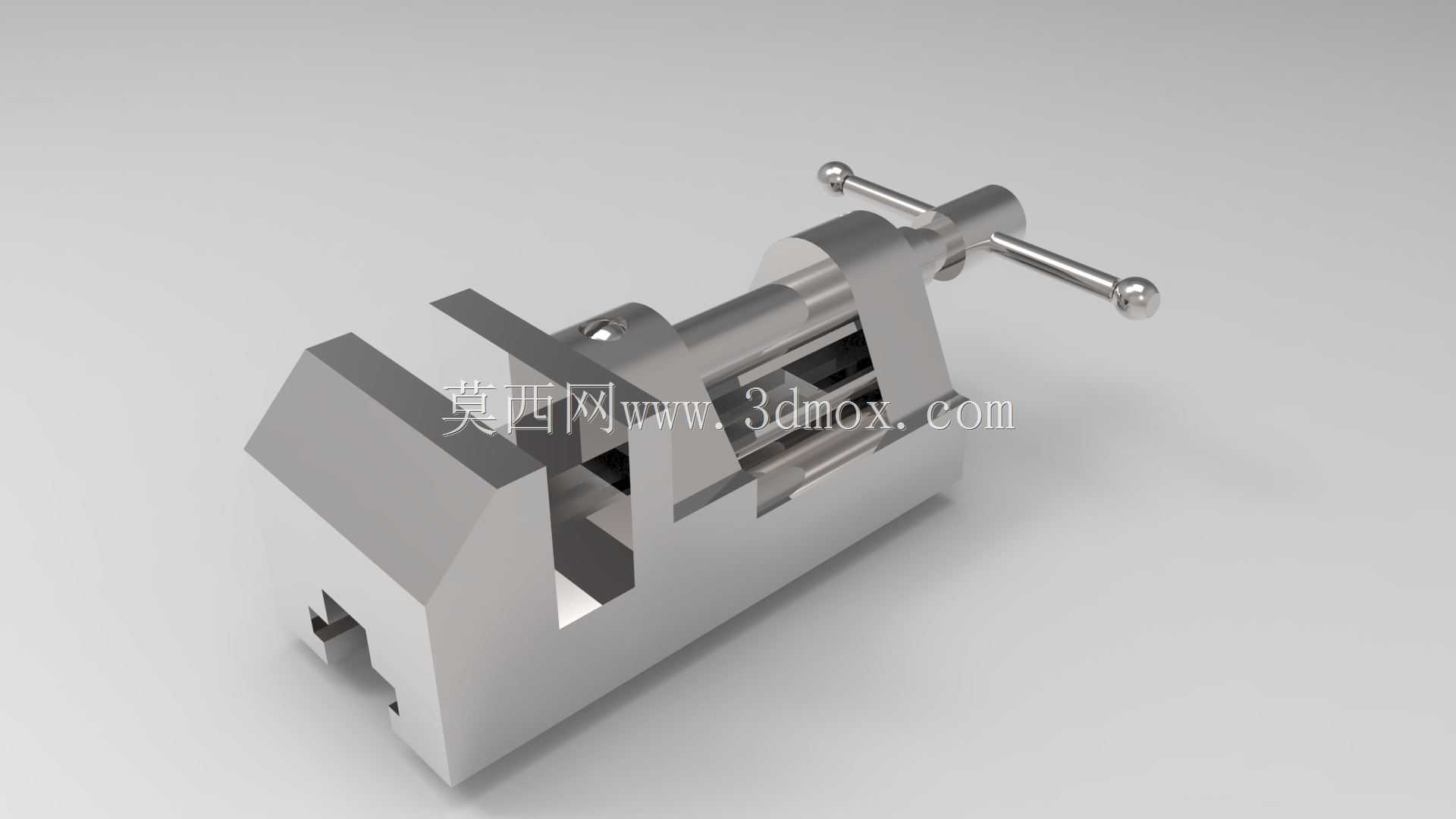

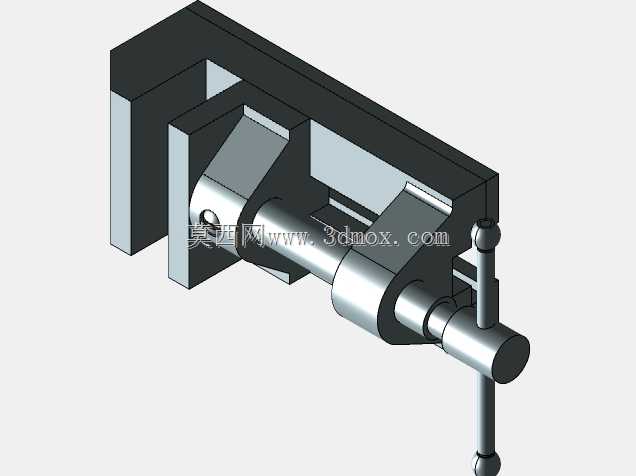

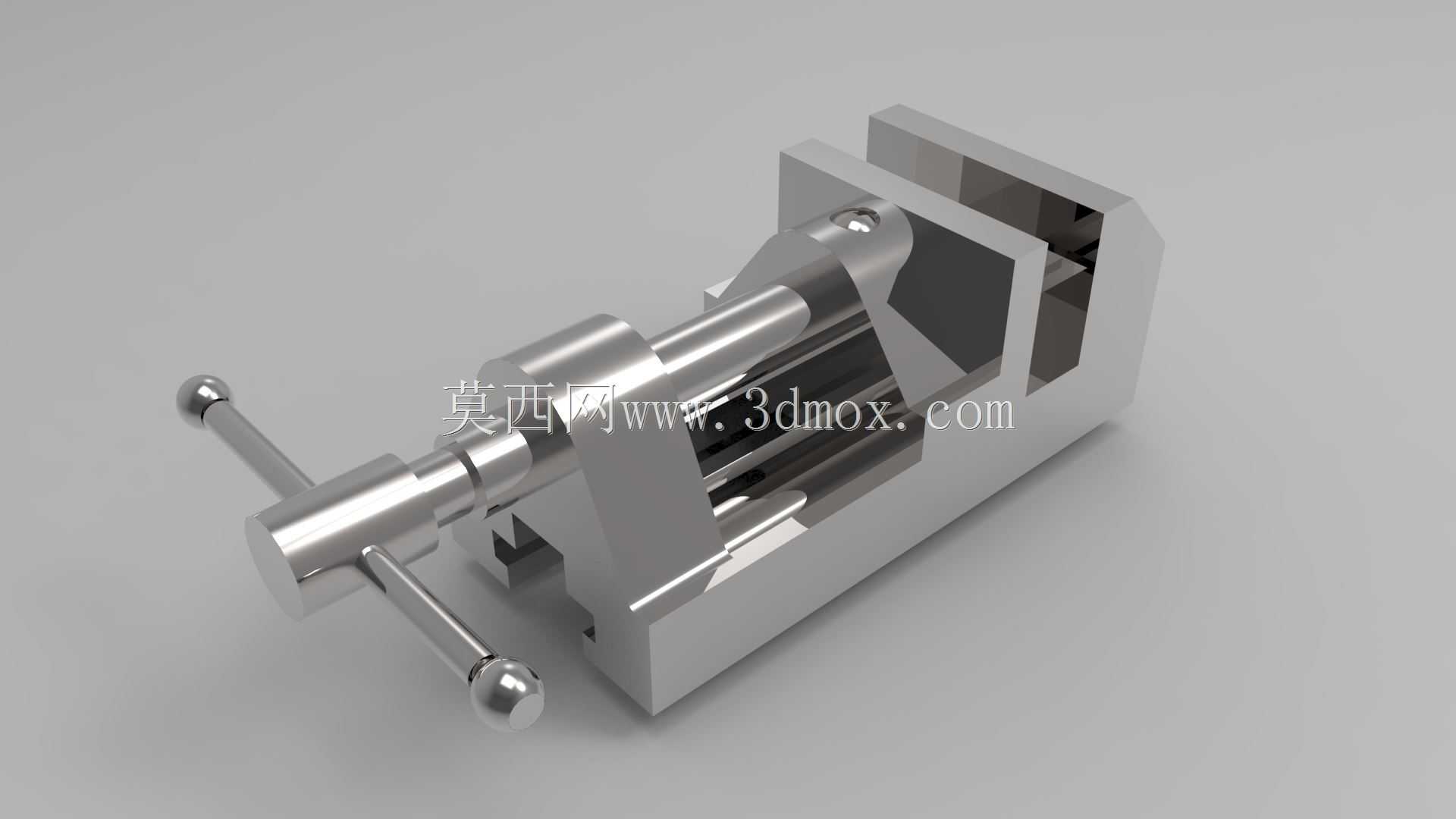

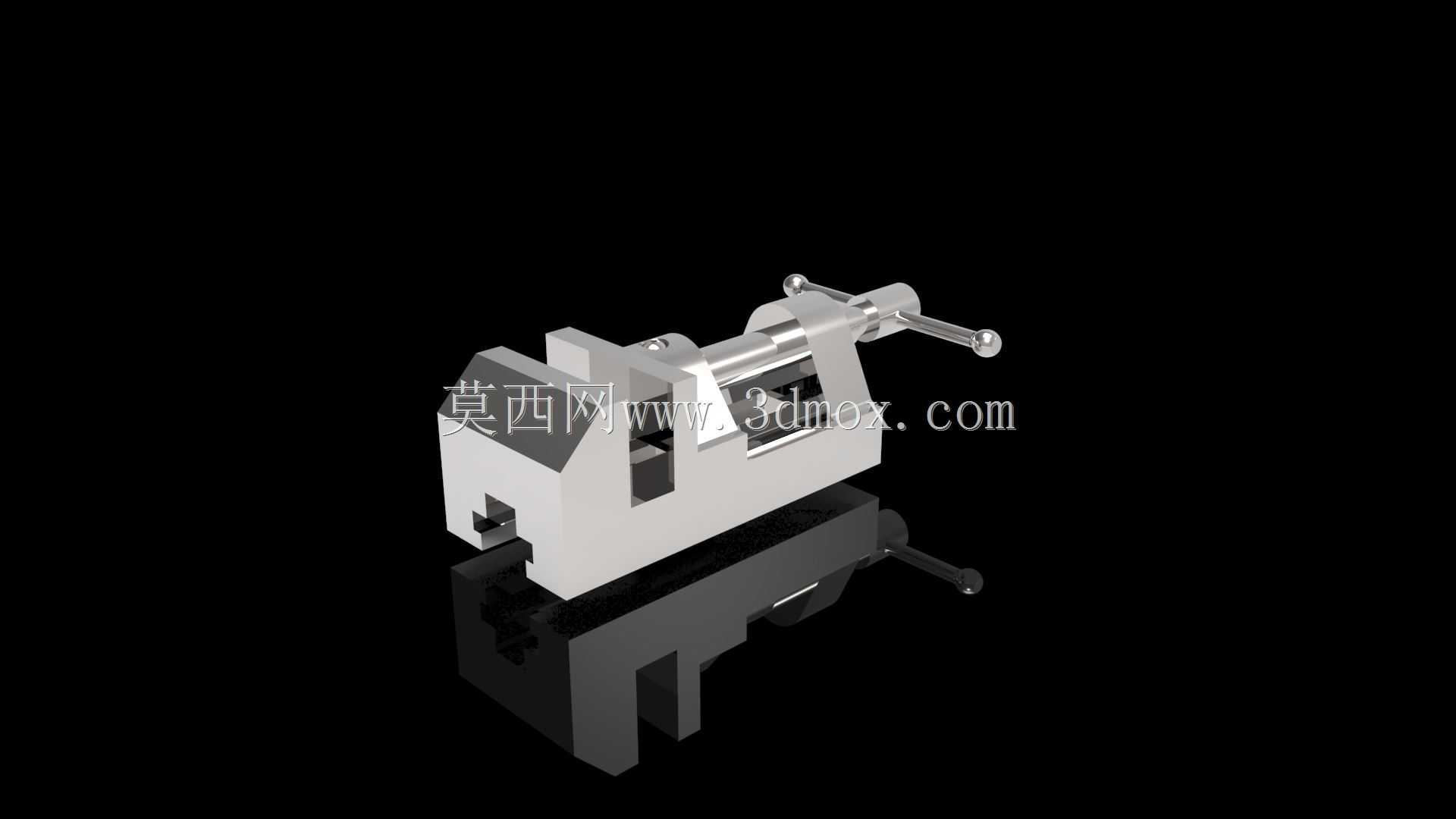

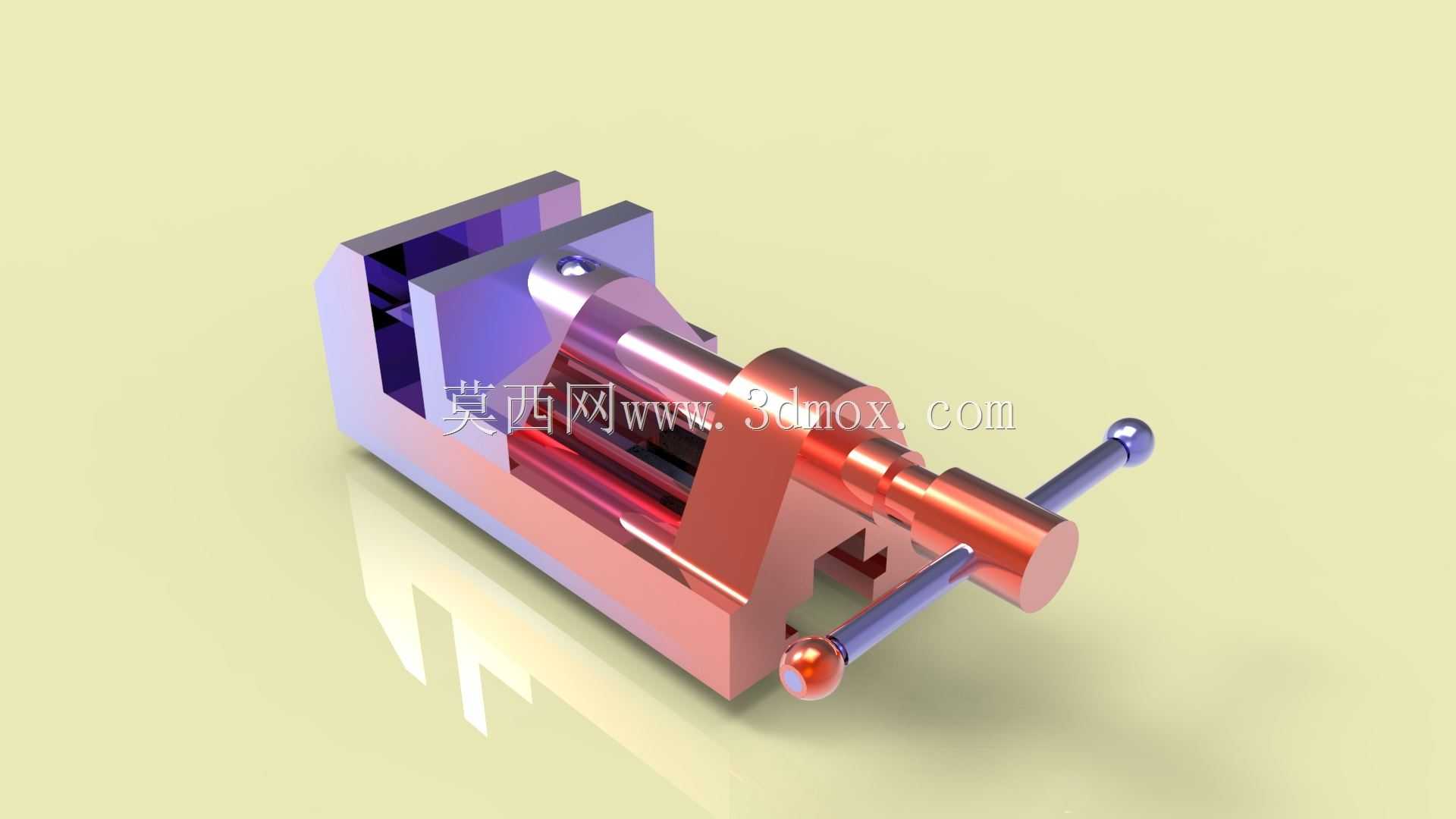

　　在常规机械加工车间的钳工作业区、小型零件铣削工位、钻孔攻丝作业单元，这类台钳是工位上最基础也最核心的夹持定位部件，区别于重型机用平口钳的大夹持行程设计，这款台钳的整体结构更偏向小型精密零件的装夹需求，整体采用金属切削加工的一体式框架结构，固定钳身与活动钳身的配合面采用研磨级的滑动导轨面设计，间隙控制在0.02mm以内，避免装夹过程中出现钳口上翘、工件偏移的问题。从结构设计逻辑来看，这款台钳的传动部分采用梯形丝杠副传动，而非普通三角螺纹，梯形螺纹的牙型角为30度，传动效率适中，同时具备良好的自锁性能，当摇动手柄带动丝杠旋转推动活动钳身进给时，不会因为切削过程中的振动导致钳身松脱，丝杠的端部采用球面顶紧结构与活动钳身配合，

　　保证夹持力可以均匀传递到钳口位置，不会出现偏载导致的丝杠弯曲。钳身的底座部分设计有标准的T型槽安装位，可以直接适配常规铣床、钻床工作台的T型槽螺栓规格，安装时可以通过底座的定位键槽与工作台的导轨找正，保证固定钳口与机床进给方向的平行度误差控制在0.01mm/100mm以内，满足精密零件加工的定位要求。外形尺寸方面，这款台钳的钳口宽度设计为75mm规格，最大夹持行程为100mm，整体闭合状态下的总长度在280mm左右，总高度控制在110mm，不会因为过高的钳身导致加工时刀具悬伸过长引发振刀，活动钳身的滑动行程全程无卡顿，丝杠的手柄采用球头设计，操作时的握持力矩符合人体工程学，单手即可完成快速进给与最终夹紧动作。实际应用场景中，

　　除了常规的金属切削加工装夹，这类台钳也常用于模具修配工位的零件打磨、装配定位，以及小型工件的焊接定位辅助，钳口部分设计有可更换的硬质钳口板，钳口板表面加工有交叉网纹，增加夹持摩擦力的同时，当钳口磨损后可以快速更换，不需要整体报废钳身，降低长期使用的维护成本。设计过程中，针对钳身的受力变形问题，固定钳身的侧壁采用了加强筋结构，在最大夹持力作用下，钳口的张开变形量控制在0.03mm以内，保证装夹刚性，避免加工过程中工件让刀。丝杠的支撑端采用铜套衬套设计，相比轴承支撑结构，铜套的抗冲击性能更好，适合钳工工位频繁的敲击、重载装夹作业场景，同时铜套的润滑维护更简单，定期加注润滑脂即可保证长期顺畅运行。在安装边界上，

　　底座的安装孔间距为160mm，适配绝大多数小型钻铣床、台钻的工作台安装尺寸，不需要额外制作过渡转接板，钳身的侧面设计有基准面，可以直接靠紧工作台的定位挡块实现快速找正，减少工位准备的辅助时间。整体结构没有多余的复杂零部件，所有零件都采用常规机械加工工艺即可制作，活动钳身与固定钳身的滑动面采用燕尾槽结构，配合间隙可以通过外侧的调节镶条进行调整，长期使用出现磨损后，可以通过调整镶条的压紧量恢复配合精度，延长设备的整体使用寿命。
