光可调叉型连接支座结构设计

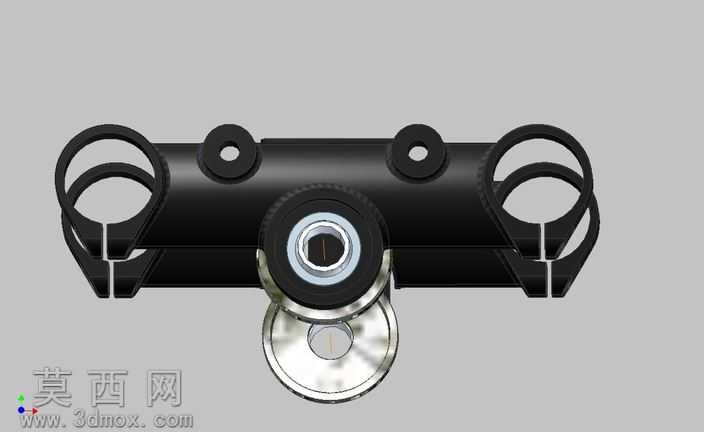

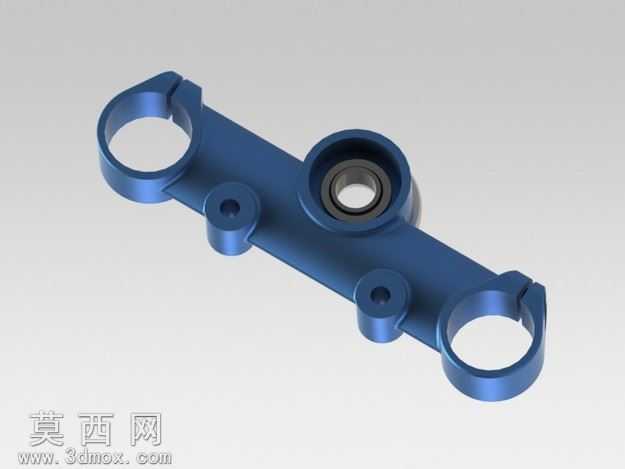

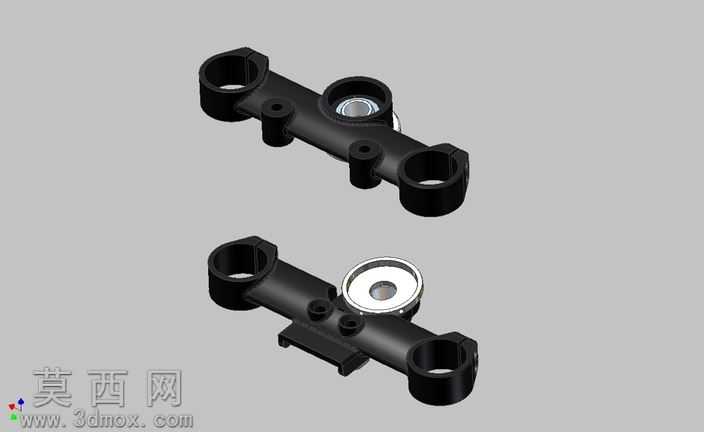

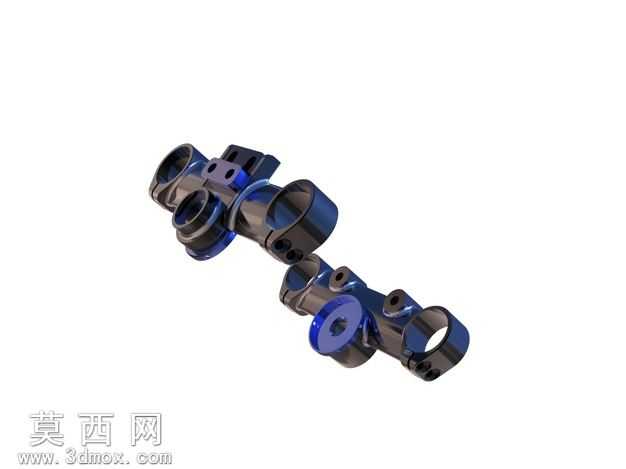

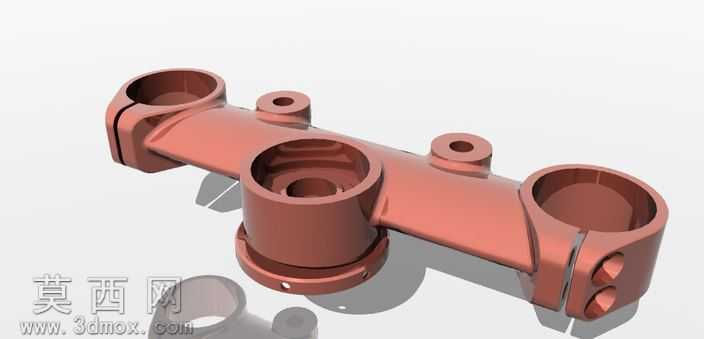

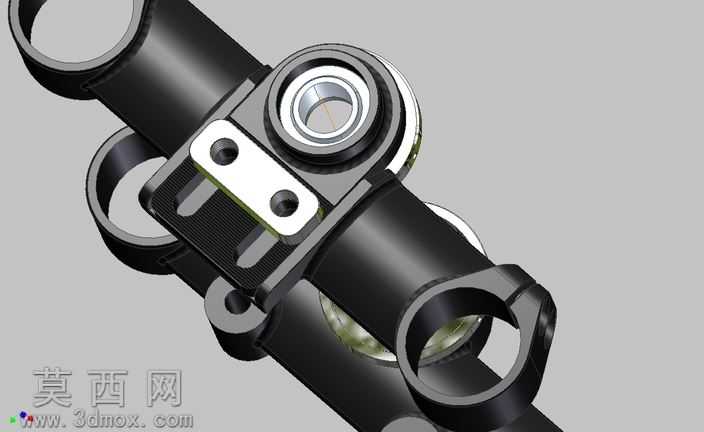

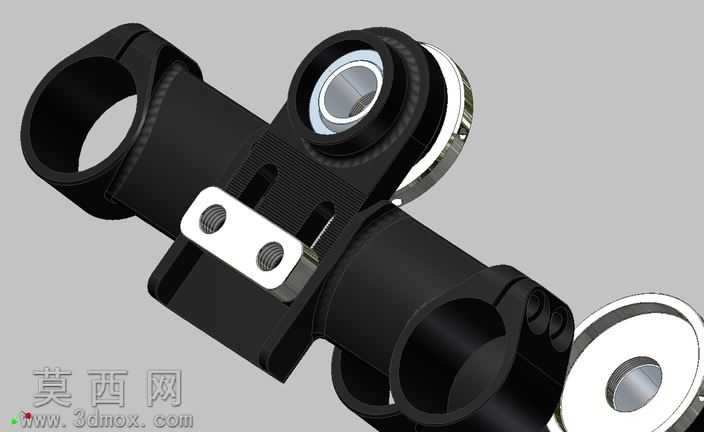

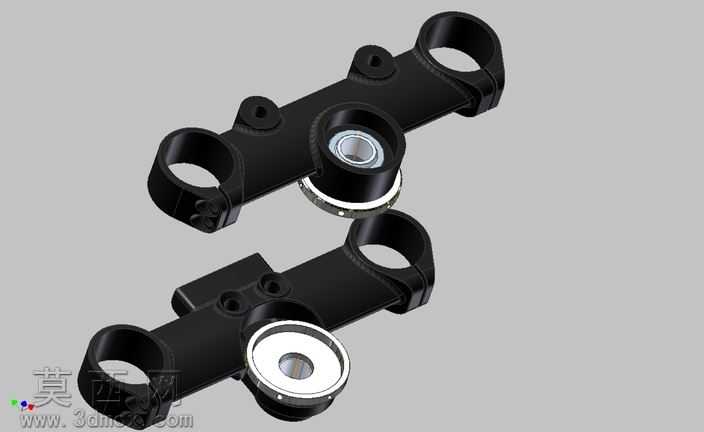

本作品为光可调叉型连接支座的三维建模设计，建模过程中优先采用参数化特征建模思路，以对称布局作为整体结构的基准框架，先绘制主体横梁的纵向拉伸轮廓，精准控制横梁的壁厚与整体长度比例，保证结构强度的同时控制整体重量。主体两端设计为同轴的环形安装套结构，建模时严格保证两个安装套的内孔同轴度公差，预留出适配对应轴径的装配间隙，环形套外侧做了微小的倒角处理，避免装配过程中出现锐边刮蹭的问题。横梁中部设置可调光学组件安装位，建模时单独拆分出安装座的嵌套结构，设计了可微调的定位凸台与卡槽结构，能够适配不同规格的光学镜片组件，实现光路位置的精准调节，安装位周边设置三个小型定位凸柱，用于固定光学组件的压片结构，防止使用过程中组件出现移位。模型材质渲染阶段，主体结构采用哑光黑色工程塑料材质，调整材质的粗糙度参数模拟注塑件的细腻磨砂质感，中部光学安装位的嵌套环采用亮面金属材质，通过调整反射率与高光参数呈现金属件的光亮质感，与主体黑色塑胶形成清晰的材质层次区分。结构设计上充分考虑实际装配需求，横梁侧面预留两个小型螺纹安装孔位，可用于固定外接的调节拨片或者定位销钉，底部设置卡扣式定位槽，能够快速卡入配套的安装导轨，实现整个支座的快速拆装与位置调整。建模过程中对所有的棱边都做了统一的圆角过渡处理，避免应力集中问题提升零件的结构耐用性，各个装配特征之间预留了合理的公差间隙，保证实际生产后能够顺利完成装配，可调结构的活动行程经过反复模拟校验，能够满足常规光路调节的行程需求，整体结构紧凑布局合理，没有多余的冗余结构，兼顾了功能性与轻量化的设计要求。
