卧式液压注塑成型设备三维结构

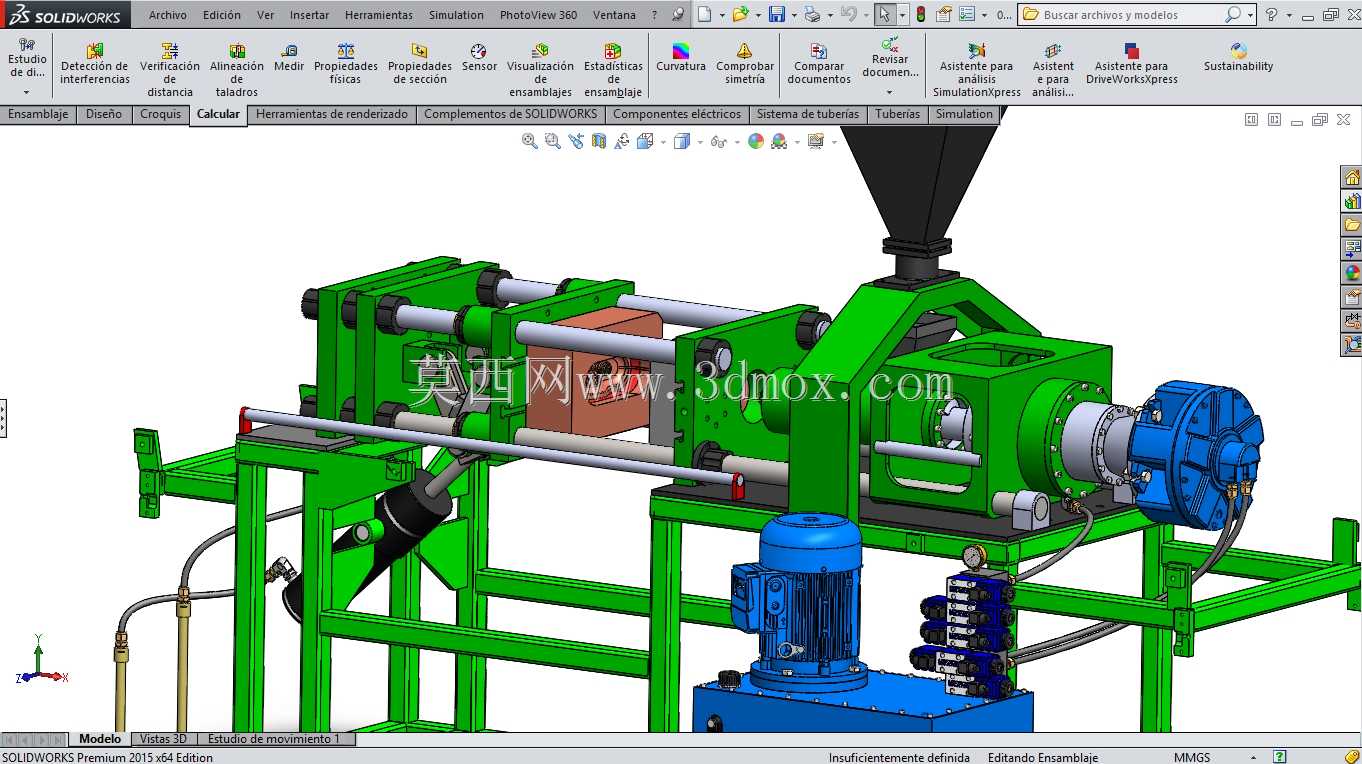

　　这套三维结构还原的是小型卧式液压驱动注塑成型设备，在小批量塑料制品试制、小型精密塑件生产场景中应用广泛，常见于电子接插件生产、日用塑料配件加工、小型工程塑料样件打样的车间工位，适配PP、ABS、PE等常规热塑性塑料的成型加工。从结构布局来看，设备采用分体式机架承载，底部方管焊接框架作为整体安装基准，所有功能单元的安装面都经过铣平处理，保证各部件同轴度与平行度满足运行要求，机架底部预留了地脚螺栓安装孔位，可直接固定在硬化车间地面，无需额外做混凝土基础，适配小型加工车间的灵活布置需求。合模单元采用双导柱导向结构，两根平行镀铬导柱贯穿动模板与定模板，配合线性衬套减少开合模过程的摩擦阻力，合模动作由侧向布置的液压油缸驱动，

　　油缸铰接在机架与动模板之间，可抵消部分合模过程的偏载力，避免导柱出现单侧磨损；定模板侧预留了模具安装螺纹孔阵列，适配不同尺寸的小型注塑模具，动模板侧设置了顶出机构安装位，内置液压顶出油缸，可在开模到位后自动顶出成型塑件，顶出行程可通过油缸内置的磁致伸缩传感器调整，适配不同深度塑件的脱模需求。塑化注射单元布置在合模单元的轴向对侧，上方设置锥斗式料斗用于承接待加工塑料颗粒，料斗下方连接料筒加热段，料筒外部包覆陶瓷加热圈，可分段设定加热温度，适配不同塑料的塑化温度要求；料筒内部设置输送螺杆，螺杆由尾部的液压马达驱动旋转，完成塑料颗粒的输送、混炼与塑化过程，注射动作由注射油缸推动螺杆轴向移动完成，将塑化完成的熔融塑料高压注入模具型腔。

　　液压动力单元独立布置在机架侧下方的安装平台上，包含油箱、叶片泵、驱动电机、阀组与油路管路，叶片泵由立式三相异步电机驱动，提供整个设备所有液压动作的压力油源，阀组采用叠加式液压阀集成布置，包含溢流阀、换向阀、节流阀、单向阀等元件，分别控制合模、注射、螺杆旋转、顶出等动作的压力、速度与方向，所有油路采用高压液压软管连接，硬管部分采用无缝钢管折弯成型，管路布置避开设备运动部件的运行轨迹，避免运行过程中出现管路磨损剐蹭。设备的电气控制元件安装在阀组侧方的安装支架上，预留了操作面板的安装接口，可外接温度控制模块、动作逻辑控制器，实现注塑工艺参数的设定与运行状态监控。从安装边界来看，设备整体长度方向沿合模轴向延伸，

　　宽度方向不超出机架两侧的液压管路布置范围，高度方向最高点为料斗顶部，安装时需在料斗上方预留足够的补料空间，设备后侧预留了散热与维护空间，可方便操作人员更换加热圈、清理料斗、检修液压阀组，日常维护时无需拆解主体结构即可完成易损件更换。设计过程中优先考虑了小型生产场景的实用性，没有冗余的复杂结构，所有受力部件都做了加强处理，比如合模导柱的支撑座采用加厚钢板焊接，油缸铰接点设置了自润滑轴承，减少长期运行的磨损量，液压油箱设置了液位计与空气滤清器，可实时观察油位，避免油泵吸空，同时过滤进入油箱的空气杂质，延长液压油使用寿命。
