管壳式换热器内部流场流动模拟分析

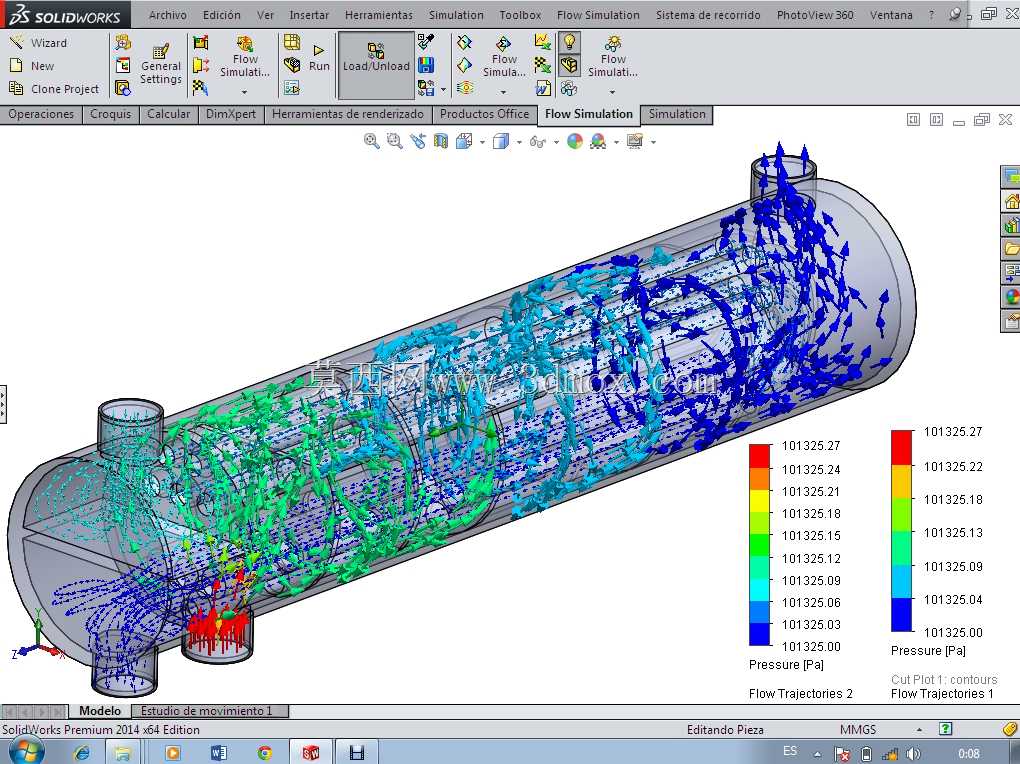

　　在石油炼化、化工生产、集中供热、暖通空调以及工业余热回收场景中，管壳式换热器是应用占比最高的间壁式传热设备，其内部流体的流动状态直接决定传热效率、压降损失以及长期运行的结垢倾向，很多现场出现的换热效率不足、壳程流道死区积垢、管束局部冲蚀等问题，本质都和壳程与管程的流体流动分布不均直接相关。这次的流动模拟模型，完整还原了卧式单壳程双管程管壳式换热器的内部流道结构，包含壳程筒体、进出口接管、折流板缺口、管束间隙、管程进出口腔室等全部过流区域，没有对局部窄缝流道做简化省略，能真实反映流体在设备内部的实际行进路径。从模拟呈现的流迹线可以看到，壳程流体从上部接管进入后，受折流板的导流作用呈S形横向冲刷管束，不同颜色的迹线对应不同的压力区间，

　　在折流板缺口位置流体流速会出现明显提升，对应压力出现阶梯式下降，而在折流板与筒体壁面的夹角区域，存在小范围的低速回流区，这部分区域就是实际运行中容易沉积杂质、诱发垢下腐蚀的位置，在结构优化时可以通过调整折流板切口比例、缩小折流板与壳壁的间隙来减少这类死区范围。管程流体从下部进出口接管进入后，在管箱内部分流进入各换热管，沿管束轴向流动后在另一端管箱折返，模拟结果能清晰看到靠近接管中心位置的换热管内流速更高，边缘位置的换热管流量分配略低，这种流量偏差会导致不同管束的传热负荷存在差异，长期运行时高流速管束更容易出现入口端冲蚀磨损，低流速管束则更容易出现管内结垢堵塞。做这类流动模拟的核心价值，是在样机加工之前就预判内部流场的分布缺陷，

　　不需要等到设备投用后出现问题再做整改。建模过程中需要特别注意安装边界的匹配：壳程进出口接管的公称通径要和外接工艺管道的法兰标准匹配，接管伸出长度要满足管道焊接、保温层施工的操作空间，设备支座的间距要对应现场安装基础的预埋螺栓孔位，管束的抽芯距离要预留足够的检修空间，不能出现设备就位后无法抽出管束检修的问题。折流板的间距设计需要平衡传热效率与压降损失：间距过小会让壳程流速过高，流体阻力大幅提升，增加循环泵的运行功耗；间距过大则会让流体纵向流动占比提升，横向冲刷管束的效果减弱，降低整体传热系数，模拟过程中可以通过调整折流板间距、切口高度，找到传热系数与压降的最优匹配区间。另外从压力分布云图可以看到，壳程进出口的总压降覆盖了沿程阻力、

　　折流板局部阻力、接管进出口局部阻力三个部分，在选型配套循环泵时，需要把模拟得到的总压降作为扬程计算的核心依据，预留10%左右的余量即可，不需要过度放大扬程造成能耗浪费。对于多管程的换热器，管箱内的分程隔板结构直接影响管程流体的分配均匀性，模拟中可以看到如果分程隔板的密封间隙过大，会出现流体串流的问题，直接降低有效传热温差，建模时需要严格控制分程隔板与管板的配合间隙，保证密封面的贴合精度。在实际工程应用中，这类带流动模拟结果的三维模型，既可以作为设备结构优化的依据，也能用于新入职设计人员的流场原理培训，帮助设计人员直观理解流体在设备内部的流动规律，避免仅凭经验设计造成的结构缺陷。很多现场改造项目中，针对老换热器换热效率不足的问题，不需要直接更换整台设备，通过流场模拟找到原结构的流场缺陷，调整折流板形式、更换进出口接管位置、优化分程结构，就能以很低的改造成本提升换热效率，降低运行能耗。
