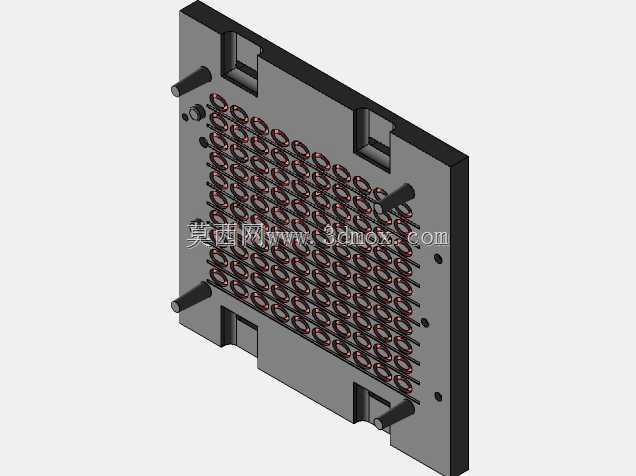

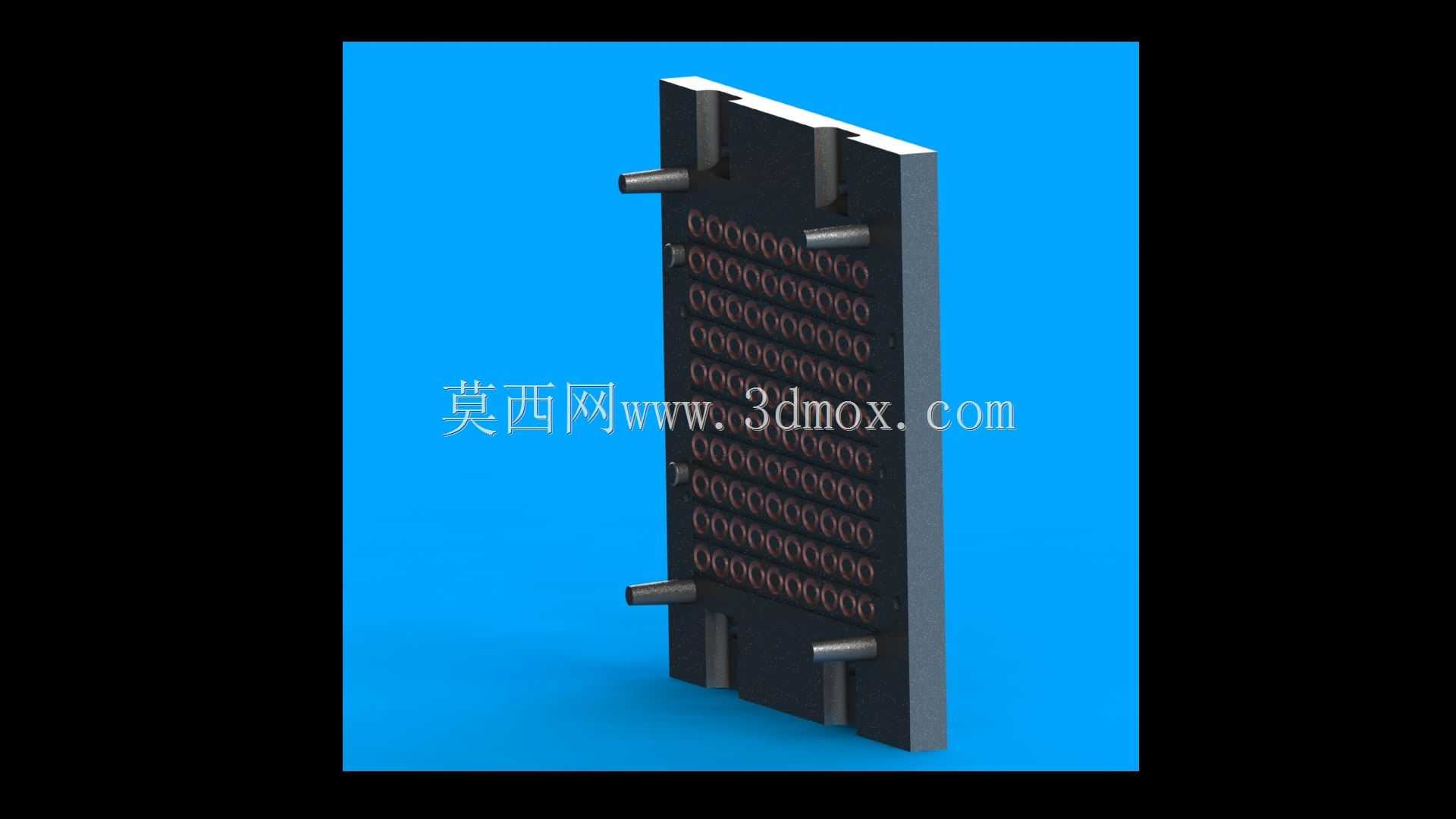

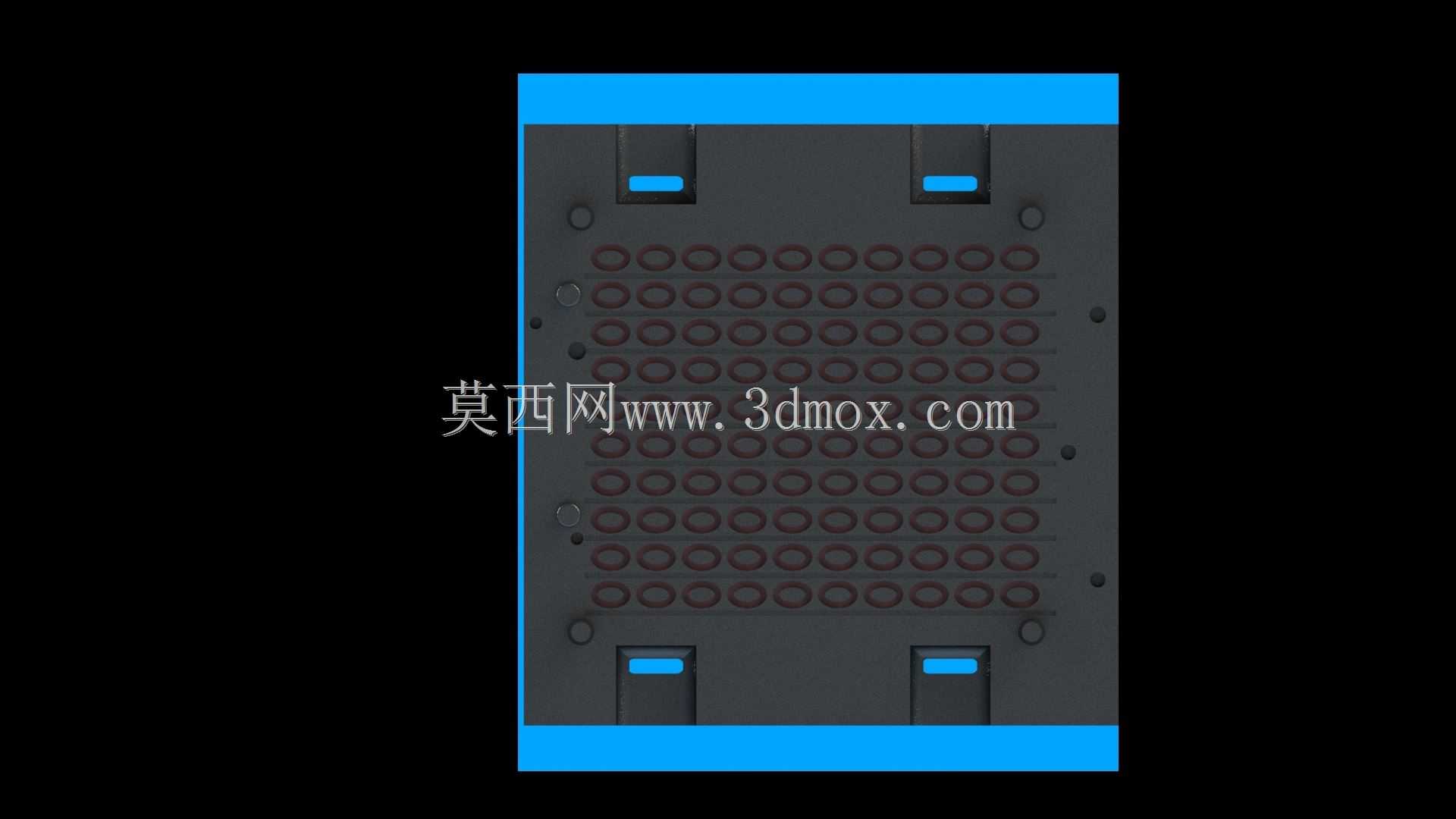

带安装定位柱的密集孔阵列换热板结构

　　在工业换热系统的实际选型与结构设计环节，板状换热元件的结构合理性直接决定整套换热单元的换热效率、安装便捷性与长期运行稳定性，本次呈现的这款带定位柱的密集孔阵列板件，是针对紧凑式换热场景做的定向结构设计，适配风冷、液冷两类常见换热工况，可直接嵌入对应换热模组的安装框架内完成组装。从实际应用场景来看，这类板件常被用在小型工业电控柜散热单元、紧凑型液压站油冷组件、小功率电子设备液冷模组当中，区别于常规大尺寸管壳式换热元件，这类板状结构的空间占用率更低，在安装空间受限的设备舱内，能够在有限的投影面积内排布足够多的换热接触点位，保障换热介质与板件的接触面积达到设计阈值。从功能特性层面拆解，板体表面做的规整密集圆孔阵列并非简单的减重设计，

　　每一组孔位都是换热介质的流通或扰流点位，当冷却介质流经板件区域时，密集孔结构会打破介质流动的层流状态，让介质在孔位周边形成微小湍流，避免介质沿板件表面平滑流过时出现换热边界层过厚、换热效率衰减的问题；板体侧边伸出的四根圆柱定位柱，是专门为快速安装设计的结构，在实际组装过程中，不需要额外做对位调整，直接将四根定位柱插入安装框架对应的定位孔内，即可完成板件的初步定位，后续只需要完成端部的密封压装或者紧固件锁附即可，能够大幅降低产线组装的对位难度，减少人工安装的对位误差。在设计思路的落地层面，这款板件的结构做了多轮工程化调整：最初的方案里定位柱数量为六根，虽然定位精度更高，但在实际试装时发现，多根定位柱会因为加工公差累积出现装卡滞的问题，

　　尤其是板件采用金属切削加工时，不同定位柱的位置度公差如果控制在0.05mm范围内，加工成本会提升近三成，最终调整为四根定位柱的布局，分别布置在板体的四个角部区域，既能够限制板件在安装平面内的X、Y向位移，也能避免过定位导致的装配困难；板件上的孔阵列排布也做了优化，没有采用简单的矩阵式等距排布，而是根据介质流动方向做了微小的孔位错位，让相邻两排孔的扰流区域能够互相覆盖，消除板件表面的换热死区，同时孔位的边缘做了微小的倒角处理，避免介质高速流经孔口时出现尖锐棱边导致的气蚀问题，延长板件的使用寿命。从外形尺寸与安装边界来看，这款板件整体为竖置长方形结构，板体本身的厚度控制在适配常规密封压条的尺寸范围内，

　　伸出的定位柱长度刚好匹配安装框架的定位孔深度，不会因为定位柱过长导致板件安装后与其他组件发生干涉，也不会因为定位柱过短导致定位失效；板体的侧边做了精加工的平直基准面，安装时可以直接贴合框架的密封胶条，不需要额外加装调整垫片即可满足密封面的平面度要求，板件的整体外轮廓尺寸适配标准的1U、2U紧凑式换热模组安装仓，不需要对现有设备的安装框架做定制化修改即可直接替换原有同规格换热板件。在实际工程验证环节，这类结构的板件相比同尺寸的光板换热元件，换热效率能够提升40%以上，同时因为定位结构的集成化设计，单块板件的组装时间能够缩短60%，在批量组装的换热模组生产线上，能够有效降低人工装配的工时成本；另外板体的结构没有复杂的异形曲面，不管是采用整块金属料铣削加工，还是采用型材拼接后做孔加工，都能够实现较低的加工成本，适合批量生产应用。需要注意的是，在针对不同换热介质调整设计时，只需要调整孔阵列的孔径、孔间距以及定位柱的直径尺寸，即可适配不同压力等级、不同流量要求的换热场景，不需要对整体板件的结构逻辑做大幅修改，结构本身的拓展性较强，能够覆盖从小功率电子设备散热到中型工业设备换热的多类应用需求。
