石油钻井用双闸板防喷器结构设计

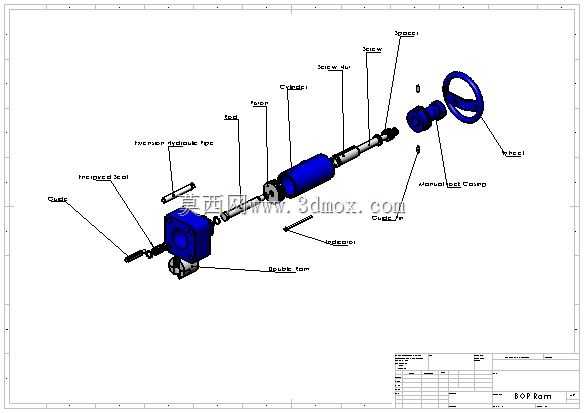

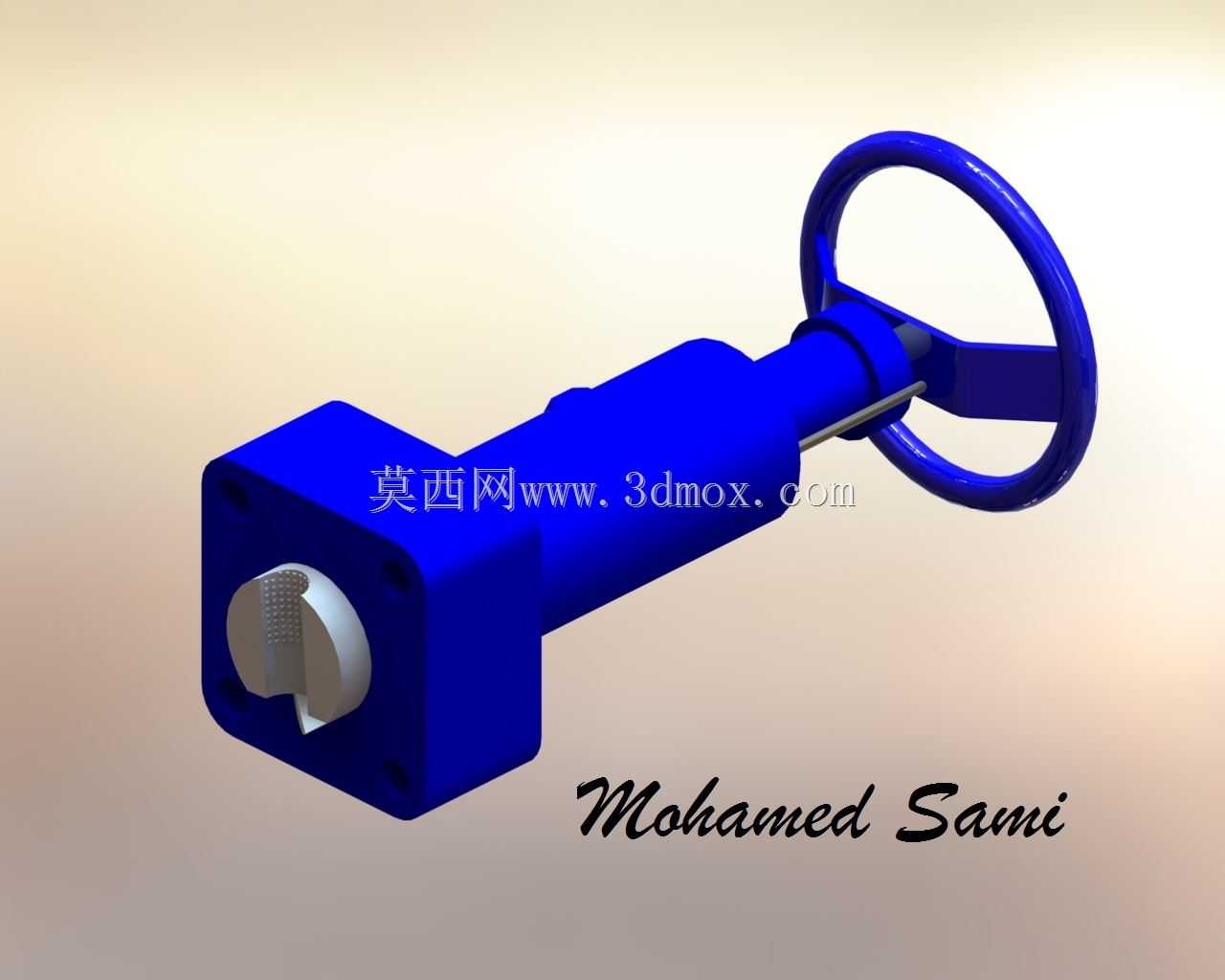

　　在陆地及海洋油气钻井作业现场，井口压力管控是贯穿全施工周期的核心安全环节，双闸板防喷器作为井控系统的核心执行部件，直接承担着封隔井内环形空间、管控井筒压力、防止井涌井喷事故的关键作用，是钻井作业井口配置中不可或缺的压力屏障设备。不同于常规单闸板防喷器仅能实现单一管径管柱的封隔，该双闸板结构可在不拆换闸板总成的前提下，适配连续油管作业工况下的管柱密封需求，同时可在空井状态下实现全封功能，大幅缩减井控应急操作的响应时间，适配修井、连续油管钻进、带压作业等多类现场施工场景。从结构设计逻辑来看，该防喷器采用侧进侧出的法兰连接结构，主体壳体为锻造合金钢一体式加工成型，左侧方形法兰端设置有标准螺栓安装孔位，可直接与井口四通或套管头法兰面对接，法兰密封槽采用环槽式设计，适配金属钢圈密封，可在35MPa及以上的额定工作压力下实现无泄漏连接，安装时需保证法兰端面平行度偏差不超过0.2mm，螺栓对角预紧扭矩偏差控制在5%以内，避免局部应力集中导致的密封失效。设备中部为闸板腔室，内部对称布置两组闸板总成，其中半封闸板适配对应规格的连续油管外径，闸板胶芯采用浮动式设计，可在管柱存在轻微偏心的情况下自动补偿密封间隙，当井内出现压力上顶时，闸板可借助井压助力实现进一步密封压紧，压力越高密封比压越大，符合井控设备的自密封设计逻辑；全封闸板则配置带剪切刃的硬质合金闸板，应急工况下可直接切断井内管柱实现全井口封闭。右侧手轮机构通过梯形螺纹传动副连接闸板推送杆，

　　手轮顺时针旋转时带动传动杆轴向推进，驱动两侧闸板沿腔室内的导向轨向中心移动实现封井，逆时针旋转则带动闸板退回腔室两侧，梯形螺纹的自锁特性可保证闸板在到位后不会因井压反推出现自行退开的情况，无需额外设置机械锁止机构即可维持封井状态。从安装边界尺寸来看，该防喷器主体轴向长度适配常规2000米至4000米钻井钻机的井口安装空间，手轮旋转直径控制在常规操作空间允许范围内，现场作业人员站立于井口操作平台即可完成手动封井操作，无需额外借助加力杆等辅助工具即可达到额定密封预紧力。闸板腔室的通径尺寸符合API Spec 16A标准要求，可允许对应尺寸的钻具、连续油管及井下工具顺利通过，不会出现通径干涉问题。在实际作业场景中，

　　该类防喷器通常与节流管汇、压井管汇配套使用，当井下出现压力异常升高时，可先关闭半封闸板封闭管柱与套管的环形空间，通过压井管汇注入压井液实现压力平衡，若出现管柱断裂等极端工况，则可快速关闭全封闸板封闭井口，避免井喷事故发生。设计过程中针对闸板的运动轨迹做了专门的导向结构优化，闸板与腔室之间采用耐磨铜合金衬套作为滑动支撑，可减少开关过程中的摩擦阻力，同时避免闸板往复运动过程中对壳体本体的磨损，衬套磨损后可直接更换，大幅降低设备后期维护成本。闸板胶芯采用耐油、耐硫化氢腐蚀的丁腈橡胶材质，可适配含硫油气井的作业环境，胶芯与闸板骨架采用硫化粘接工艺固定，避免高压工况下胶芯被压力冲出密封槽。手轮与传动杆的连接部位设置有推力滚子轴承，

　　可承受闸板关闭时的轴向反推力，降低操作扭矩，即使在长期未操作出现轻微锈蚀的情况下，仍可通过常规操作力实现闸板的开关动作。设备壳体的外部轮廓做了圆角过渡处理，避免应力集中点的出现，所有承压部位均经过水压强度试验，试验压力为额定工作压力的1.5倍，保压时间不少于3分钟无渗漏、无可见变形方可满足使用要求。在连续油管作业场景中，该防喷器可安装在连续油管注入头的下方，当连续油管起下过程中出现井涌预兆时，可在不中断连续油管起下操作的前提下快速关闭半封闸板，封闭连续油管与防喷器通径之间的环形空间，为后续压井作业争取时间，相比常规防喷器，双闸板结构省去了更换闸板的操作步骤，单组封井操作时间可控制在30秒以内，完全符合井控应急操作的时间要求。
