卧式金属带锯切割设备结构设计

　　这款卧式带锯切割设备，主要面向小型机加工车间、五金维修站点、管材加工班组的日常金属下料场景，针对圆钢、无缝钢管、小型型材的定长切断作业设计，相比传统砂轮切割机，锯切切口平整无烧蚀，材料损耗更低，作业时的粉尘与噪音控制表现更优，适配多品种小批量的金属下料需求，在五金加工、水电安装预制、小型钢结构预制场景中都能适配。从结构布局来看，设备采用落地式框架机架设计，底部为方管焊接的一体式底架，预留了电机安装位与调整空间，机架支腿做了斜向加强筋处理，抵消锯切作业时的往复振动，避免长时间作业后机架出现焊缝开裂、精度偏移的问题，底架底部可加装减震垫脚，适配水泥地面、钢板平台等不同安装基面，无需额外做预埋基础，转场移动也较为便利。

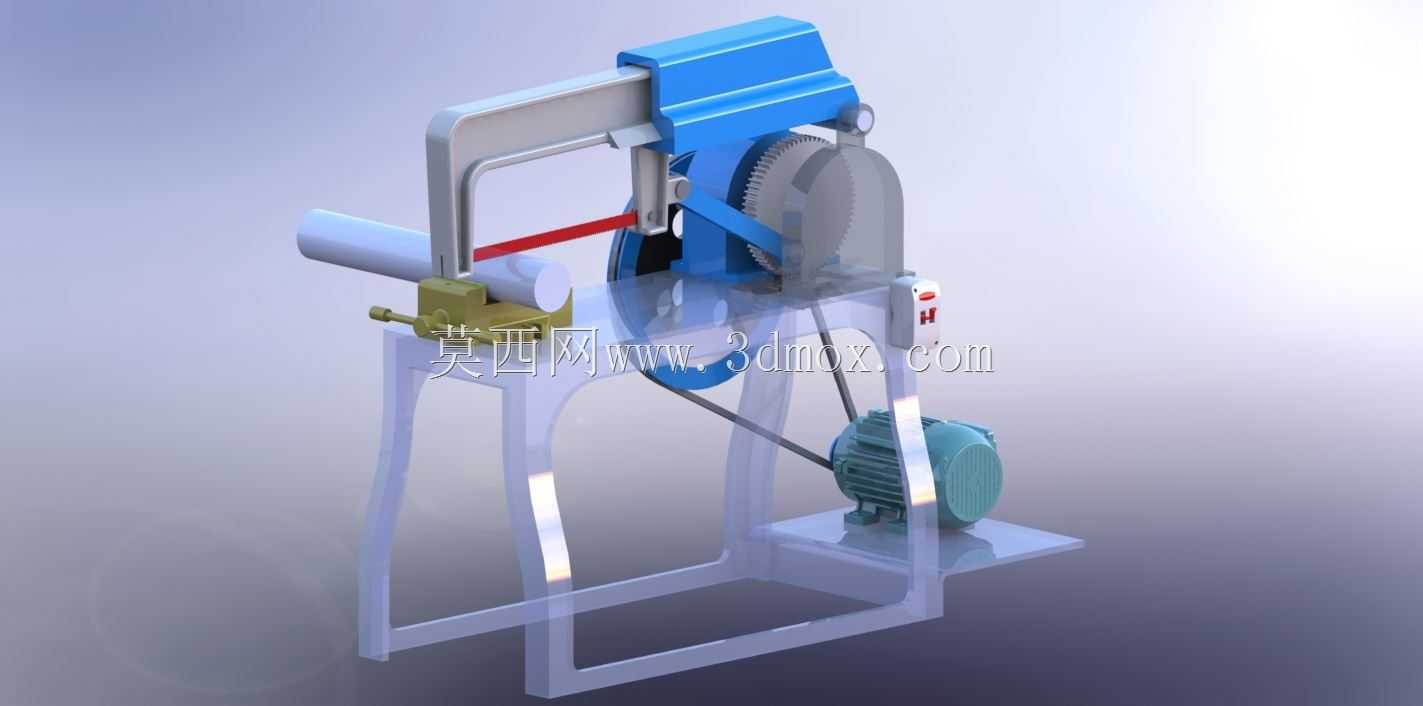

　　锯架部分采用弓型悬臂布局，锯带的张紧机构布置在悬臂端部，通过手轮调整张紧度，可适配不同规格的双金属锯带，锯带运行的导向轮组靠近工件夹持位置，减少锯带高速运行时的侧向摆动，保证锯切面的垂直度，避免出现切口斜偏的问题。主传动部分采用电机带轮减速结构，通过V带将动力传递至锯轮，带动锯带做往复切削运动，带传动的结构本身具备过载缓冲能力，遇到硬点或者进给量过大时可通过皮带打滑保护锯带与电机，相比齿轮减速结构，日常维护仅需定期检查皮带张紧度即可，维护门槛更低，适合非专业设备运维的小型作业场景使用。工件夹持机构采用手动螺旋压紧结构，钳口做了防滑齿处理，可适配圆形、方形、矩形截面的金属工件，夹持行程覆盖常规小规格金属下料的尺寸范围，

　　钳口与锯带的垂直位置做了定位基准，装夹时无需反复找正，即可保证切口与工件轴线的垂直度，减少后续端面修整的工作量。设备的进给依靠锯架自身的重力配合阻尼调节结构实现，可根据不同材质的锯切需求调整进给阻尼，避免进给过快导致锯带崩齿、或者进给过慢降低作业效率，锯切到设定位置后可触发行程限位，锯架自动停止进给，操作人员可同步完成下料后的工件整理与下一件坯料的装夹准备，降低单人操作的劳动强度。从安装边界来看，设备整体占地尺寸适配小型车间的边角工位布置，无需预留过大的操作空间，正面操作位预留了足够的工件送进空间，可支撑长度较大的管材送进，侧面预留了电机维护、锯带更换的操作空间，日常更换锯带仅需松开张紧机构即可完成操作，无需拆解额外的护罩结构。

　　设计过程中针对锯切时的切削液流向做了预留结构，可配套加装小型冷却喷淋装置，针对硬质钢材锯切时冷却锯带，延长锯带使用寿命，锯屑收集区域预留了落屑空间，可配套放置集屑盒，日常清理锯屑时无需抬升整机，仅需抽出集屑盒即可完成清理。整体结构没有采用复杂的电控与液压系统，所有动作均可通过手动操作完成，对作业人员的技能要求较低，经过简单培训即可上手操作，设备的易损件均为通用标准件，锯带、皮带、轴承等部件均可在常规五金机电市场采购，无需定制专用配件，降低了设备的全生命周期使用成本，适合预算有限、加工批量不大的小型生产单元作为基础下料设备配置。
