带视觉识别的气动物料分拣输送装置

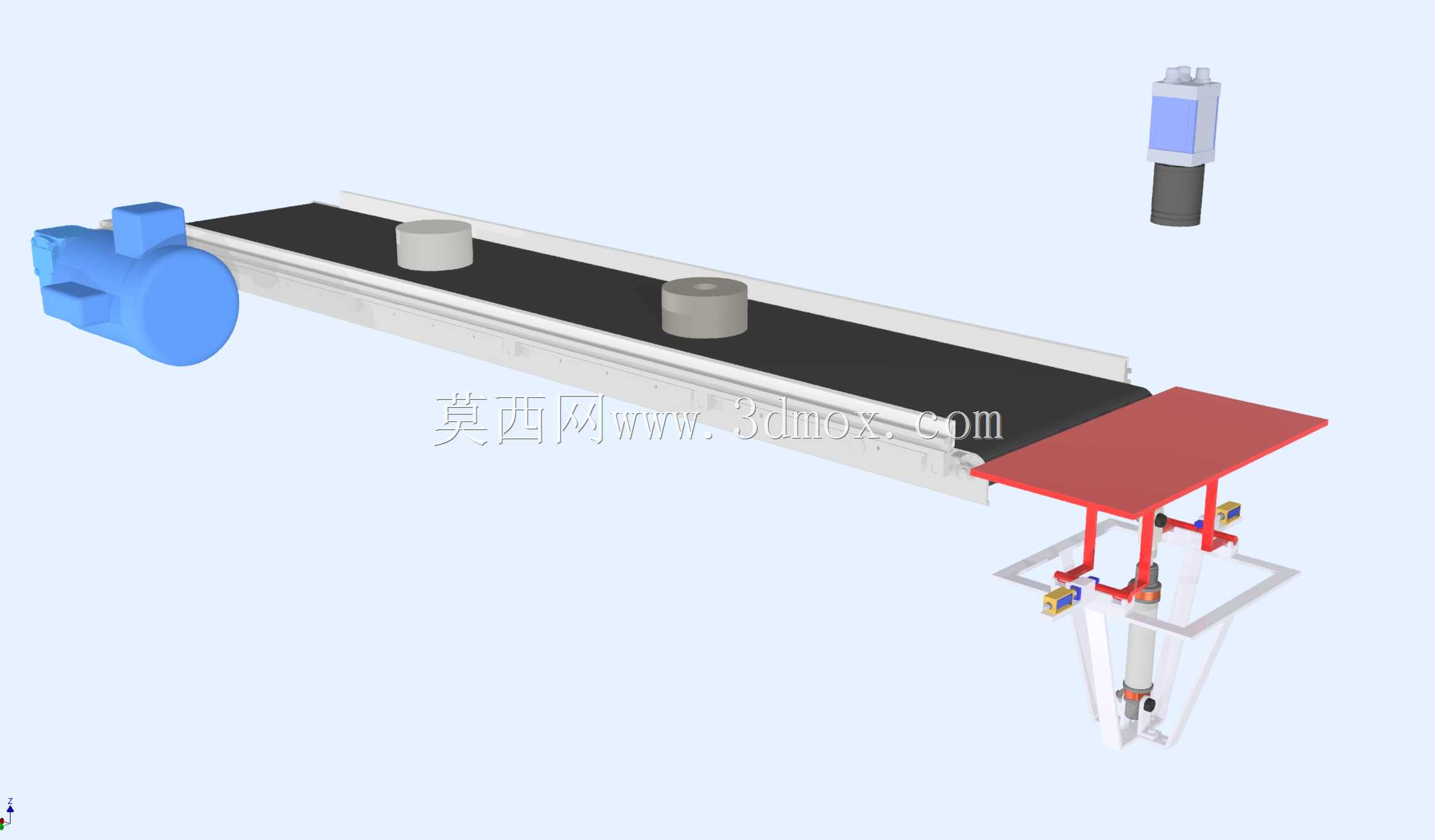

　　这套气动分拣装置主要面向中小规格离散物料的自动化分选场景，常见于3C电子小零件加工后段分选、五金冲压件合格品分拣、食品包装后段分类输送这类需要按物料特征分流的产线环节，替代传统人工分拣的重复劳作，适配多品种小批量的柔性生产需求。整套设备以平皮带输送机构作为物料承载主体，输送段采用标准铝型材搭建机架，皮带宽度适配直径20-80mm、高度10-50mm的块状、轴类、盘类小型工件，输送线的有效输送长度可根据产线布局拼接调整，单段标准模块长度为1200mm，机架底部预留脚轮安装孔与调平脚杯固定位，安装时输送面高度可在750mm-900mm区间调节，能直接对接前后段的加工设备出料口与周转料道。装置的识别单元架设在输送线上方的悬臂支架上，

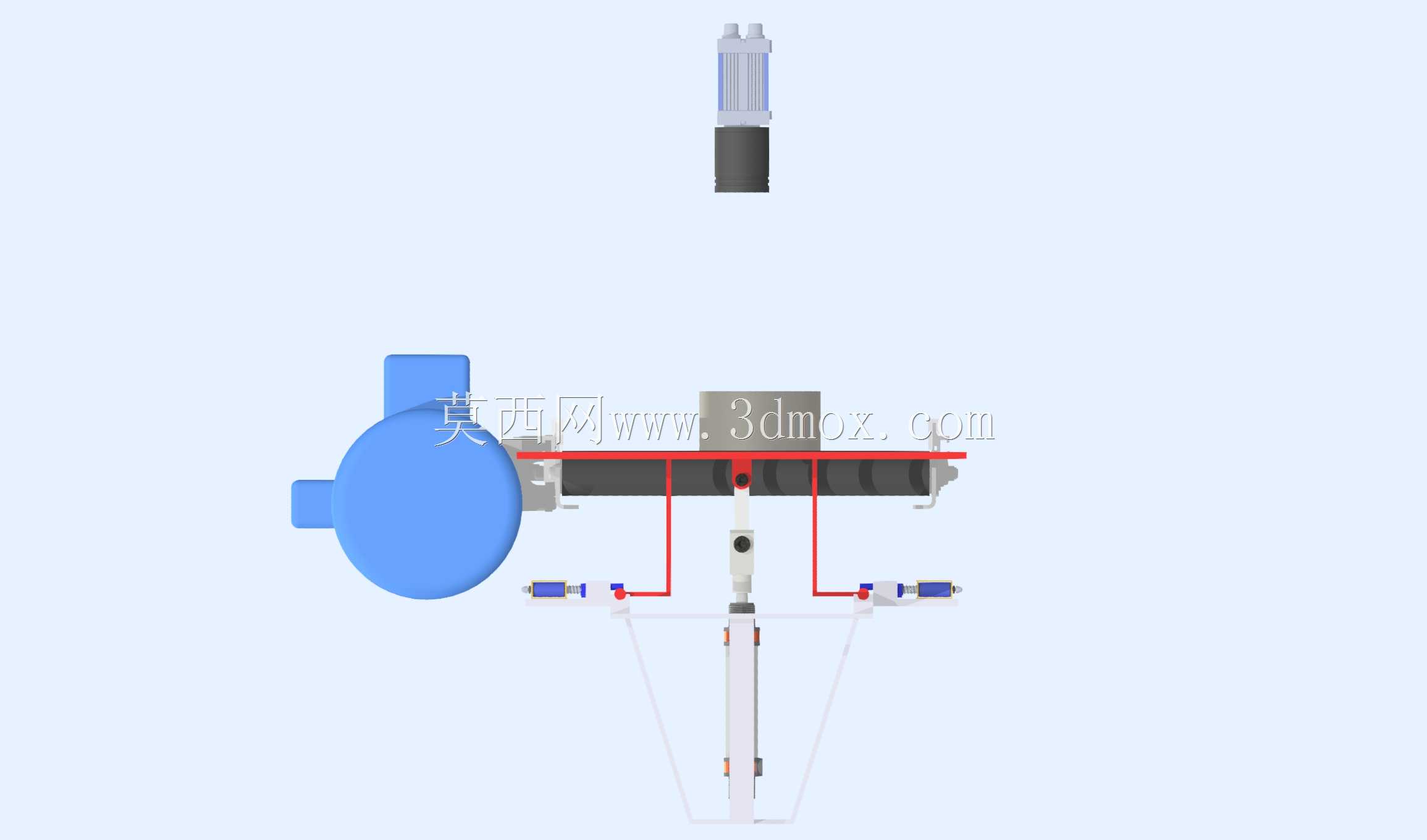

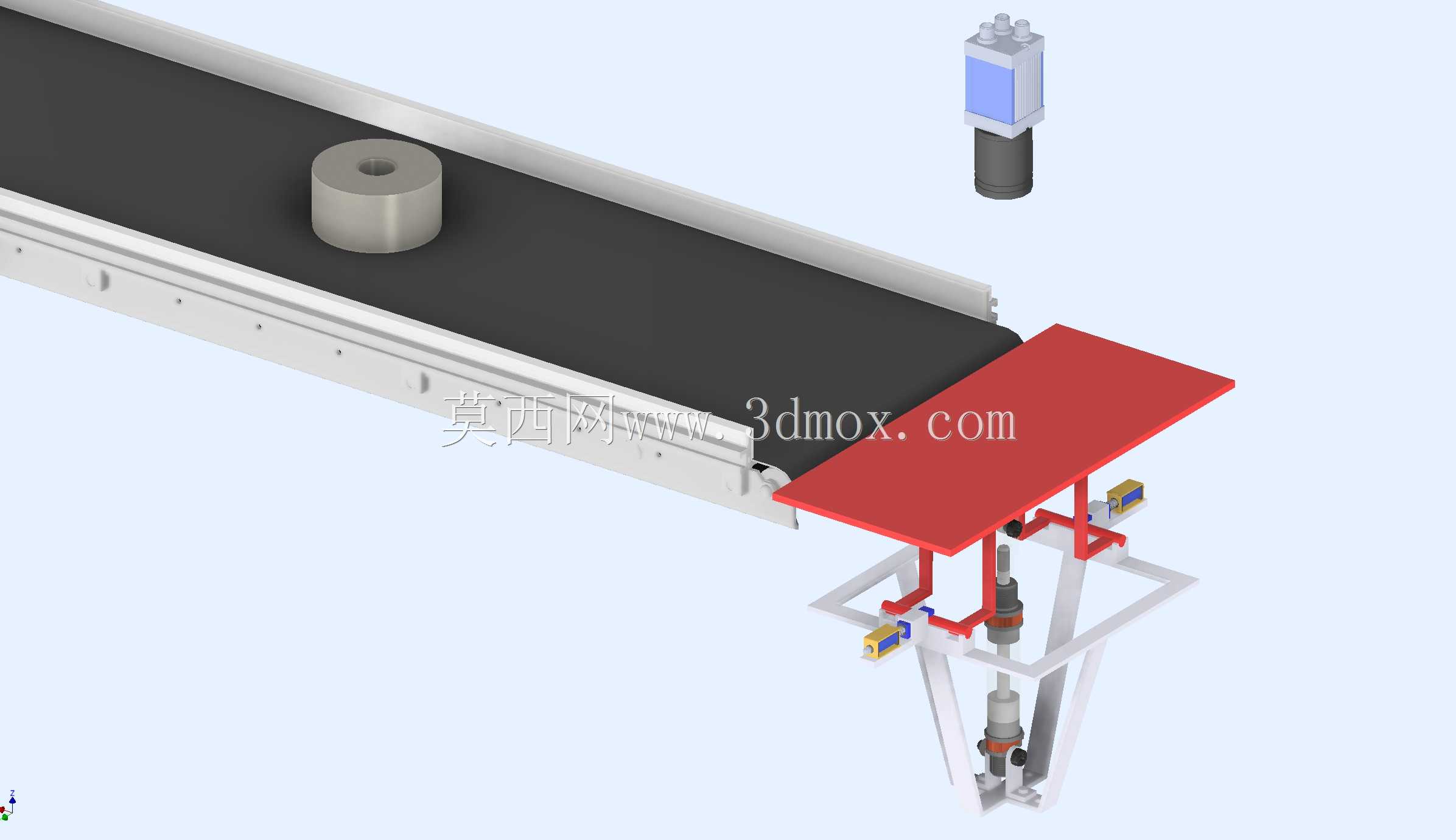

　　采用工业视觉传感器垂直向下拍摄输送面的物料，提前识别物料的形状、摆放姿态特征，识别信号直接接入气阀控制回路，不需要额外增设复杂的上位机运算单元，降低整套设备的布线与调试难度。分拣执行端采用双侧折叠式分拣台结构，区别于传统的拨杆式、推板式分拣结构，折叠台平时与主输送面保持齐平，不会占用输送线上方的通行空间，当识别到对应特征的物料到达分拣工位时，对应侧的气缸动作，通过连杆机构带动折叠台向下翻转90度，物料顺着倾斜的导料面滑入侧边的料箱或者分支输送道，分拣动作完成后气缸复位，折叠台重新回到与主输送面齐平的位置，不影响后续物料的正常通行。整套气动回路采用电磁阀闭锁设计，两侧的分拣气缸不会出现同时动作的干涉情况，气路压力适配工厂常规的0.

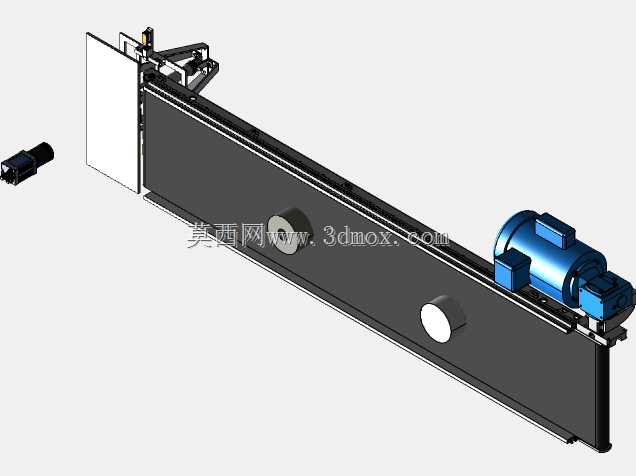

　　5-0.7MPa压缩空气气源，气缸行程根据折叠台的翻转角度做了限位设计，避免翻转过位导致的卡料问题。设计过程中特意将分拣执行机构的支架设计为可横向调节的结构，能根据物料的尺寸大小调整折叠台与主输送线的间隙，避免小尺寸工件卡入缝隙，同时折叠台的台面采用磨砂防滑的非金属材质，减少金属工件磕碰产生的划痕与噪音。输送线的驱动端采用减速电机搭配主动辊筒的结构，从动端设置张紧调节机构，皮带运行速度可在0.1m/s-0.5m/s区间调整，匹配不同产线的节拍需求，视觉识别单元的安装支架预留了上下调节的长槽孔，可根据物料的高度调整镜头的拍摄焦距，保证识别准确率。整套设备的安装边界宽度为850mm，不含延伸导料槽的深度为400mm，

　　不会占用过多的产线侧边空间，气路与电路的走线全部隐藏在铝型材机架的槽内，外部没有明露的管线，避免生产过程中管线剐蹭物料或者被人员拉扯损坏。在实际应用中，这套装置可多组串联布置在同一条输送线上，实现多类物料的连续分选，每一组分拣单元都可以独立控制，不需要改动主输送线的主体结构，后期产线调整时可快速拆装移位。折叠台的铰接位置采用自润滑铜套，不需要频繁加注润滑脂，日常维护只需要定期检查皮带张紧度与气路接头的密封性即可，适合长时间连续运行的生产场景。针对容易滚动的圆柱形物料，主输送面的两侧可加装高度30mm的挡边，避免物料在输送过程中偏移掉落，分拣工位的导料槽角度可根据物料的摩擦系数调整，保证物料能顺畅滑入料箱，不会出现滞留在折叠台上的情况。
