多通路集成式流体转接阀座结构设计

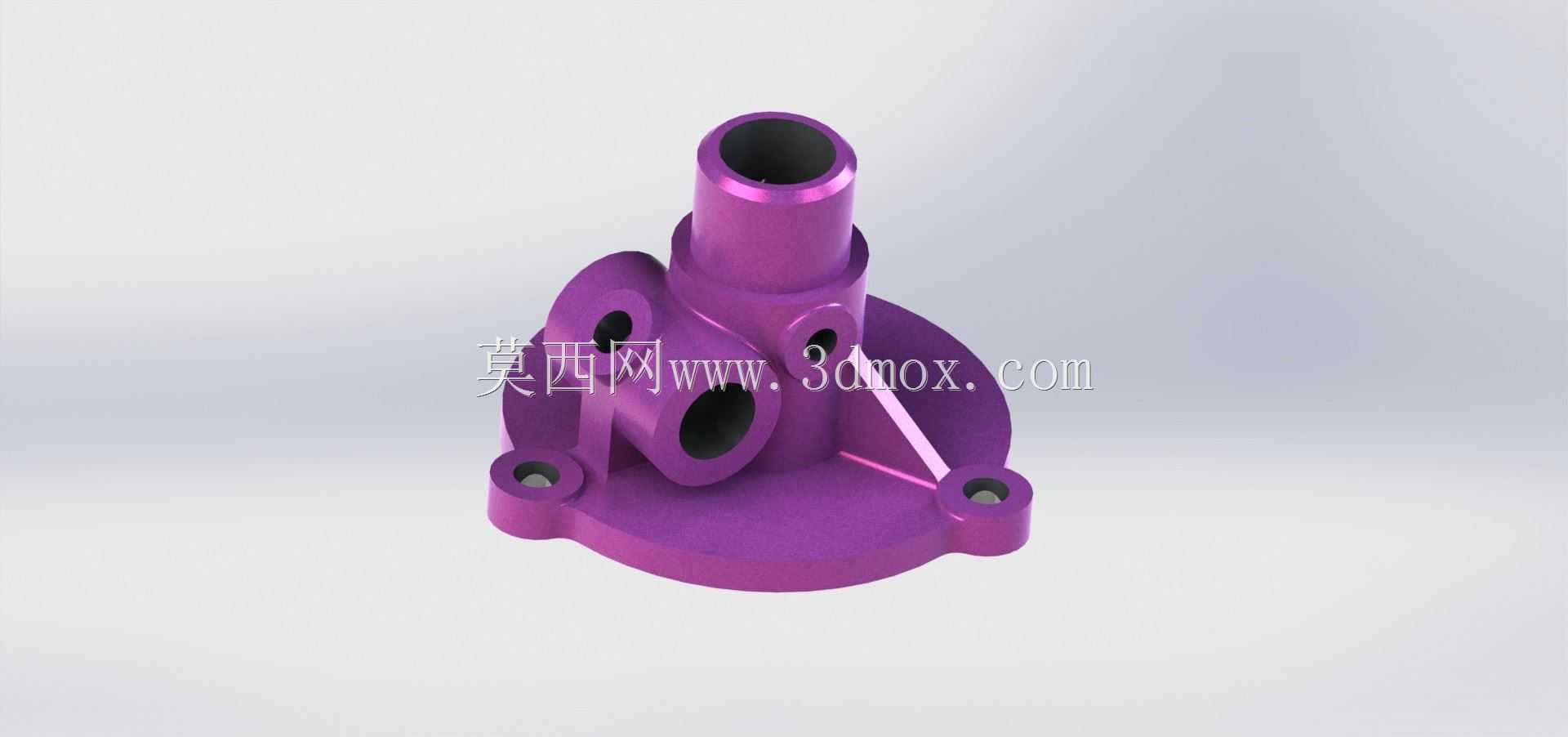

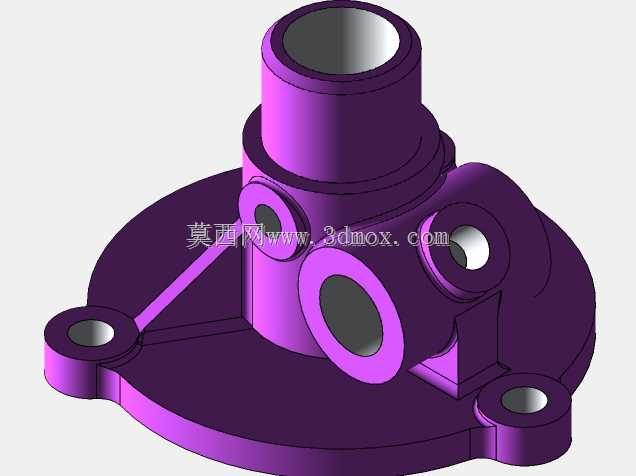

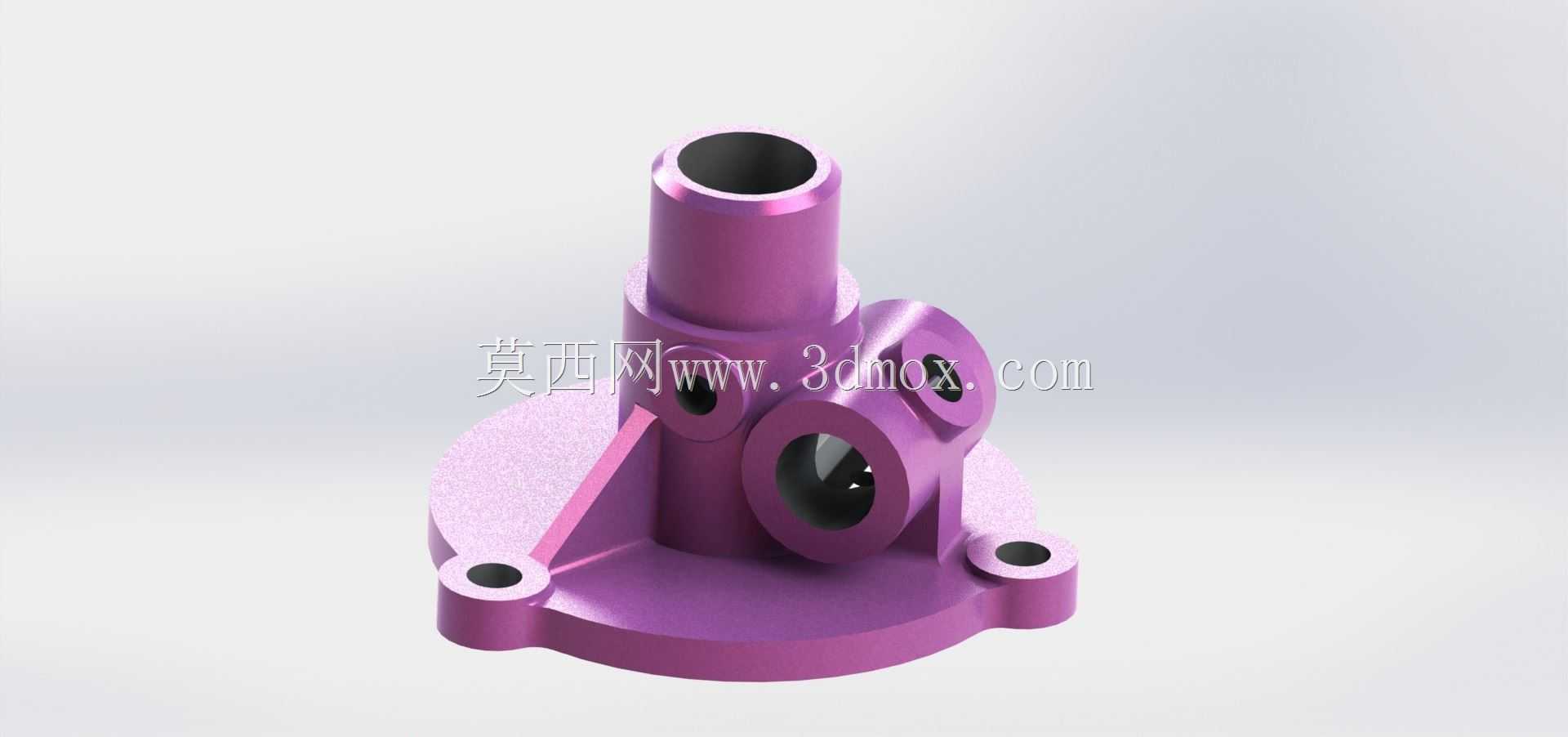

　　在流体输送控制系统的管路布设场景里，这类多通路集成阀座是衔接不同管径管路、改变介质流向的核心承载部件，常见于小型液压动力单元、实验台流体分配模块、小型内燃机润滑回路等需要紧凑布设管路的工况中，替代传统多接头拼接的管路结构，减少管路接头数量，降低介质泄漏的风险点。从结构功能来看，该部件底部设置带安装孔的圆形法兰底座，法兰上的两个对称安装孔用于穿设固定螺栓，可将整个阀座稳定锁固在安装基面，安装时需保证法兰端面与基面的平面度公差控制在0.05mm以内，避免安装应力导致上部通路变形，影响介质流通顺畅度。主体向上延伸的主通路为大管径竖直通道，主要承担主路介质的通流作用，通道内壁做了同轴度公差约束，保证后续接入阀芯或者管路接头时的配合精度，

　　避免出现偏载导致的密封失效。侧面分布的三个不同朝向、不同管径的斜向通路，分别对接不同支路的管路，各通路与主通路的交汇位置做了圆弧过渡处理，减少介质在转向时的流阻损失，避免介质内杂质在转角位置沉积堵塞通路，尤其是输送带有微小颗粒的润滑介质或者冷却介质时，这种圆弧过渡结构能大幅降低淤积概率。设计过程中，首先根据系统的通流流量要求确定主通路的内径尺寸，再结合各支路的流量分配比例核算每个侧通路的通径，避免支路通径过小导致的压损过大问题；各通路的壁厚根据系统额定工作压力做强度校核，按照1.5倍的安全系数计算最小壁厚，同时在通路交汇的应力集中位置做局部加厚处理，避免压力波动时出现结构开裂。侧面的三角形加强筋连接主通路外壁与法兰底座，

　　提升整体结构的刚性，避免管路接入时的侧向力导致主通路与法兰衔接位置断裂，加强筋的厚度根据侧向载荷的大小做匹配，保证在承受最大管路侧向力时，结构变形量不超过0.03mm，保证各通路接口的位置精度。各通路的外端接口位置都预留了标准管螺纹的加工余量，建模时严格遵循管螺纹的尺寸规范，保证后续加工后能与标准管路接头紧密配合，接口端面做了凸台设计，用于放置密封垫片，提升接口的密封性能。整个部件采用一体化建模思路，将原本需要多个接头拼接的流体转接结构整合为单一零件，减少了装配工序，也缩小了整个流体模块的安装占用空间，适合在安装空间受限的小型设备中使用。建模时对所有的棱边都做了倒角处理，避免加工和装配过程中锐边划伤操作人员，同时去除应力集中的尖角，

　　提升零件的疲劳强度。安装边界方面，法兰底座的外径决定了安装时所需的最小平面空间，安装孔的中心距严格遵循通用安装规范，可适配多数小型流体模块的安装基面预留孔位，不需要额外做安装位的定制加工；上部各通路接口的朝向角度经过优化，保证接入管路后各管路之间不会出现干涉，方便后续的管路维护和接头拆装。在实际工况应用中，这类集成阀座可根据输送介质的不同选择对应的加工材质，输送普通液压油时可采用铝合金材质降低整体重量，输送腐蚀性介质时可更换为不锈钢材质，建模时的参数化结构可快速调整通路通径、安装孔位置等尺寸，适配不同参数的系统需求，不需要重新搭建整体模型框架，大幅提升设计迭代的效率。
