摩托车通风式制动刹车盘三维设计

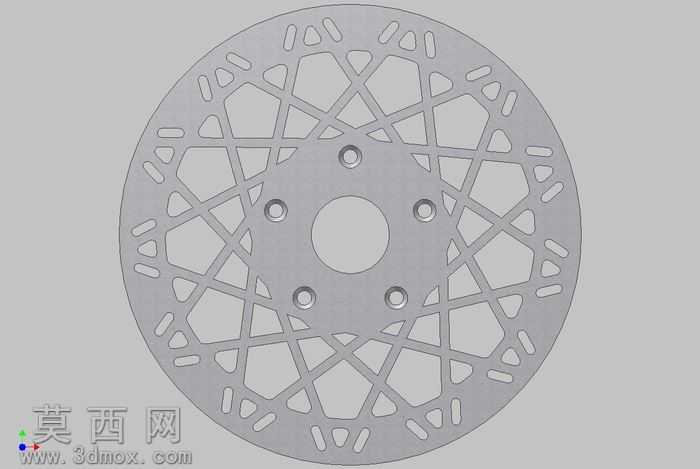

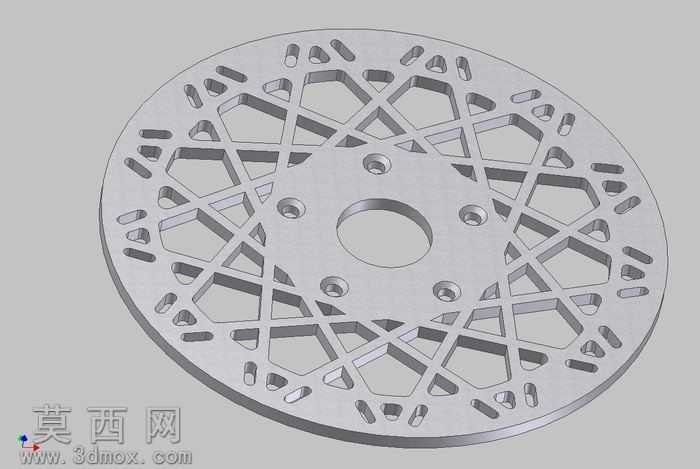

本作品为摩托车使用的通风式制动盘三维模型，建模过程严格遵循摩托车制动系统的实际尺寸规范与装配逻辑，首先以中心安装基准面为草图绘制平面，确定中心轴孔的定位尺寸，沿圆周方向均匀排布六个螺栓安装孔，保证安装孔的位置度公差符合摩托车轮毂的装配要求，确保制动盘安装后与轮毂的同轴度，避免制动过程中出现偏磨、抖动的问题。建模时重点还原了制动盘的镂空散热结构，盘面采用交错式几何镂空设计，通过阵列、布尔运算等建模操作，在保证盘面结构强度的前提下，最大化去除非受力区域的多余材料，既有效降低了制动盘自身的转动惯量，减少摩托车行驶过程中的动力损耗，又能在制动摩擦产生高温时，通过镂空结构形成空气对流通道，快速带走摩擦产生的热量，避免制动盘因高温出现热衰减、形变开裂等问题，提升制动系统的稳定性与使用寿命。模型的盘面边缘做了均匀的小缺口与圆角过渡处理，还原真实制动盘的去应力设计，避免应力集中导致的盘面开裂，同时盘面的厚度、摩擦面的平面度参数都参考量产摩托车制动盘的实际参数设置，摩擦区域预留了均匀的平面结构，保证与刹车片的接触面积符合制动摩擦力的设计要求。材质渲染阶段，为制动盘赋予了高碳钢的金属材质，调整材质的粗糙度、金属度参数，还原钢制制动盘经过表面处理后的哑光金属质感，对镂空结构的边缘做了细微的倒角渲染处理，还原真实机加工后的边缘细节，中心安装孔区域做了轻微的材质色差处理，模拟安装接触面经过装配磨合后的质感。整个模型的结构设计兼顾了制动性能、散热性能与轻量化需求，镂空的几何造型在满足功能需求的同时也具备一定的装饰性，符合摩托车改装配件兼顾性能与外观的设计特点，模型的所有结构特征都可编辑，可用于摩托车制动系统的结构展示、装配模拟、改装设计参考等场景，能够直观展现通风式制动盘的结构优势与设计逻辑。
