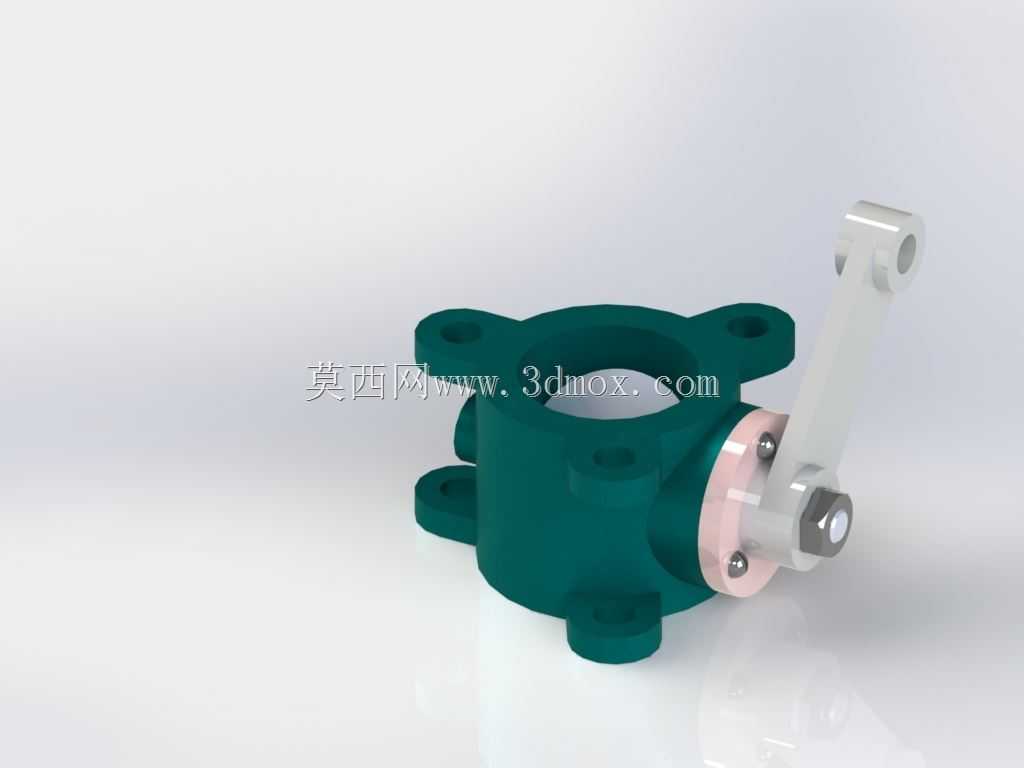

这款手动对夹式蝶阀的三维结构,完全围绕工业管路系统的实际安装与使用需求搭建,建模过程中优先还原了现场装配的真实边界条件,没有做脱离工程实际的理想化简化。从应用场景来看,这类蝶阀普遍适配给排水、暖通循环、低压化工流体输送、一般工业气体管路的通断控制工况,相比同通径的闸阀、截止阀,它的结构长度更短,安装占用的管路轴向空间更小,在排布紧凑的管廊、设备接口密集的车间管路中优势明显,尤其是对夹式的连接形式,不需要在阀体两端铸造独立的法兰凸缘,直接夹在管路两片配对法兰之间即可完成固定,能有效降低管路系统的整体重量与材料成本。
从功能特性上看,模型完整还原了手柄驱动的阀杆传动结构,阀板与阀杆采用扁方加锁紧螺钉的固定形式,避免阀板在流体冲击下与阀杆产生相对转动,阀杆穿出阀体的位置设置了密封填料压合结构,能在常规工作压力下阻止管路内流体沿阀杆间隙外漏,阀板与阀体之间的密封副采用软质密封层贴合的结构,在低压工况下可以实现零泄漏截断,扳动手柄即可带动阀板在0到90度范围内转动,实现管路从全开到全关的状态切换,手柄上的定位结构可以将阀板锁定在固定开度,满足管路流量调节的使用需求。

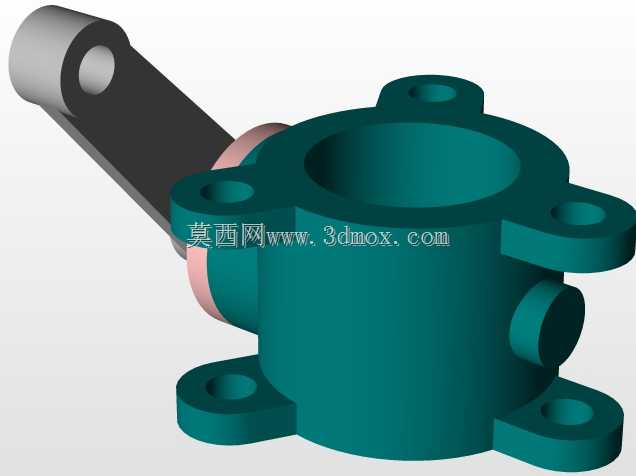

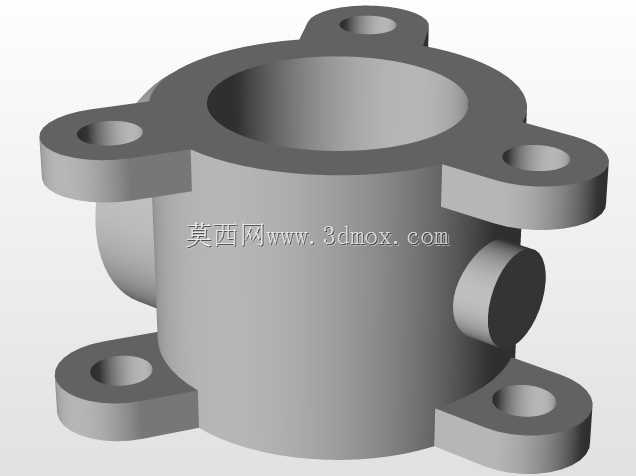

设计思路上,建模时优先考虑了加工与装配的工艺合理性:阀体采用一体式铸造结构,四个带安装孔的连接耳沿阀体圆周对称分布,安装孔的位置尺寸完全匹配对应通径的国标法兰螺栓孔距,现场安装时不需要额外加工适配配件,直接穿入连接螺栓即可完成固定;阀板的回转中心与管路通道中心重合,转动过程中不会与阀体内部、配对法兰的密封面产生运动干涉,阀板的边缘做了圆弧过渡处理,既可以降低开关过程中对密封层的磨损,也能减少阀门全开状态下的流体阻力,降低管路输送过程中的压损。
外形尺寸与安装边界方面,模型严格遵循对应通径对夹蝶阀的行业通用尺寸规范,阀体的轴向结构长度符合管路安装的尺寸要求,不会出现安装时配对法兰间距不匹配的问题;手柄的转动半径做了合理控制,安装后手柄转动范围内不会与相邻的管路、支架、设备外壳产生碰撞,在管路排布时只要预留出手柄操作的空间即可,不需要额外加大管路安装间距;阀体底部的支撑凸台结构,也适配现场管路支架的支撑固定需求,大通径规格安装时可以直接在底部架设支撑,避免阀门重量长期拉扯管路法兰造成密封失效。
整个建模过程中,所有配合面的公差带都按照常规机械加工的精度要求做了预留,比如阀杆与阀体衬套的配合间隙、密封件的压缩量、手柄与阀杆的配合尺寸,都符合实际零件加工的公差范围,不管是用于结构教学、管路排布的干涉检查,还是用于生产前的结构验证,都能直接作为参考依据,不需要再做大幅度的尺寸调整。
