机加工用快速夹紧台虎钳结构设计

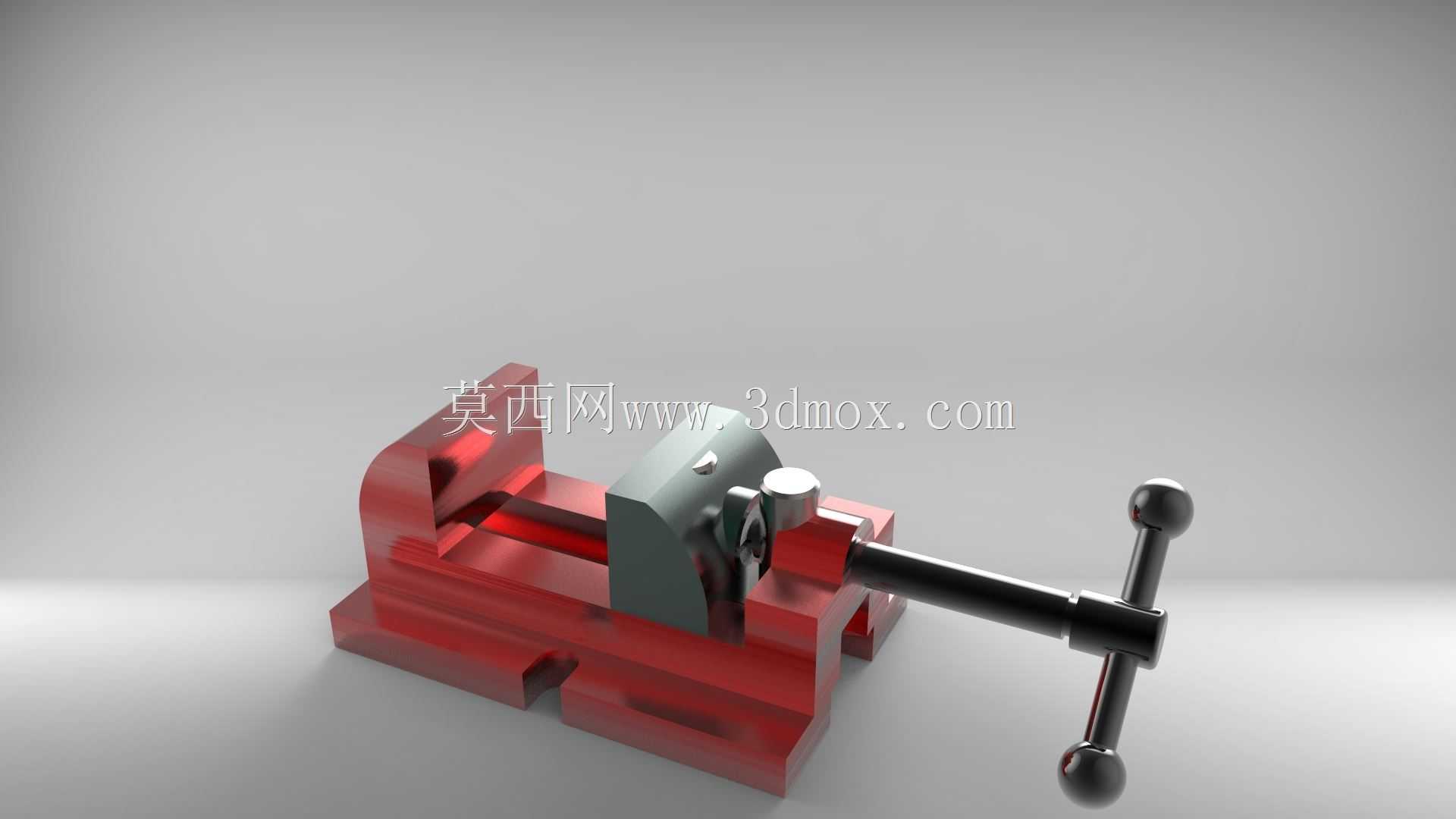

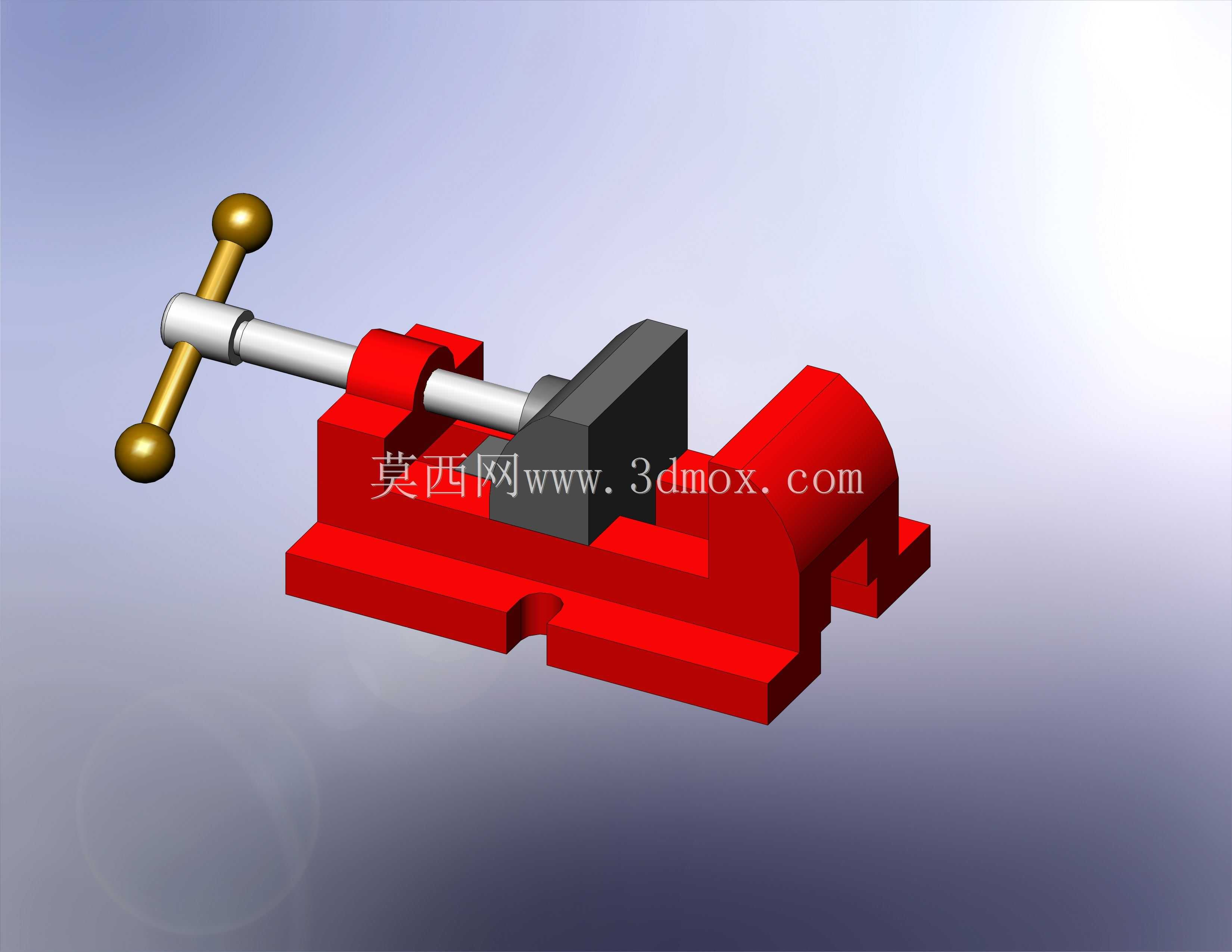

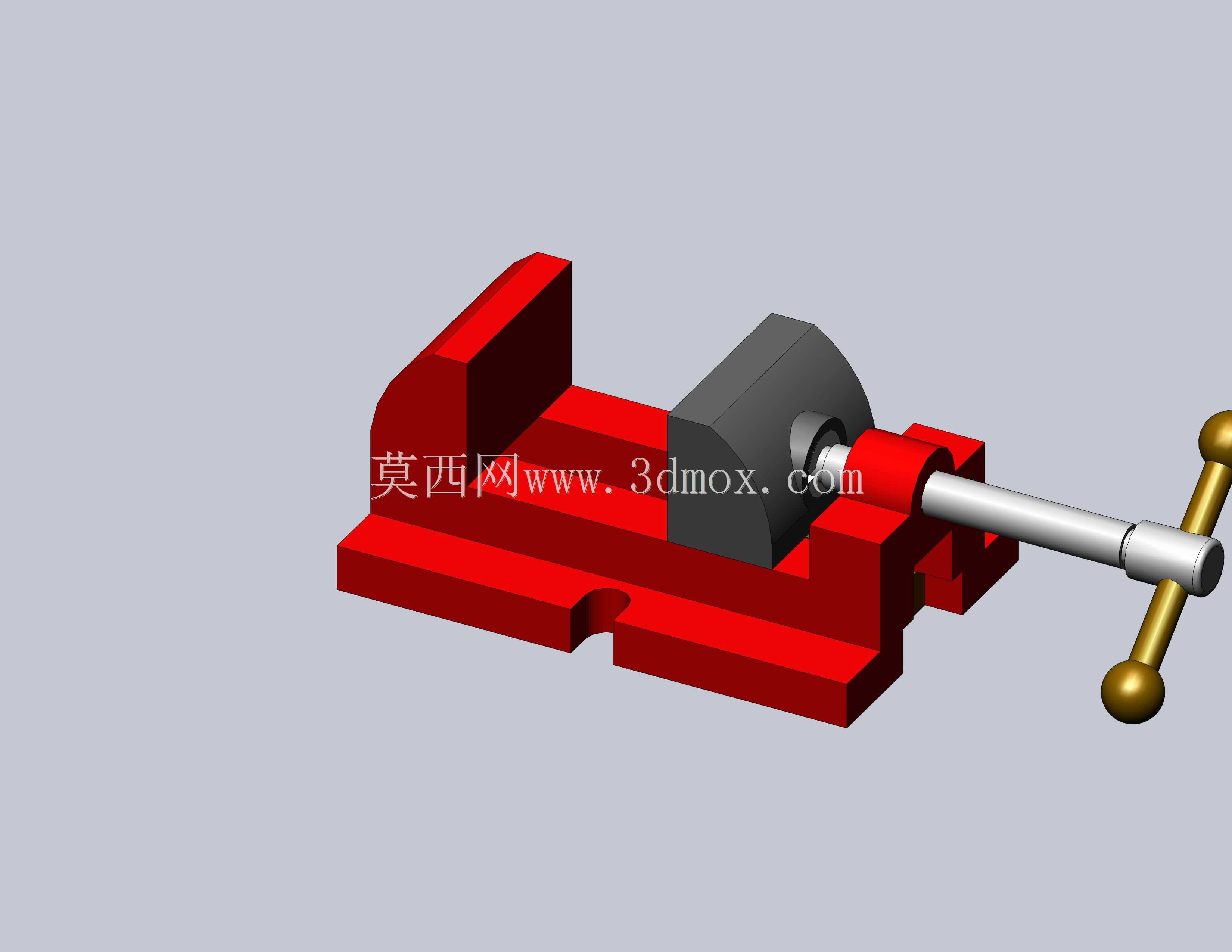

　　在常规机械加工、钳工装配、工件修配的作业场景中，台虎钳是工位上不可或缺的基础夹持工装，这套手动式台虎钳结构，完全围绕中小尺寸工件的稳定夹持需求做结构匹配，适配钻床工位工件固定、铣床轻载切削装夹、钳工锉修/攻丝/装配等多类作业场景，夹持作业时不会出现工件偏移、翘动的问题，能给作业端提供足够的夹持刚性支撑。从结构设计逻辑来看，这套虎钳采用固定钳身+活动钳身的经典布局，固定钳身底部做了一体化的安装定位凸台结构，安装时可以直接卡入工作台的T型槽内，配合压紧螺栓完成固定，安装边界完全适配常规钳工台、机用工作台的标准槽宽，不需要额外做转接板适配，安装后整体重心落在安装面中心区域，大夹持力作业时不会出现倾覆风险。活动钳身的传动结构采用梯形丝杠副，

　　梯形螺纹的自锁特性可以保证夹持状态下不会因为切削振动、工件受力出现丝杠回退松夹的问题，丝杠端部搭配的十字转动手柄，操作时可以通过双手施加扭矩，最大夹持状态下的夹紧力可以满足黑色金属、有色金属工件的轻载加工需求，不会因为夹持力不足导致工件飞出。钳口部分做了可更换式的设计，钳口板通过内六角螺钉固定在钳身的安装槽内，钳口工作面加工有交叉网纹，加持毛坯面工件时可以增大接触摩擦力，针对精加工面工件，也可以快速更换带铜衬的软钳口，避免夹伤工件已加工表面，钳口的开合行程覆盖了常规中小零件的夹持尺寸范围，不需要频繁调整钳身初始位置就能完成不同尺寸工件的装夹。固定钳身的导轨面做了加宽处理，活动钳身和导轨的配合间隙可以通过侧面的调节螺钉进行调整，

　　长期使用出现导轨磨损后，不需要整体更换钳身，只需要调整间隙就能保证活动钳身的移动精度，避免钳身上翘、夹持错位的问题。丝杠的支撑端做了铜套衬套结构，减少丝杠转动时的磨损，延长整体结构的使用寿命，衬套可以单独拆卸更换，后期维护成本极低。从外形尺寸的匹配来看，这套虎钳的整体高度控制在常规作业的舒适操作区间，手柄转动时不会和工作台面、周边工装产生干涉，钳身的排屑槽设计可以让加工产生的切屑顺着槽体排出，不会堆积在导轨配合面内影响活动钳身的滑动顺畅度，日常清理只需要用毛刷扫过排屑槽即可，维护难度很低。在实际使用场景中，这套虎钳不仅可以用于常规的工件夹持，配合角度转接板还能实现倾斜角度的工件装夹，满足斜面钻孔、斜面修配的作业需求，

　　固定钳身的侧面还预留了辅助安装孔，可以加装挡屑板、工件定位挡块等辅助配件，拓展工装的使用场景。结构设计上没有冗余的复杂构件，所有受力部件都做了等强度设计，钳身主体采用铸铁材质的结构设计思路，保证整体刚性的同时兼顾减震性能，切削作业时可以吸收部分振动，提升加工表面的质量，活动钳身的锁紧结构和丝杠传动做了同轴度匹配，夹持时活动钳身不会出现偏摆，保证工件夹持的平行度，针对批量小件的装夹作业，还可以在钳口位置加装定制的仿形钳口块，实现异形工件的快速定位装夹，减少装夹找正的时间。这套虎钳的安装孔位完全匹配通用机用虎钳的安装尺寸，替换旧虎钳时不需要重新在工作台上打孔，直接沿用原有安装螺栓即可完成换装，对于生产线的工装升级、工位工具配置来说，适配成本极低。传动丝杠的端部做了防尘设计，可以阻挡大部分切屑、灰尘进入丝杠配合副，减少丝杠的磨损速度，延长润滑维护的周期，日常使用只需要定期在丝杠表面、导轨面涂抹润滑脂即可保证操作顺畅。
