法兰连接立式角通止回阀结构设计

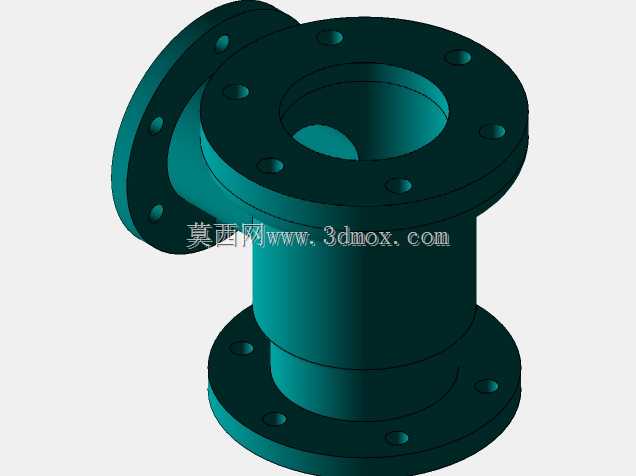

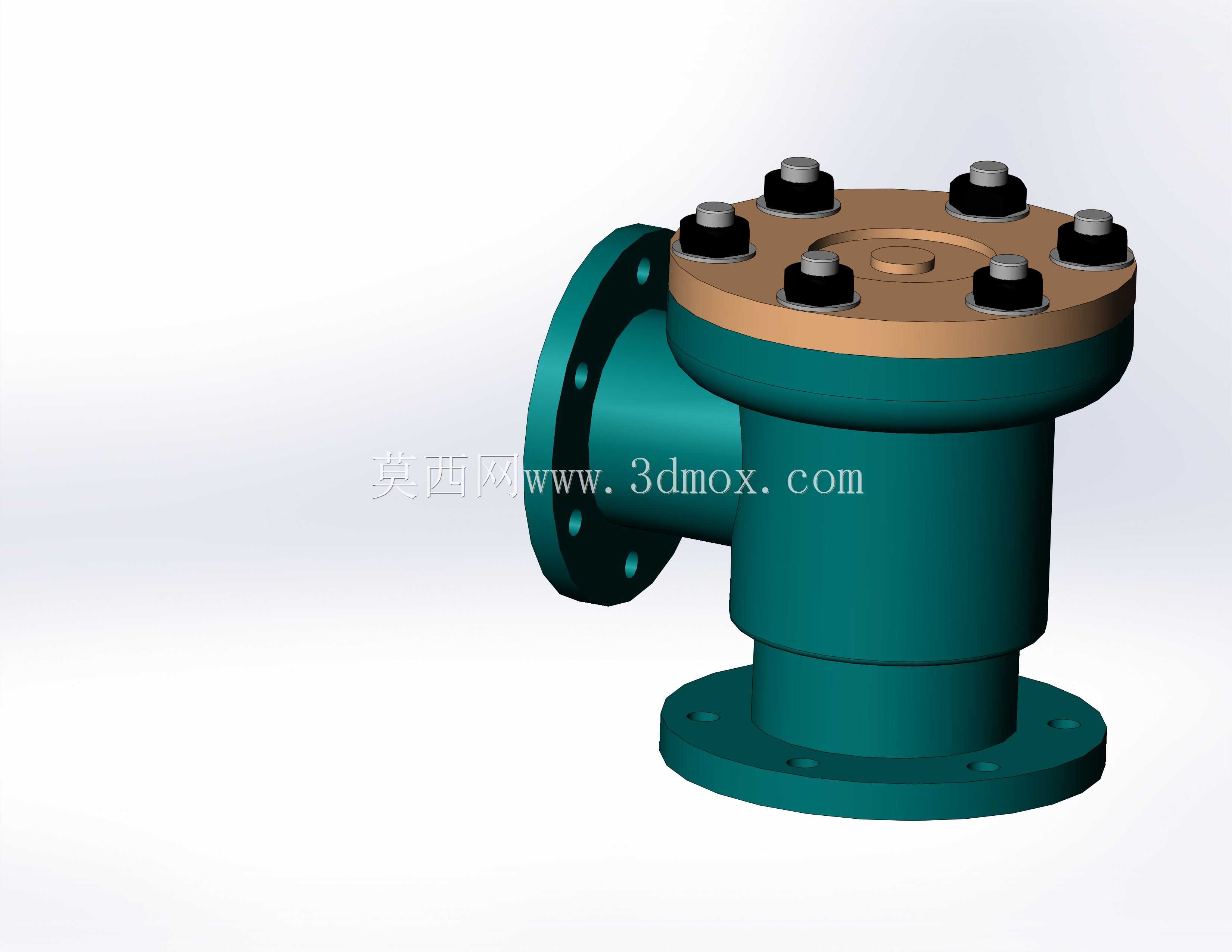

　　这款角通式止回阀主要应用于工业给排水、暖通循环、化工介质输送等管路系统中，安装在垂直与水平管路的转角位置，依靠介质自身压力驱动内部阀瓣动作，自动阻断介质反向流动，避免管路内介质倒流引发的泵组叶轮反转、管路水锤冲击、介质回流污染等工程问题，是管路系统中保障介质单向流动的核心控制部件。从结构设计逻辑来看，整体采用立式角向布局，介质从侧部法兰接口进入阀腔，从底部法兰接口流出，这种流向设计适配管路90度转角的安装场景，无需额外加装弯头转接，能有效减少管路局部阻力损失，同时缩短管路安装空间占用。阀体采用一体式铸造成型结构，流道做圆弧过渡处理，避免直角流道造成的介质紊流与压损，阀腔内部预留足够的阀瓣启闭行程空间，

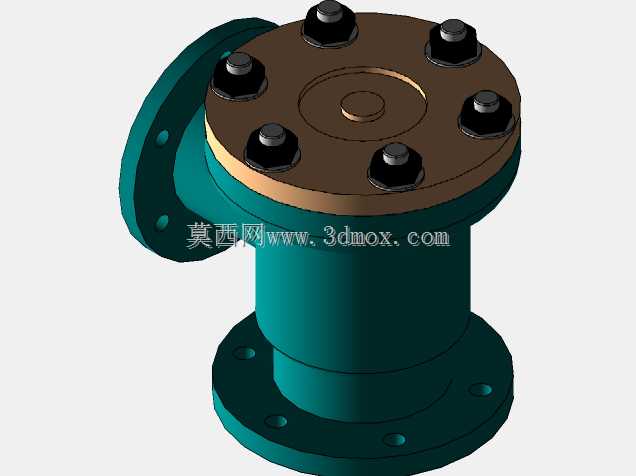

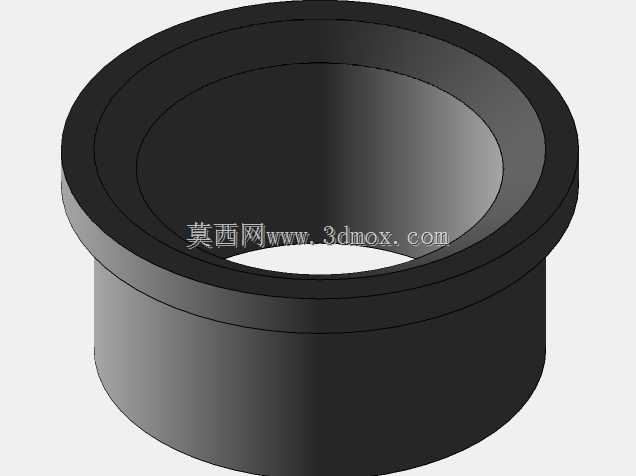

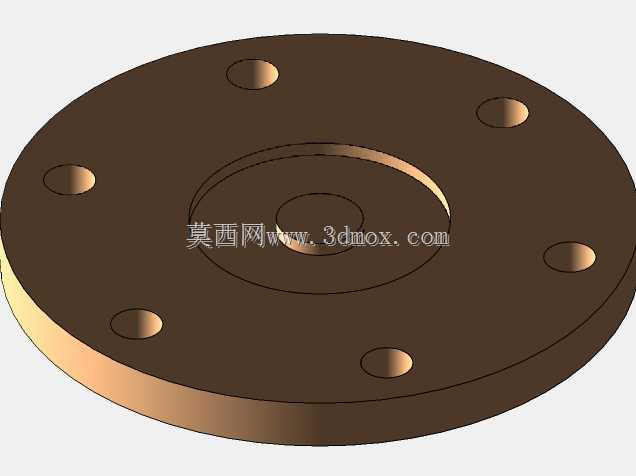

　　保证阀瓣在介质正向流动时能完全开启，介质正向流通时阀瓣被介质推力顶起，贴合阀腔内部的上限位结构，流道完全导通，介质流动阻力小；当介质出现反向流动趋势时，阀瓣在介质反向压力与自身重力作用下快速下落，贴合阀座密封面，实现管路的自动截断，密封面采用堆焊硬质合金的设计思路，保证长期启闭过程中的密封可靠性与耐磨性能，避免介质长期冲刷造成密封面失效。阀盖与阀体采用法兰式连接结构，沿阀盖圆周均匀布置六组六角头螺栓紧固件，连接面之间加装密封垫片，保证阀腔的承压密封性能，这种螺栓连接的结构设计方便后期对阀内部组件进行检修更换，无需整体切割管路即可完成内部密封件、阀瓣的维护作业。安装边界方面，三个连接端均采用标准法兰连接结构，侧部进口法兰、

　　底部出口法兰的密封面、螺栓孔中心距、法兰厚度均匹配对应公称压力的管路法兰标准，安装时只需保证法兰端面与管路轴线垂直，对角均匀拧紧连接螺栓即可完成装配，顶部阀盖的螺栓布置圆周不超出阀体最大外径，不会与周边管路、支架产生安装干涉。整体结构的重心沿垂直轴线分布，立式安装在转角位置时稳定性好，不会因介质流动产生的振动出现连接松动问题。在实际工程选型应用中，这类角通止回阀常配套在离心泵出口位置，泵启动时介质正向压力顶开阀瓣实现正常输送，泵停止运行时阀瓣快速关闭，阻断下游高压介质倒流回泵腔，保护泵叶轮不会因反向冲击出现损坏，同时也能避免管路内的介质倒流造成上游储罐溢液、介质混合等问题。设计过程中对阀瓣的启闭行程做了精准核算，

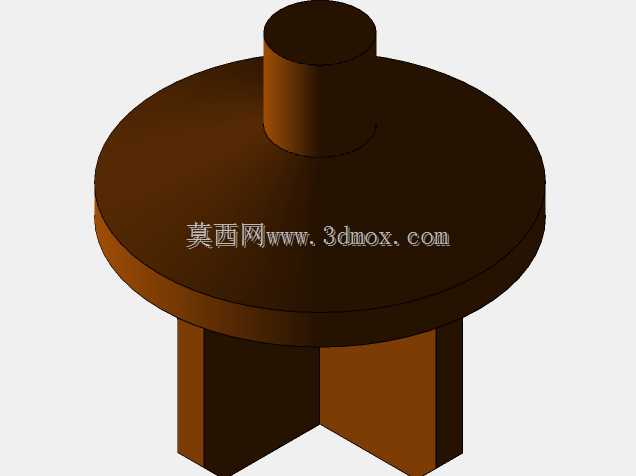

　　既保证全开时阀瓣不会遮挡流道造成额外压损，也保证关闭时阀瓣能准确贴合阀座密封面，不会出现卡滞、密封不严的问题，阀瓣导向结构采用内置式导向筋设计，导向间隙控制在合理范围，避免长期运行过程中阀瓣出现偏磨、卡涩的情况，保证启闭动作的可靠性。阀体外部的加强筋布置在流道转角与法兰连接位置，提升整体结构的承压强度，在公称压力范围内不会出现阀体变形、开裂的问题，适配多种无强腐蚀性的工业介质输送场景。
