手动操控式机械控制手柄结构设计

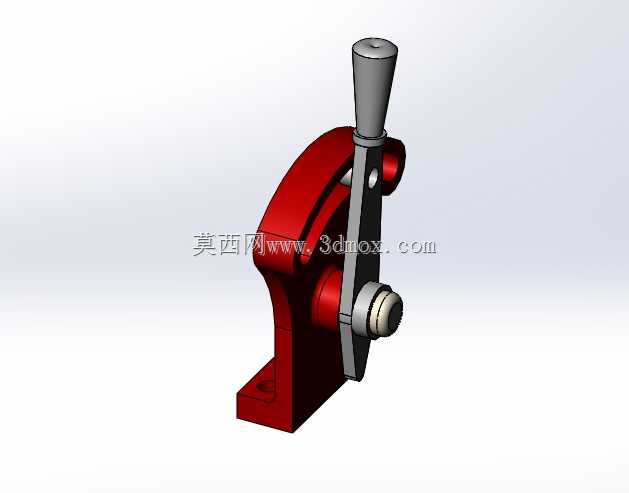

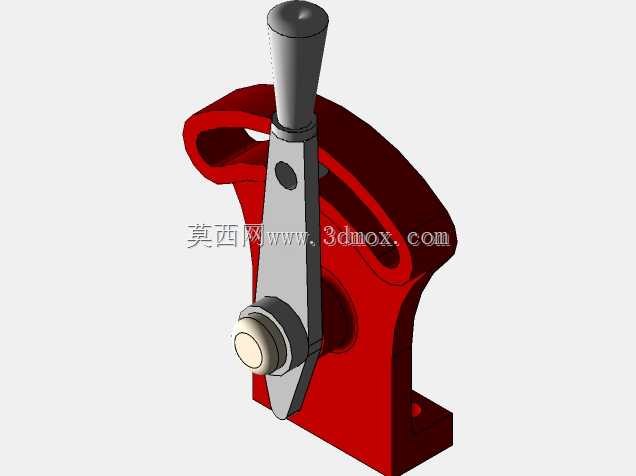

　　在各类中小型工业设备的手动操控环节，这类控制手柄是操作人员与设备执行端建立直接动作关联的核心交互部件，常见于小型工程机械、工业阀门组、台架式工装夹具、手动液压单元的操作工位，承担着动作切换、行程调节、档位锁定的实际功能，区别于电控按钮类的操作元件，这类纯机械结构的手柄不需要额外供电或信号传输链路，在断电、强电磁干扰的工况下依然能可靠完成操作动作，适配车间现场复杂的使用环境。从结构设计逻辑来看，整个组件分为握持段、传动杆体、安装基座三个核心部分，握持段采用上窄下宽的锥台造型，表面做了适配手掌贴合的弧面过渡，操作人员握持时掌心能完全贴合锥面，施力时不会出现打滑脱手的问题，杆体部分做了等宽的扁平结构设计，既保证了纵向的抗弯强度，

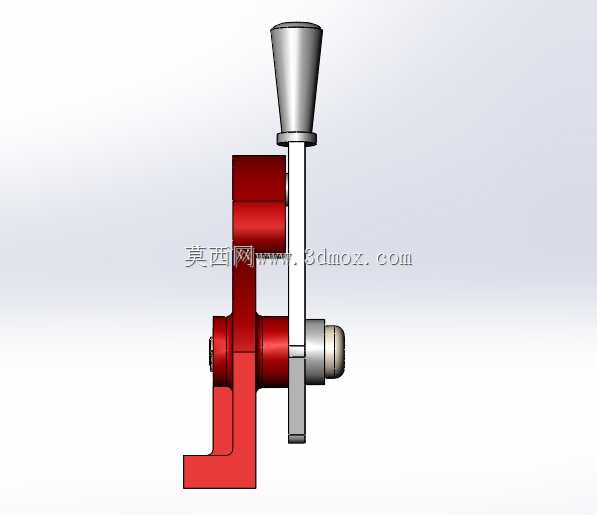

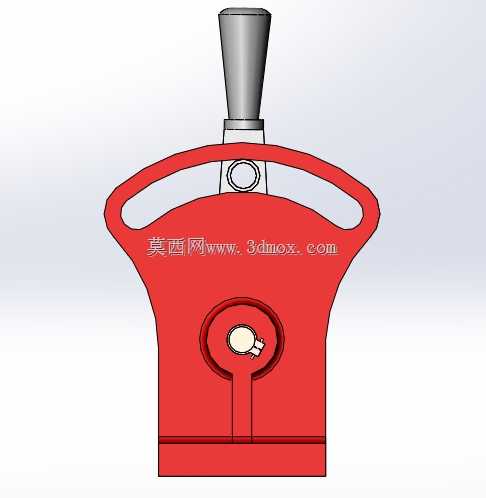

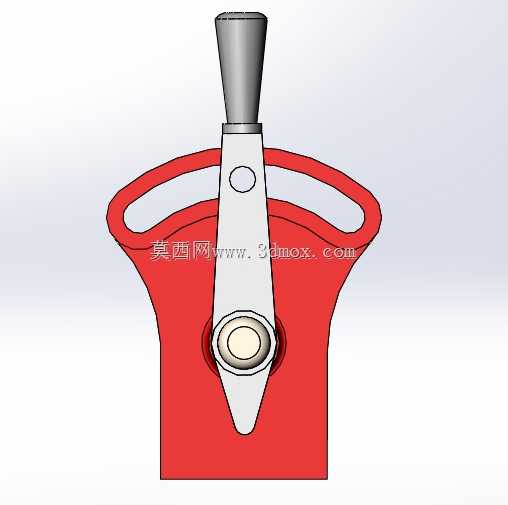

　　也减少了侧向摆动的冗余间隙，杆体上预留的圆形通孔是档位定位销的安装位，配合基座上的定位结构可以在手柄扳动到指定档位后完成位置锁定，避免设备运行过程中受振动影响出现档位偏移。安装基座采用了带环形护圈的敞口结构，环形护圈高出基座安装面一定高度，一方面可以限制手柄的最大扳动角度，避免超程操作损坏内部传动结构，另一方面也能在车间现场有杂物掉落时起到防护作用，防止焊渣、金属切屑、灰尘直接堆积在手柄的转动铰接位置，降低日常维护的清理频次。铰接位置采用了嵌套式的轴套结构，中间的浅色衬套为自润滑材质，不需要频繁加注润滑脂就能保证手柄扳动时的转动顺畅度，长期使用后也不会出现卡顿、旷量过大的问题，衬套与杆体、基座的配合公差控制在小间隙配合区间，

　　既保证转动灵活，也不会出现径向窜动影响操作手感。从安装边界来看，整个组件的安装基面为基座的底部平面，安装时只需要在对应设备面板上开出与基座轮廓匹配的安装孔，通过基座周边的固定点位完成锁紧即可，不需要额外设计复杂的转接支架，扳动手柄时的转动轨迹完全在环形护圈的包围范围内，不会和周边安装的其他操作元件、设备面板结构产生运动干涉，设计时已经预留了足够的安全操作间隙，操作人员带劳保手套操作时也不会出现卡滞、刮蹭手套的问题。在实际功能实现上，手柄的扳动角度与内部执行机构的行程做了线性匹配，操作人员可以通过手柄的扳动幅度直观感知设备的调节程度，不需要额外加装行程指示标识就能完成精准操作，杆体的扁平结构也适配常规的开口销、卡簧类标准紧固件，

　　后期维护更换配件时不需要定制特殊零件，直接采用通用标准件就能完成维修替换。这类手柄结构没有复杂的异形曲面，加工时可以采用常规的铣削、冲压工艺完成各零件的成型，量产时的加工成本可控，零件的一致性也容易保证，表面处理可以根据使用场景选择喷塑、镀锌、镀铬等不同工艺，在潮湿、有腐蚀性介质的工况下也能具备足够的防锈耐蚀能力。从人机工程角度考虑，握持段的高度设置在操作人员站立操作时的小臂自然下垂高度区间，扳动手柄时的施力方向与小臂施力方向一致，不需要手腕过度弯折就能完成全程操作，长时间重复操作也不容易产生肢体疲劳，环形护圈的边缘做了圆弧倒钝处理，操作时即使手部碰到护圈边缘也不会出现划伤的问题，符合车间设备的安全设计要求。
