重锤杠杆式压力泄放安全阀结构

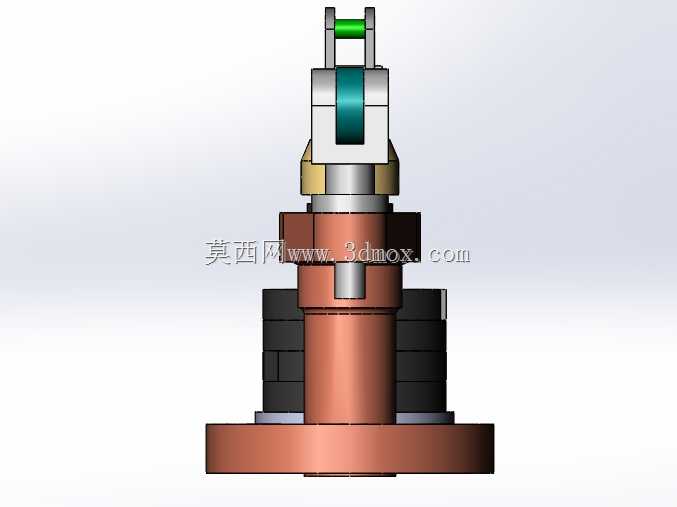

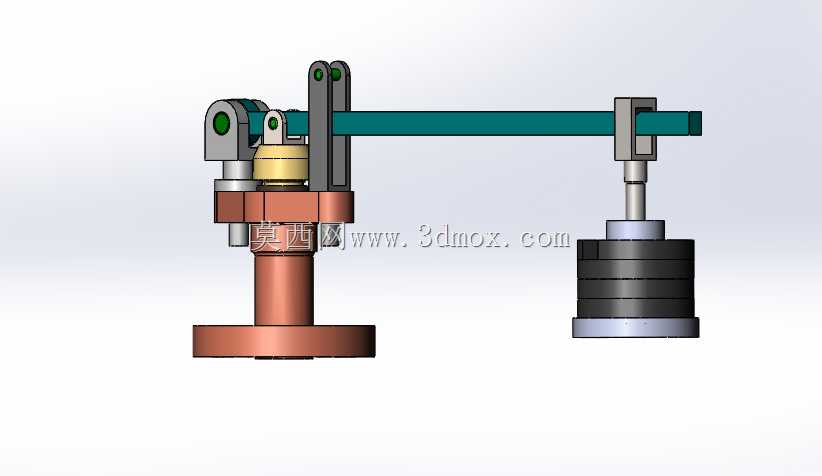

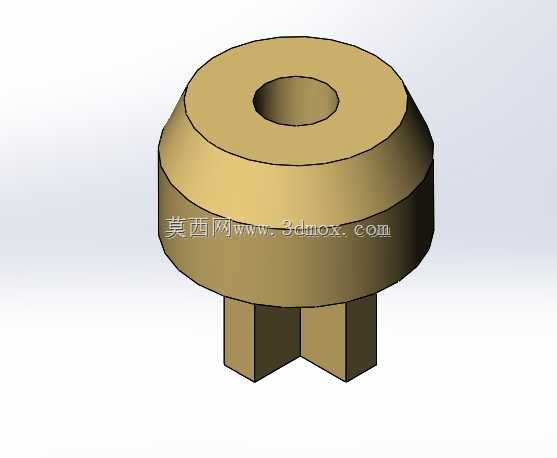

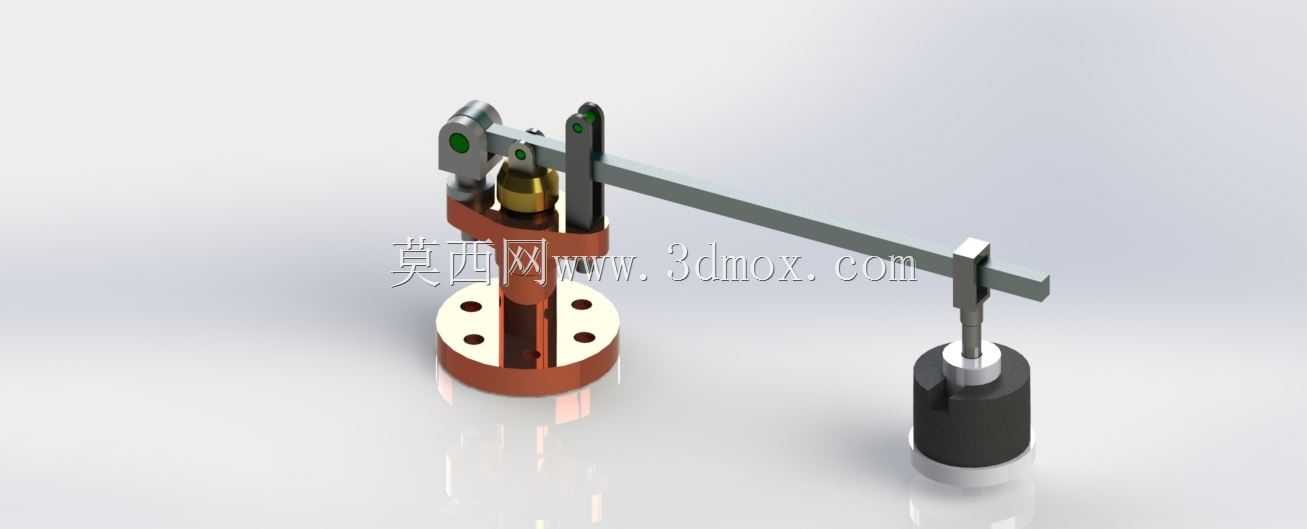

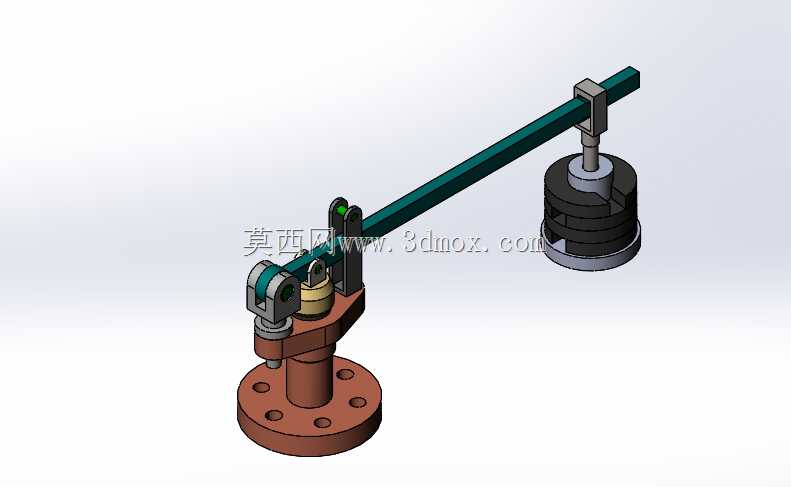

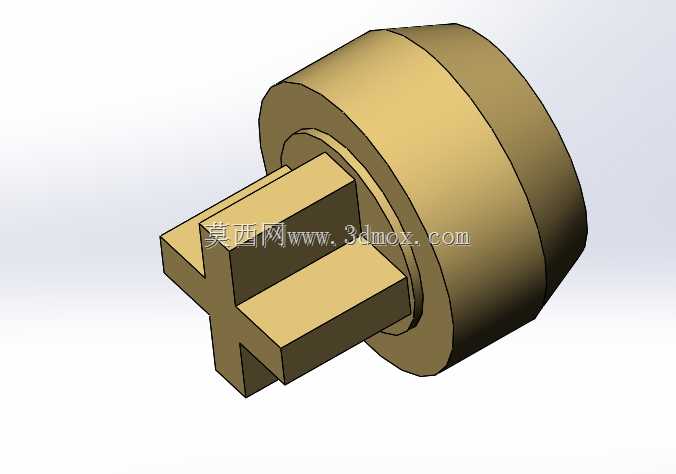

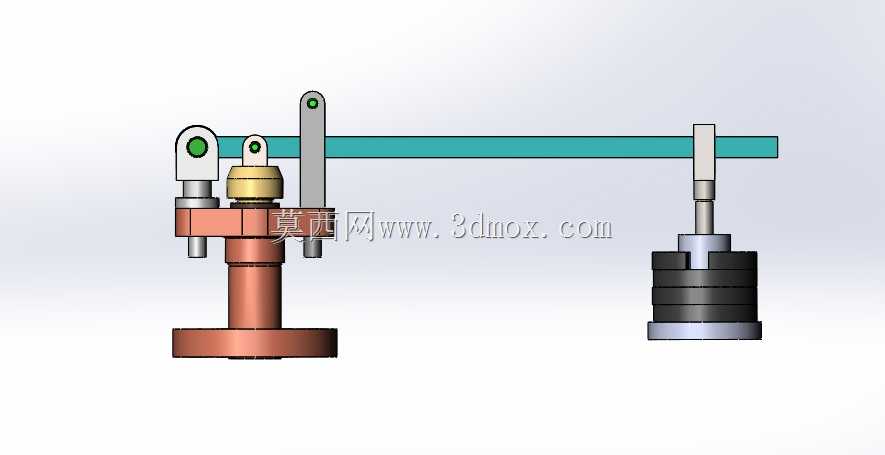

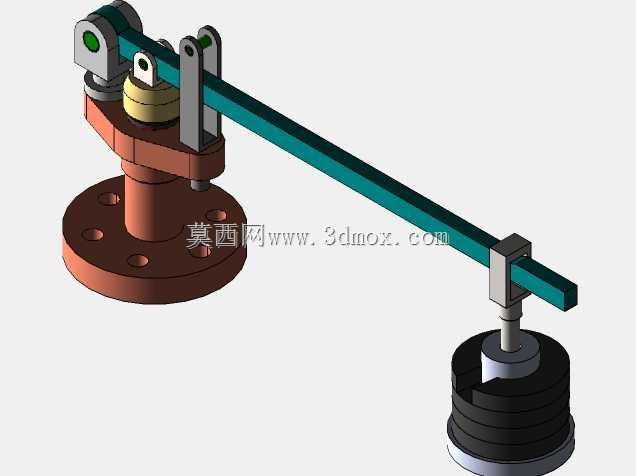

　　在承压类设备的超压防护场景中，这类杠杆重锤式结构的泄放装置是应用历史最久、可靠性经过长期工况验证的压力保护元件，常见于中低压固定式承压容器、蒸汽输送管网、小型工业锅炉的超压泄放回路，和弹簧式安全阀相比，它的开启压力调整逻辑更直观，不受长期高温工况下弹簧应力松弛的影响，在恒定温度、压力波动幅度小的工况下泄放压力稳定性更突出。整个结构的核心受力逻辑围绕杠杆力矩平衡搭建，阀瓣与阀座的密封面采用锥面配合设计，阀杆垂直顶在阀瓣背部的定心槽内，避免启闭过程中阀瓣出现偏磨导致密封失效；杠杆的支点采用销轴铰接结构，铰接位置预留了0.2-0.3mm的配合间隙，既保证杠杆转动无卡滞，又不会因为间隙过大导致阀瓣受力偏斜。重锤挂载在杠杆的长臂端，

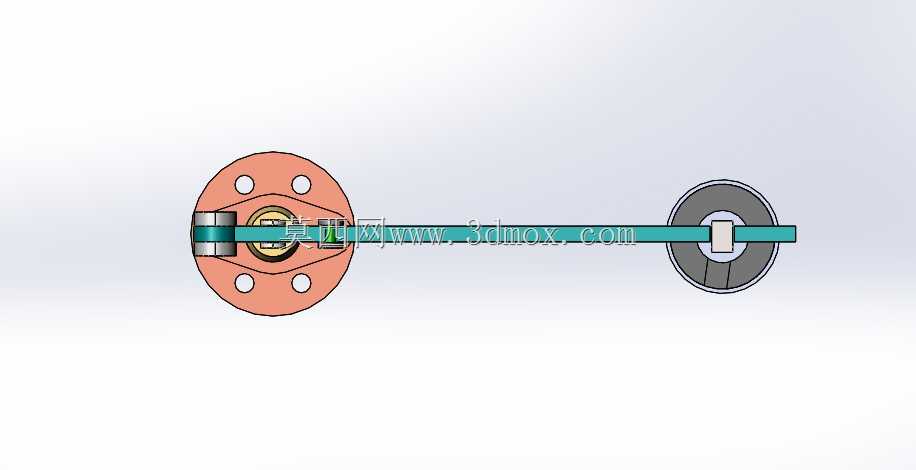

　　通过调整重锤在杠杆上的固定位置，就能改变作用在阀瓣上的密封压紧力，对应匹配不同的设备整定压力，调整完成后通过紧定螺钉锁定重锤位置，防止设备运行过程中重锤滑移导致整定压力偏移。从安装边界来看，阀座底部采用法兰连接结构，法兰上均匀分布四个螺栓通孔，适配常规PN16压力等级的管路法兰对接尺寸，安装时需要保证阀杆处于绝对垂直状态，倾斜角度不能超过1度，否则会增加阀瓣启闭的摩擦阻力，甚至出现密封面偏斜泄漏的问题。整个结构的外部没有复杂的弹性元件，杠杆和重锤都采用普通碳钢加工，铰接销轴做表面淬火处理提升耐磨性能，日常维护只需要定期检查铰接部位的润滑状态、重锤的锁定牢固度，以及密封面的磨损情况即可，维护成本远低于同参数的弹簧全启式安全阀。

　　在实际工况运行中，当设备内部压力超过整定压力值时，介质压力作用在阀瓣上的向上推力会打破杠杆的力矩平衡，杠杆绕支点转动带动阀瓣抬起，介质从阀座与阀瓣的间隙处向外泄放；当内部压力回落到允许的工作压力范围时，重锤产生的下压力矩重新将阀瓣压紧在阀座上，实现密封截断，停止介质泄放。设计过程中需要重点核算杠杆的刚度，避免长臂端在重锤载荷下出现过大的挠曲变形，导致阀瓣密封面比压分布不均；同时要核算阀瓣开启后的行程空间，保证杠杆转动时不会和周边的安装构件发生干涉，重锤的活动范围内不能设置其他管线或设备构件，防止重锤动作受阻导致安全阀无法正常开启。这类结构的安全阀不适合应用在压力波动频繁、或者存在明显振动的管路上，振动会导致杠杆力矩平衡被意外打破，

　　出现非正常开启泄漏的问题，因此在选型应用时，通常会优先布置在压力稳定、无持续振动的静置设备顶部，安装位置要预留足够的操作空间，方便后期调整重锤位置、校验整定压力。密封面的加工精度直接决定了安全阀的密封性能，设计时要求密封面的表面粗糙度达到Ra0.8以上，装配前要对密封面做研磨处理，保证接触率超过85%，避免正常工作压力下出现介质微漏的情况。阀杆与上部导向套的配合采用H8/f7的间隙配合，导向长度不小于阀杆直径的1.5倍，保证阀瓣升降过程中始终和阀座保持对中，不会出现卡涩偏斜。
