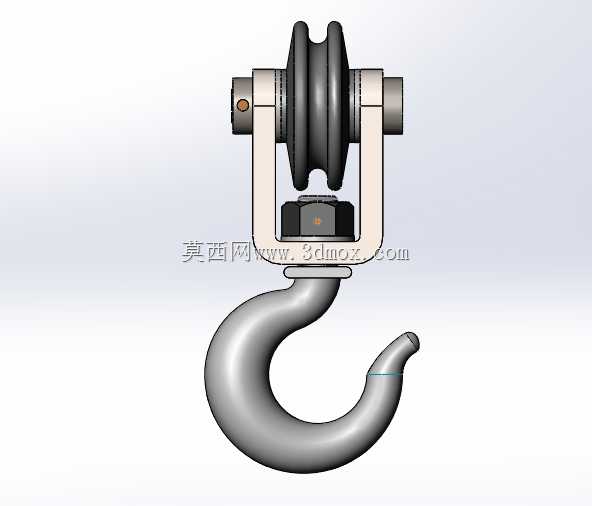

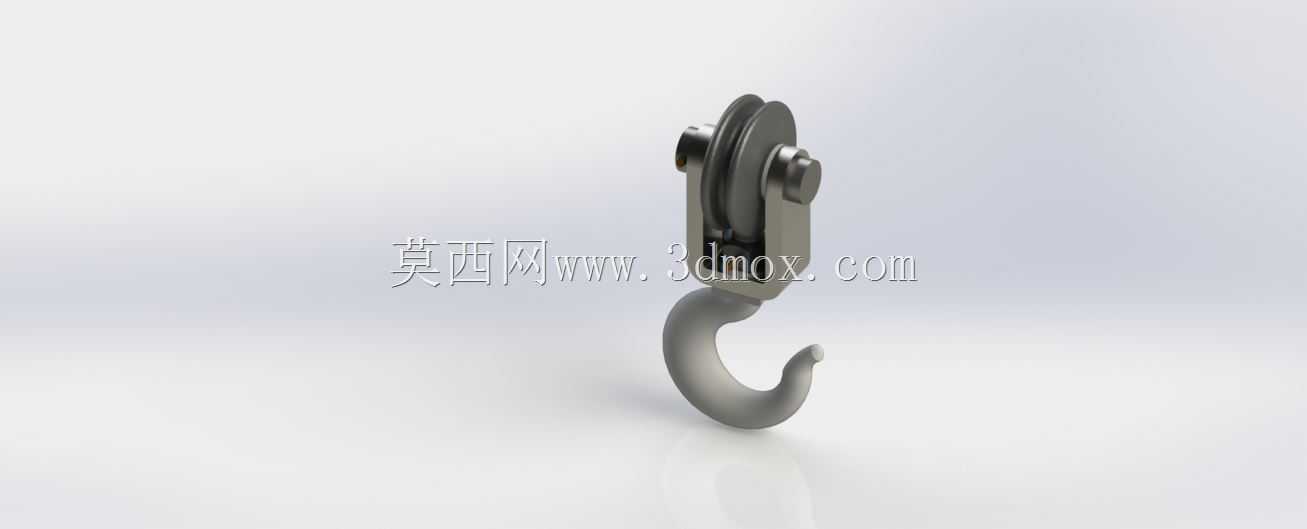

在起重作业场景中,这类带滑轮的吊钩组件是直接承载吊重、衔接钢丝绳与被吊物的核心受力部件,常见于桥式起重机、门式起重机、流动式起重机的起升机构末端,也会配套在电动葫芦、手动葫芦的吊重端使用,承担着载荷传递、转向适配的关键作用。日常作业里,它需要适配不同起升高度下的钢丝绳走线,滑轮槽的弧度设计直接匹配对应直径的起重钢丝绳,避免钢丝绳出现硬弯折、过度磨损的问题,同时U型架的铰接结构允许吊钩在垂直平面内自由摆动,抵消起吊过程中重物的小幅晃动带来的附加力矩,防止钢丝绳出现跳绳、脱槽的故障。从结构设计逻辑来看,整个组件的受力路径非常清晰:起升载荷先作用在吊钩钩身,通过吊钩尾部的螺纹与锁紧螺母传递到U型吊叉,
吊叉再通过两侧的滑轮轴将载荷分摊到滑轮上,最终由绕在滑轮槽内的钢丝绳承担全部吊重,每一处连接位置都做了应力分散处理,比如吊钩螺母与吊叉的接触面加装了推力垫片,降低吊钩转动时的摩擦阻力,滑轮轴两端的定位销既防止轴窜动,又能保证滑轮转动的同轴度,避免滑轮偏磨。滑轮部分采用双轮缘结构,轮缘高度高出钢丝绳直径1.5倍以上,即使在起升过程中钢丝绳出现小幅偏斜,也不会轻易脱出滑轮槽,滑轮内部加装了自润滑衬套,日常维护时只需定期加注润滑脂,就能保证滑轮在满载工况下灵活转动,不会出现卡滞导致的钢丝绳额外磨损。吊钩的钩身采用锻造流线型设计,钩尖位置做了防脱挡边的安装位,实际使用时可以加装防脱棘爪,防止吊索具从钩口意外滑出,钩身的弯曲半径经过校核,
保证吊索具在钩内的接触应力均匀分布,不会出现局部应力集中导致的钩身变形。安装边界方面,滑轮轴的两端伸出段直径与吊叉侧板的安装孔采用过渡配合,装配时需要保证两侧孔的同轴度误差不超过0.05mm,避免滑轮转动时出现别劲的情况;吊钩尾部的螺纹规格匹配标准起重吊钩的锁紧螺母,安装后需要穿开口销做防松处理,防止作业过程中螺母松动脱落;整个组件的上部滑轮中心到吊钩钩腔最低点的垂直距离,决定了起重机的最小起升高度边界,选型时需要根据现场的起升高度余量匹配对应尺寸的组件,避免出现吊钩无法下降到指定作业位置的问题。在不同的作业场景下,这类组件还可以根据额定起重量调整滑轮数量、吊钩截面尺寸,小吨位的单滑轮吊钩多用于轻型起重作业,
大吨位的会搭配多片滑轮组成滑轮组,降低钢丝绳的单绳拉力,适配更大的起重量。设计过程中需要重点校核几个关键位置的强度:吊钩钩身的弯曲截面、吊叉侧板的拉压截面、滑轮轴的剪切与弯曲强度,所有受力位置的安全系数都要满足起重机械的相关规范要求,同时还要考虑动载系数的影响,因为起吊瞬间重物离地、制动停止时都会产生额外的冲击载荷,结构设计时需要预留足够的强度余量。日常使用中,这类组件需要定期检查滑轮槽的磨损量、吊钩的开口度变化、各连接销轴的磨损情况,当滑轮槽壁磨损超过原厚度的10%、吊钩开口度超过原尺寸的10%时,就需要及时更换部件,避免出现起重安全事故。整个结构没有冗余的设计,每一个零件都承担明确的功能,从滑轮的转动减摩,到吊叉的载荷传递,再到吊钩的吊重挂载,各部件之间的配合间隙都经过合理设定,既保证转动部位的灵活性,又不会出现过大的间隙导致的晃动冲击,是起重机械起升末端非常成熟的经典结构形式。
