C形螺旋压紧夹持工具结构设计

　　在机械加工、装配维修、木工制作、小型工件粘接固定等诸多场景中，手动螺旋式C形夹都是一线作业人员手边常备的夹持类工具，这类工具依靠螺旋传动的机械增益特性，能够以较小的操作输入力获得足够的夹持压紧力，且结构简单可靠，维护成本极低，在小批量工件装夹、临时定位固定、零部件粘接压紧、焊接作业时的工件对位等场景下的使用频率极高。

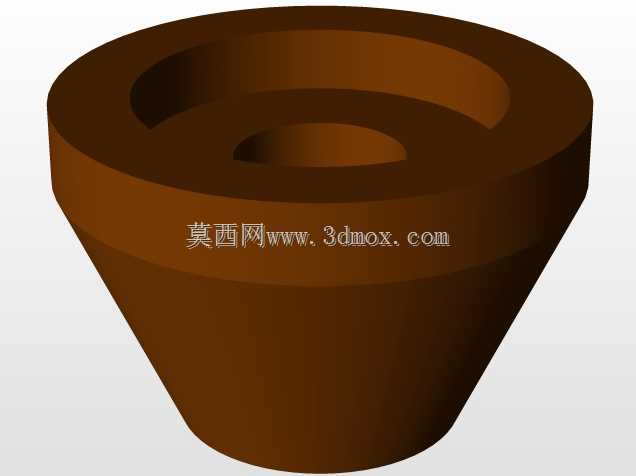

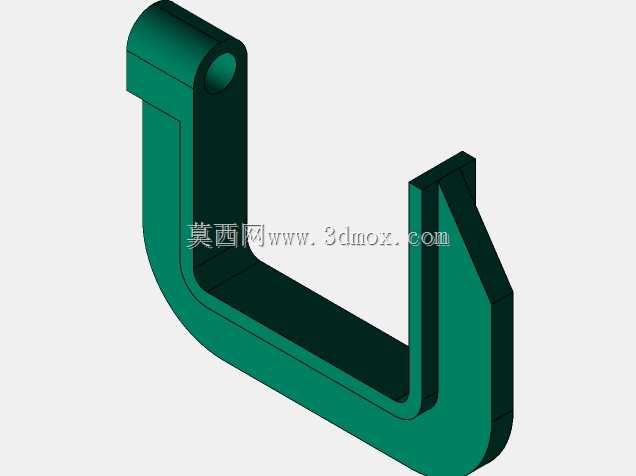

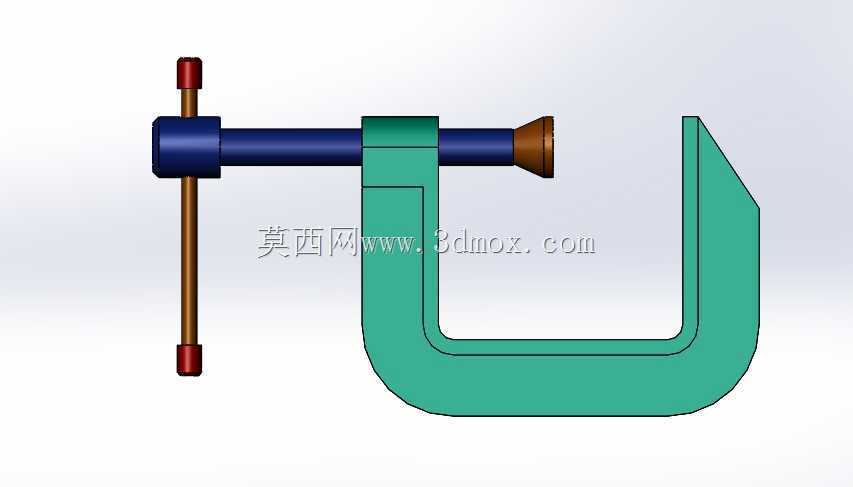

　　从结构设计逻辑来看，这款C形夹的主体采用C形开口框架结构，框架截面做了等强度优化，在螺杆施加最大夹持力的工况下，框架开口处的变形量控制在弹性变形区间内，不会出现永久塑性变形导致夹持精度失效的问题。框架的开口深度与最大张开距离是核心安装边界参数，设计时需要匹配常见的工件夹持厚度范围，开口内侧的两个承压面做了平行度公差约束，保证夹持时受力均匀，不会出现工件被压偏、夹痕不均的问题。其中固定承压端与框架一体成型，活动承压端安装在螺杆的端部，可随螺杆转动自适应贴合工件表面，避免螺杆转动时带动工件移位刮伤工件表面。

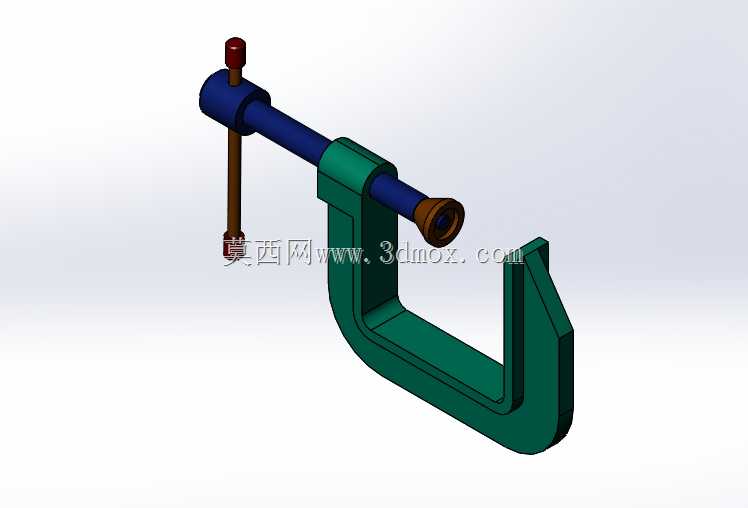

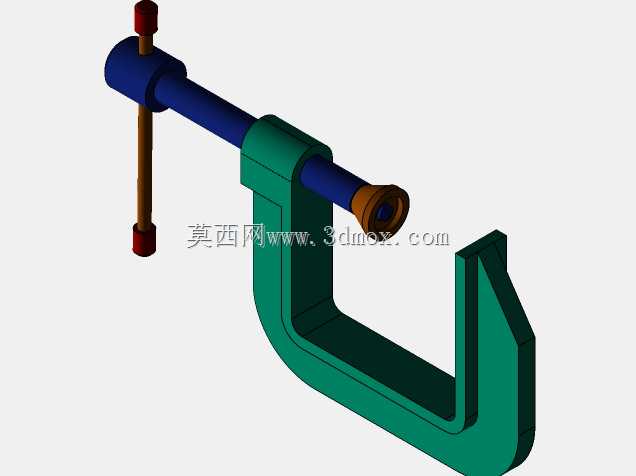

　　螺杆组件是这款夹具的核心施力部件，采用梯形传动螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动效率更适合手动压紧作业，同时具备一定的自锁特性，当操作人员松开操作杆后，螺杆不会因为夹持反力自行回退松脱，能够持续保持稳定的夹持力。螺杆的尾部安装了T型操作杆，操作力臂经过优化，操作人员单手即可施加足够的拧紧力矩，不需要额外借助加力杆就能达到常规作业所需的压紧力，操作杆与螺杆采用活动连接，不用时可以绕螺杆轴线转动收纳，减少工具的整体占用空间，也避免操作杆突出造成磕碰。

　　实际使用过程中，操作人员只需转动T型杆带动螺杆后退，将C形框架的开口跨骑在需要夹持的工件外侧，调整好夹持位置后正向转动操作杆，直到活动压头与固定压头将工件牢牢夹紧，即可完成装夹。在焊接对位场景下，这类C形夹可以快速将两个待焊接的钣金件压紧贴合，避免焊接过程中工件移位导致焊缝错位；在木工粘接作业中，C形夹可以持续施加稳定压力，让粘接面的胶层均匀受压，保证粘接强度；在小型零件的钻、铣等机加工作业中，如果批量小不需要制作专用工装，也可以用C形夹将工件临时固定在机床工作台上，完成简单的加工作业，大幅缩短工装准备时间。

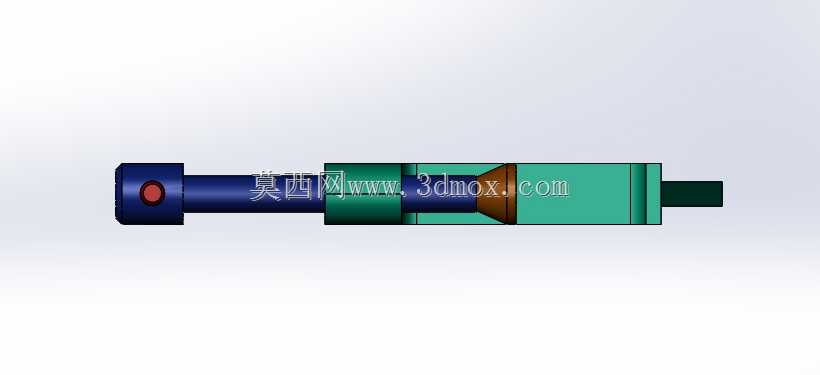

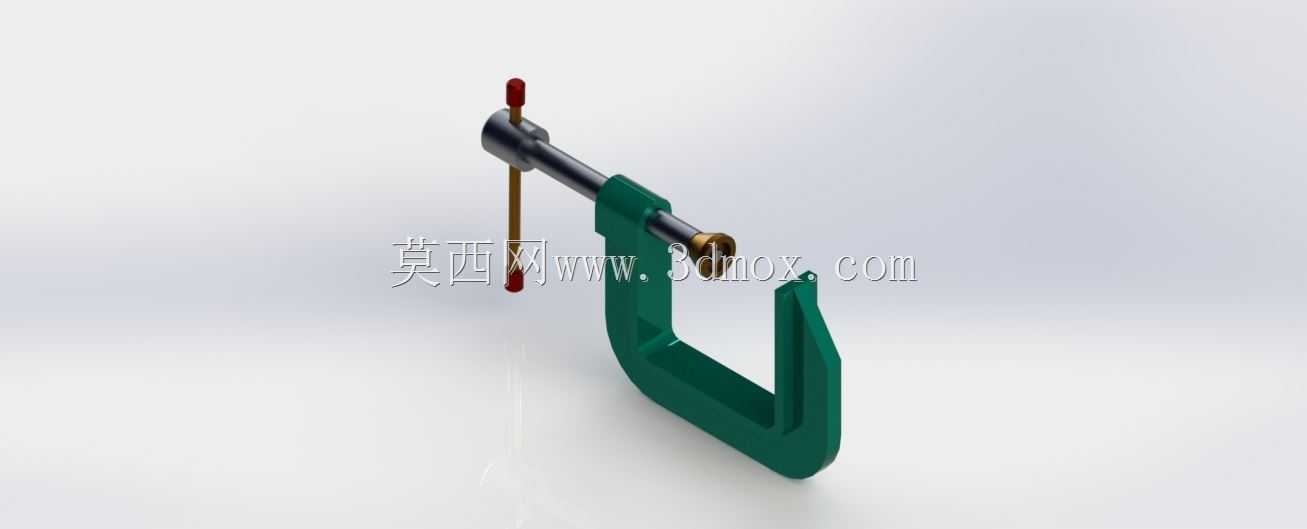

　　设计这款C形夹的三维模型时，需要重点校核框架的刚度与螺杆的强度匹配关系：如果框架刚度过小，夹持时开口张开变形过大，会导致夹持力不足，甚至出现框架断裂的风险；如果螺杆强度不足，拧紧时容易出现螺纹滑牙、螺杆弯曲变形的问题。同时活动压头与螺杆端部的连接结构需要保留转动间隙，保证压头可以在小角度范围内自适应偏转，适配表面存在轻微角度偏差的工件，避免点接触导致的压痕过深、夹持不稳问题。框架的外轮廓做了圆角过渡处理，没有尖锐的棱角，既避免使用过程中划伤操作人员，也能降低应力集中系数，提升框架的整体疲劳强度。螺杆的行程设计需要覆盖常用的工件厚度范围，同时预留一定的安全行程，避免螺杆拧到行程极限后出现卡死、螺纹脱扣的问题。

　　不同于液压、气动类的夹持装置，这款手动C形夹不需要外接动力源，完全依靠人力操作，不受作业场地的动力条件限制，无论是车间内的固定工位，还是户外的维修现场，都可以随时取用。整体结构没有复杂的易损零部件，日常使用只需要定期在螺纹部位涂抹少量润滑脂，保证螺杆转动顺畅即可，使用寿命远高于普通的快速夹具。在三维建模过程中，所有配合面的公差都按照手动工具的通用公差要求设定，螺杆与框架的螺纹孔采用间隙配合，保证转动顺畅无卡滞，活动压头与工件接触的端面做了防滑纹理设计，提升夹持时的摩擦力，避免工件受外力作用出现滑移。
