手动螺旋起重支撑装置三维结构设计

　　在设备检修、小型构件安装、重物临时移位的作业场景里，这类手动螺旋顶升装置的出场率一直不低，和液压类顶升设备比，它没有密封件老化漏油的隐患，也不需要配套动力源，纯机械传动的结构能在无电源、野外零散作业的环境里稳定工作，顶升到位后的自锁特性可以长时间承载载荷，不会出现缓慢回落的安全问题，很适合汽修工位的车辆局部支撑、钢结构安装时的标高微调、重型设备就位时的位置校正这类对支撑稳定性要求高的作业场景。

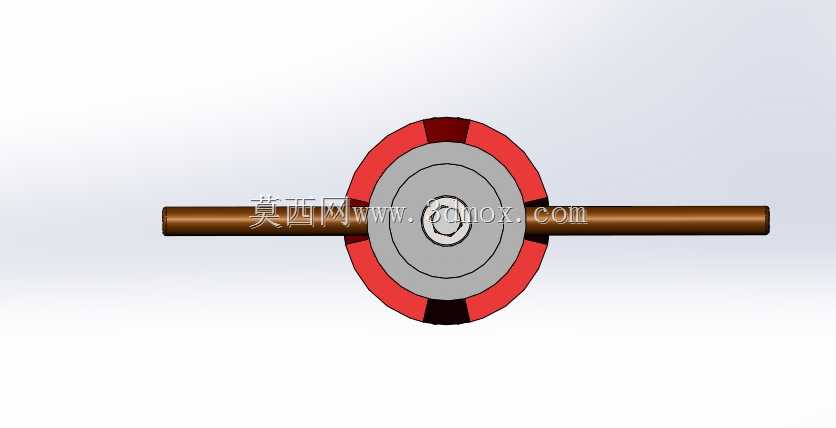

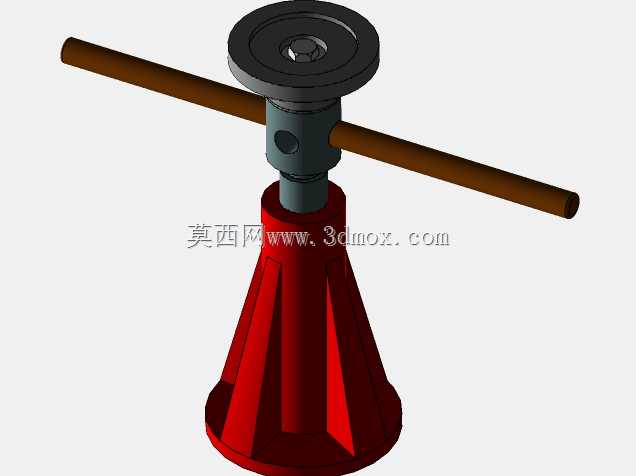

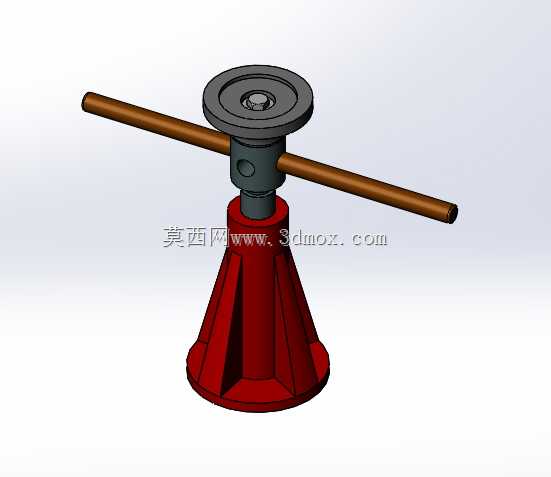

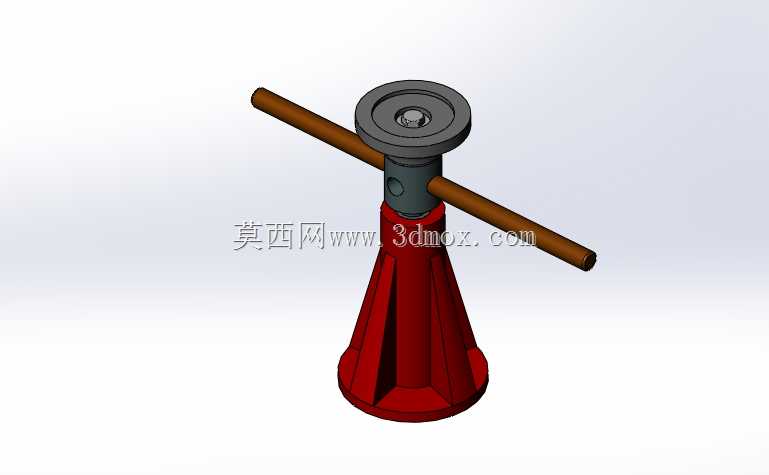

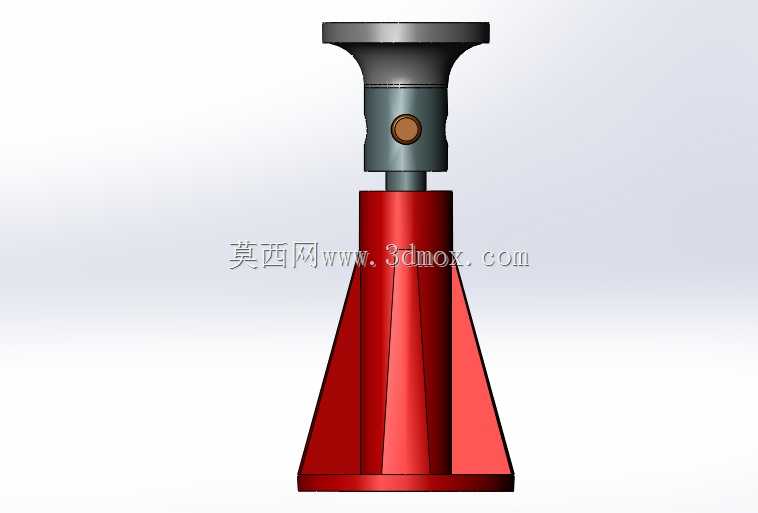

　　从结构设计逻辑来看，整个装置的受力路径非常清晰，底部的锥形承托底座直接接触支撑地面，锥面外扩的结构能把上部传来的集中载荷均匀分散到接触面上，底座内部做了加厚的筋条结构，避免大载荷下出现底座开裂、变形的问题，底座中心加工有和顶升螺杆配合的内螺纹孔，螺纹副采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙型强度更高，传动效率更适配手动顶升的受力场景，同时螺纹的导程角设计在自锁角范围内，只要停止转动操作杆，螺杆就会自动锁止在当前高度，不需要额外加装锁止机构。

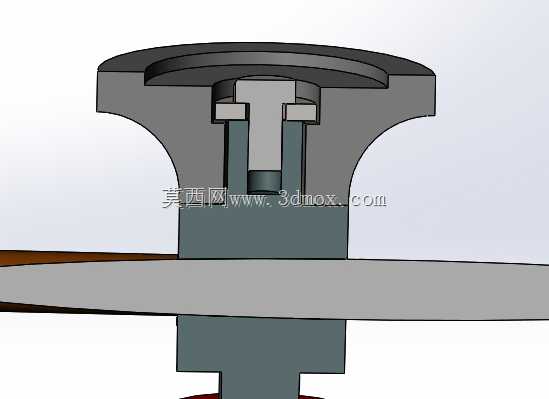

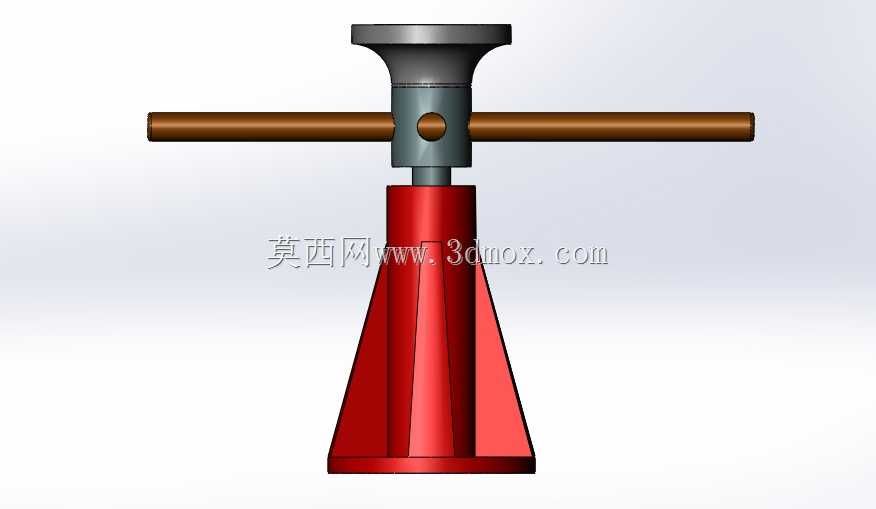

　　上部的顶盘是直接接触被顶升重物的部件，盘状结构的边缘做了圆角过渡，避免顶起重物时刮伤构件表面，顶盘和螺杆顶端采用活动铰接设计，即使被顶升面存在一定的倾斜角度，顶盘也能自适应贴合接触面，不会出现局部点接触导致的应力集中、重物滑脱问题。穿在螺杆上部螺套里的操作杆是人力输入的部件，长杆结构利用杠杆原理放大输入扭矩，操作人员不需要施加太大的力就能转动螺套，带动螺杆实现升降动作，操作杆和螺套的配合孔采用间隙配合，不用的时候可以把操作杆抽出收纳，减少装置的整体占用空间。

　　做三维建模的时候，需要重点校核几个关键尺寸的边界：首先是底座的接地直径，这个尺寸直接决定了装置的抗倾覆能力，接地直径过小的话，顶升过程中如果重物有轻微偏载，很容易出现侧翻风险，建模时要结合额定顶升载荷计算底座的最小接地面积，保证支撑面的压应力在地面材料的许用范围内；其次是螺杆的有效行程，要覆盖常规作业的顶升高度需求，同时要预留足够的螺纹啮合长度，避免螺杆升到最高位置时啮合牙数不足导致螺纹滑牙；还有操作杆的长度，要结合普通人的手臂施力范围设计，过长会导致操作时需要的作业空间太大，过短则会让操作力过大，增加操作人员的劳动强度。

　　从安装和使用的边界条件来看，这类装置不需要额外的固定安装，放置在平整坚实的地面上就可以使用，作业前需要确认底座和地面之间没有碎石、油污这类容易打滑的介质，顶盘和被顶升构件之间要保证接触贴合，转动操作杆的时候要匀速施力，避免冲击力导致螺纹副受损。整个装置的零件数量不多，拆解后主要是底座、顶升螺杆、升降螺套、操作杆、顶盘几个部件，没有复杂的异形曲面结构，加工工艺性好，底座采用铸造成型后再加工内螺纹，螺杆采用圆钢车削梯形螺纹后做表面淬火处理，提高螺纹表面的耐磨性，延长设备的使用寿命。

　　在结构细节处理上，螺套和螺杆的配合位置预留了润滑脂加注的小孔，定期加注润滑脂可以降低螺纹副的磨损，减少转动时的阻力，操作杆的两端做了滚花或者套橡胶套的结构，避免施力的时候手打滑，底座的外表面做了喷塑或者涂漆处理，提升户外使用时的防锈能力，顶盘的上表面可以加工浅的防滑纹路，进一步提升和被顶升重物之间的摩擦力，降低滑脱风险。这类纯机械结构的顶升装置，维护成本极低，平时只需要做好螺纹副的润滑和表面防锈，就可以长期使用，不会像液压千斤顶那样需要定期更换密封件、补充液压油，非常适合零散维修、小型安装作业的场景配置。
