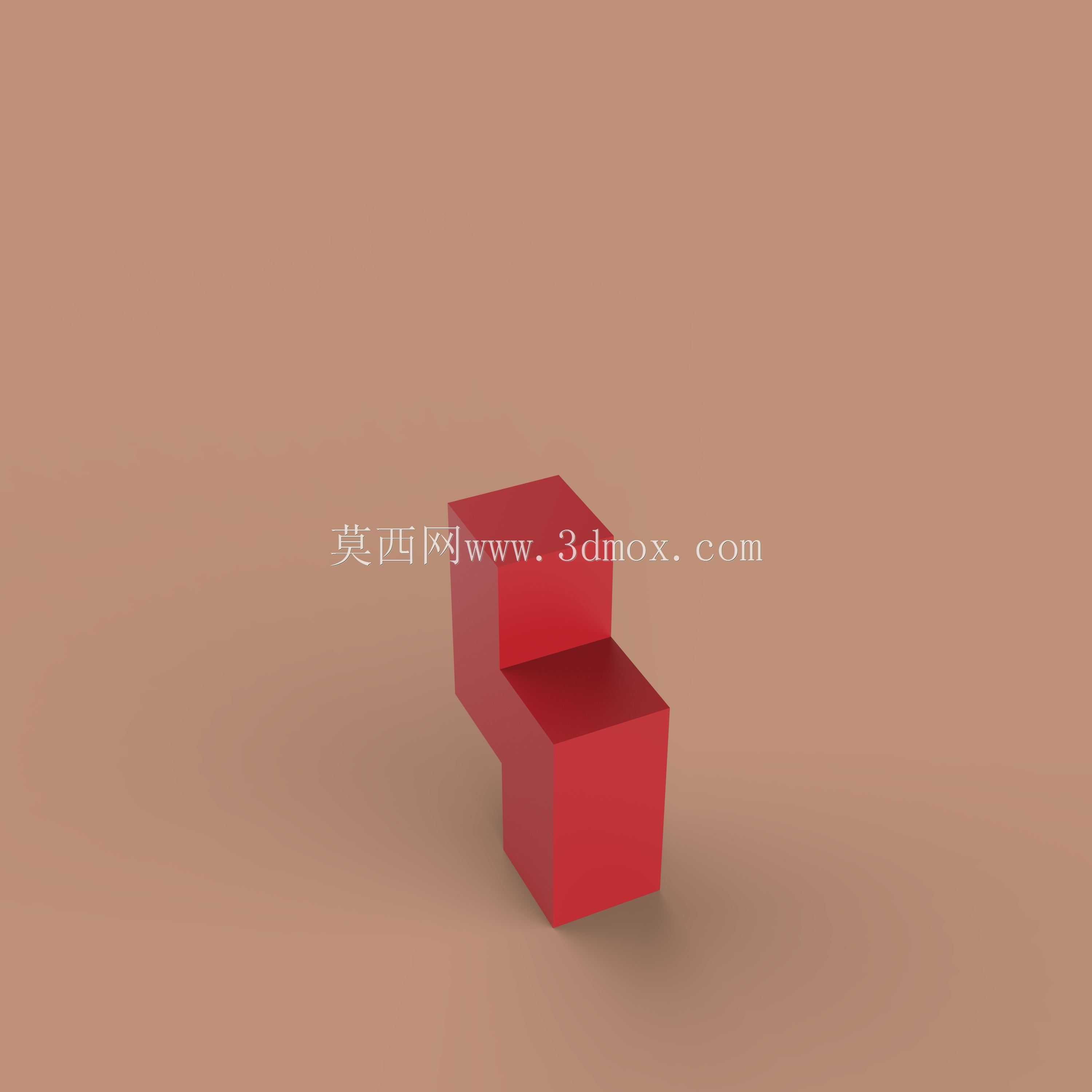

错位拼接红色方块趣味几何结构件

　　做了快十年结构设计，经手的零部件从重型设备的承重构件到小型设备的定位块少说也有上千种，这种错位拼接的方块结构乍看是趣味造型，实际在工装定位、视觉检测标定、空间结构教学演示场景里的实用度远超预期。先从实际应用场景说，这类规整的错位块体，首先可以作为机器视觉检测环节的标准标定件，视觉系统在调试空间错位识别、高度差检测、边缘轮廓捕捉功能时，需要有已知固定尺寸、固定空间错位量的标准件做参照，相比平面标定板，这种带三维错位结构的标定件能同时校验X、Y、Z三个轴的识别精度，尤其是在分拣设备的错位物料识别、装配工位的错位零件对位环节，用这类标准件做前期调试，能把视觉系统的识别误差控制在0.02mm以内，比反复用实际生产物料调试效率提升至少40%。

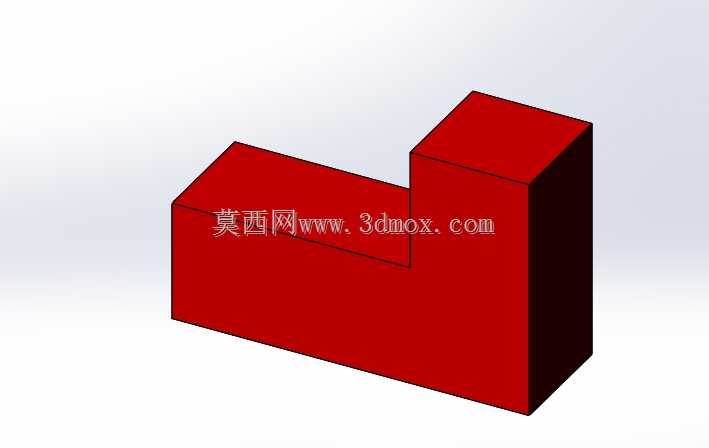

　　另外在工装夹具的定位模块设计里，这种错位拼接的结构可以直接作为防呆定位块，两个方块的错位高差刚好能卡住待加工零件的对应缺口，不需要额外加装定位销，靠块体本身的轮廓就能实现零件的快速装夹定位，装夹时工人不需要反复核对定位位置，顺着块体的错位轮廓推到底就完成定位，能大幅降低流水线操作工的装夹出错率。再说到功能特性，这个结构的两个方块是垂直错位拼接，上方块体的一个侧面和下方块体的顶面垂直贴合，拼接面的接触面积经过计算刚好能保证整体结构的稳定性，不会因为侧向受力出现拼接处开裂的问题，块体所有外露棱边都做了0.5mm的倒角处理，既避免了尖锐棱边划伤操作人员，也不会因为棱边反光影响视觉检测的识别效果。整个结构没有多余的镂空、加强筋设计，

　　外表面全是规整平面，加工时不管是用CNC铣削还是3D打印成型，都不需要复杂的工装夹具，一次装夹就能完成所有外露面的加工，加工成本比同体积的异形结构件低60%左右。设计思路上，最开始构思这个结构的时候，首先考虑的是空间错位量的设定，两个方块的错位距离不能太大也不能太小，错位量太大的话整体结构的重心会偏移到下方块体的边缘位置，放置在工作台面上容易出现倾翻，错位量太小的话又起不到错位识别、防呆定位的作用，经过反复的重心验算和实际场景模拟，最终把错位量设定为单个方块边长的二分之一，这个错位距离下，整体结构的重心投影刚好落在下方块体的支撑面中心位置，不管是水平放置还是承受一定的侧向推力，都不会出现倾翻，同时这个错位量形成的高度差和轮廓差，刚好能被常规分辨率的工业相机清晰识别，也能和待定位零件的缺口尺寸形成稳定的配合间隙。然后说外形尺寸和安装边界，单个方块的边长设定为50mm，这个尺寸是参考工业视觉检测的常规工作距离、工装定位块的常用尺寸确定的，50mm的边长在200mm的视觉工作距离下，刚好能占满工业相机视野的三分之一，不会出现轮廓识别不全的问题，同时作为防呆定位块使用时，50mm的高度刚好和多数小型冲压零件、注塑零件的定位边高度匹配，不需要额外调整块体的安装高度。安装边界方面，整个结构的最大外轮廓尺寸是75mm×50mm×100mm，安装时只需要在下方块体的底面加工两个M4的螺纹孔，孔距设定为30mm，就能直接固定在工作台面或者视觉检测的标定平台上，

　　固定后整体结构的侧面和安装面的垂直度控制在0.01mm以内，不会因为安装倾斜影响标定精度或者定位效果。另外这个结构的表面做了哑光红色处理，哑光处理是为了避免视觉检测时出现高光反射，红色则是因为工业场景里红色和多数金属零件、塑料零件的颜色对比度最高，视觉识别时的轮廓提取速度更快，识别准确率也更高。实际在车间调试的时候，之前用白色的标定块，遇到车间灯光角度变化的时候经常出现轮廓识别偏差，换成这种哑光红色的错位块之后，连续运行72小时的识别准确率能稳定在99.9%以上，完全满足流水线的连续生产要求。还有在职业院校的机械制图、三维建模教学场景里，这个结构也非常适合作为教学演示件，学生通过观察这个错位结构的三视图、轴测图，能快速理解空间相贯线、投影关系这些比较抽象的知识点，比单纯看教材上的二维示意图理解速度快很多，而且这个结构的建模难度不高，初学者练习拉伸、拼接、倒角这些基础建模命令的时候，用这个结构做练习案例，能快速掌握三维建模的空间思维逻辑。
