法兰安装式轴用填料函密封组件结构

　　在流体输送、动力传动类设备的轴穿舱结构设计中，填料函是解决旋转轴与固定腔体间动密封问题的核心部件，这套法兰安装式填料函组件，主要适配中等线速度、存在一定压力差的轴系密封场景，常见于离心泵、搅拌反应设备、阀门阀杆、小型透平机械的轴端密封位置，用来阻隔腔体内介质沿轴向外泄漏，同时阻挡外界粉尘、杂质进入设备腔体内部。

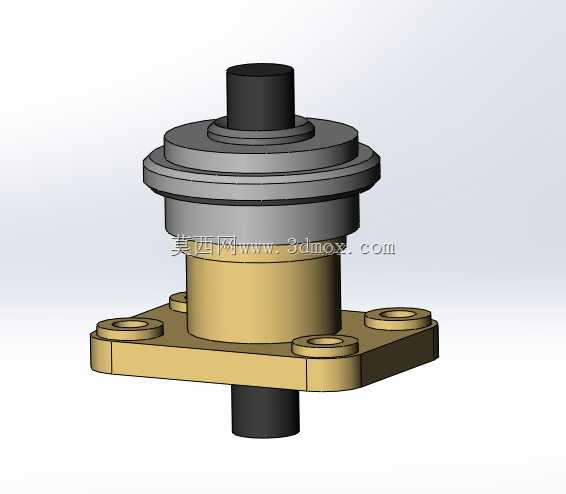

　　从结构设计逻辑来看，这套组件采用分体式堆叠装配思路，底部为带四个安装孔的方形法兰基座，法兰面做了平整加工，安装时可在基座与设备腔体贴合面加装密封垫片，通过螺栓穿过法兰孔完成组件与设备本体的刚性固定，这种方形法兰的安装形式相比圆形法兰，在小规格密封场景下更易控制安装对位，螺栓排布的抗扭转能力更强，能避免轴系运转振动带来的组件移位。基座上方为填料容纳腔，腔体内壁加工有一定粗糙度的容纳空间，用来填充盘根类密封填料，填料压盖采用阶梯式轴套结构，压盖与轴之间预留了合理的配合间隙，既不会与旋转轴发生硬摩擦，又能限制填料被介质压力挤出，压盖通过轴向预紧力挤压填料，让填料产生径向变形抱紧旋转轴，实现密封效果，压盖上方的阶梯轴段还设计了防尘挡边结构，可阻挡外界飞溅的液体、硬质颗粒进入填料摩擦区域，延长填料的使用寿命。

　　从安装边界来看，这套组件的轴向总高度适配小行程轴系的安装空间，法兰四个安装孔呈对称分布，孔位间距符合常规小型设备的轴端安装尺寸规范，中心轴孔的直径公差按照基孔制间隙配合设计，适配对应直径的光轴穿过，轴与压盖、轴与基座底部导向段的配合间隙控制在动密封允许的合理范围内，既保证轴旋转时无卡滞，又不会因间隙过大导致填料异常磨损。在实际选型应用中，这类填料函组件可根据输送介质的特性更换不同材质的填料，比如输送水类介质可采用油浸石棉盘根，输送弱腐蚀性介质可采用聚四氟乙烯盘根，高温工况下可选用碳纤维盘根，组件本身的金属结构件可根据工况选用碳钢镀锌、不锈钢或者铜合金材质，满足不同腐蚀环境的使用需求。

　　设计过程中需要重点关注几个核心尺寸的匹配：首先是填料腔的深度与宽度，要保证填料填充后有足够的压缩量，通常填料腔的径向宽度要比填料截面尺寸大0.5-1mm，方便填料装填同时保证压盖施压时填料能均匀变形；其次是压盖的压入深度，要预留足够的填料磨损补偿行程，当填料磨损出现泄漏时，可通过进一步压紧压盖来补偿填料的磨损量，延长填料更换周期；另外基座底部的轴导向段长度要满足轴系径向支撑的需求，避免轴旋转时的径向跳动过大导致填料偏磨，影响密封效果。

　　在实际设备运行中，这类填料函密封相比机械密封结构，结构更简单，维护成本更低，对安装精度的容忍度更高，适合工况波动较大、维护频次较高的应用场景，尤其是在中小型化工搅拌设备、给排水泵、低压蒸汽阀杆的密封结构中应用十分广泛。建模过程中对各配合面的公差、安装倒角都做了还原，法兰安装孔做了沉头设计，可容纳螺栓头，避免螺栓突出法兰面影响安装贴合度，各阶梯轴段的过渡位置都做了圆角处理，减少应力集中，同时避免装配时锐边切割填料。组件的整体结构没有多余的复杂特征，所有零件都采用常规机械加工工艺即可生产，法兰基座可采用铸造后机加工的方式批量生产，压盖和轴套类零件可采用棒料车削加工，加工成本低，互换性强，方便设备后期维护时更换配件。
