复杂异形支架类机械零件结构设计

　　在非标工装与专用设备的结构设计环节，这类异形支架类零件往往承担着核心的定位与载荷传递作用，不同于标准型材拼接的简易支撑结构，该类零件需要同时适配多组配合面的安装公差，兼顾周向限位与轴向承载的双重需求。从实际应用场景来看，这类零件常出现在专用工装夹具的定位模块、自动化设备的执行端连接座、以及小型专用机床的附件安装位上，工作过程中需要承受交变的径向挤压力与偶尔的轴向冲击载荷，因此结构设计时不能单纯按照静载荷计算壁厚，还要预留足够的抗疲劳余量。

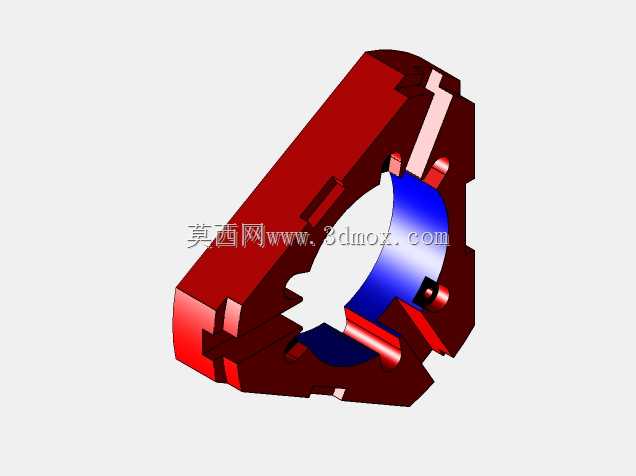

　　从结构功能特性来看，该零件采用分段式的腔体设计，外侧的多段凸台结构是用于和外部基座做卡接定位，每一处凸台的端面都设置了对应的止口配合面，安装时可以直接嵌入基座的对应卡槽内，不需要额外设计定位销孔就能实现周向的防转限位，这种设计在快换工装结构中非常实用，能够大幅缩短工装更换的对位时间。内侧的弧形配合面是核心的工作接触面，表面做了分段式的凸起限位结构，能够和被支撑的轴类或者套类零件的外轮廓精准贴合，传递扭矩的同时避免配合面出现应力集中，相比整圈包裹的轴套结构，这种分段式的接触设计既减少了配合面的加工面积，降低了精加工的成本，又能在接触面之间预留足够的排屑空间，在有粉尘或者切削液的工作环境下，不会因为杂物卡滞导致配合件拆卸困难。

　　设计思路上，这类零件优先采用拉伸成型的基础工艺路径，主体结构通过等截面拉伸完成粗成型，之后再对内侧的弧形工作面、外侧的安装凸台做二次机加工，既保证了零件整体的结构强度，又能控制加工成本。在做三维建模的时候，首先要确定内侧弧形工作面的基准圆心，所有内侧的限位凸起都要以该圆心为基准做圆周阵列，保证每一处接触面的同轴度公差控制在0.02mm以内，避免安装后出现配合偏载。外侧的安装凸台需要根据外部基座的卡槽尺寸做对应设计，每一处凸台的侧边都要做15度的导向倒角，方便安装时的快速导入，凸台的根部要设置R2的圆角过渡，避免热处理或者受力时出现应力集中导致的开裂问题。

　　关于外形尺寸与安装边界，该零件的最大外轮廓尺寸需要适配安装基座的内腔尺寸，设计时单边预留0.1mm的安装间隙，既保证安装时的顺畅度，又不会因为间隙过大导致工作过程中出现晃动。内侧弧形工作面的直径需要和被支撑件的外圆尺寸做基孔制配合，选择H7的公差等级，保证配合的紧密性。零件的轴向厚度需要根据实际承载的载荷大小计算，常规工况下厚度不小于20mm即可满足10kN以内的径向载荷需求，如果是冲击载荷较大的工况，可以适当增加厚度并在外侧凸台位置增设加强筋结构。需要注意的是，零件上所有的加工面都要标注对应的形位公差，尤其是内侧配合面的圆柱度、外侧安装面的平面度，以及两个端面的平行度，这些公差直接影响最终的安装精度与使用寿命。在实际建模过程中，还要提前考虑加工的工艺性，避免出现刀具无法到达的加工死角，内侧的凹陷结构要预留足够的刀具让刀空间，外侧的卡槽结构要适配标准铣刀的加工直径，减少特殊定制刀具的使用，降低后续的加工成本。
