卧式木材燃料气化反应炉结构设计

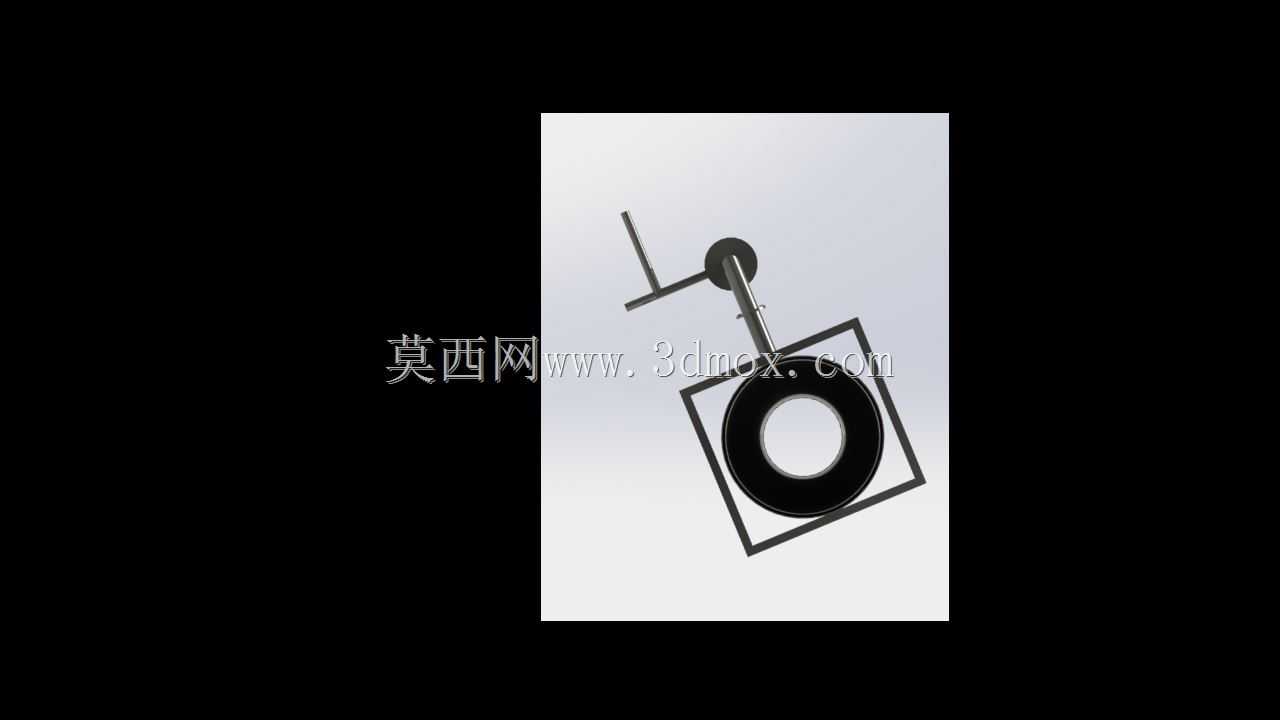

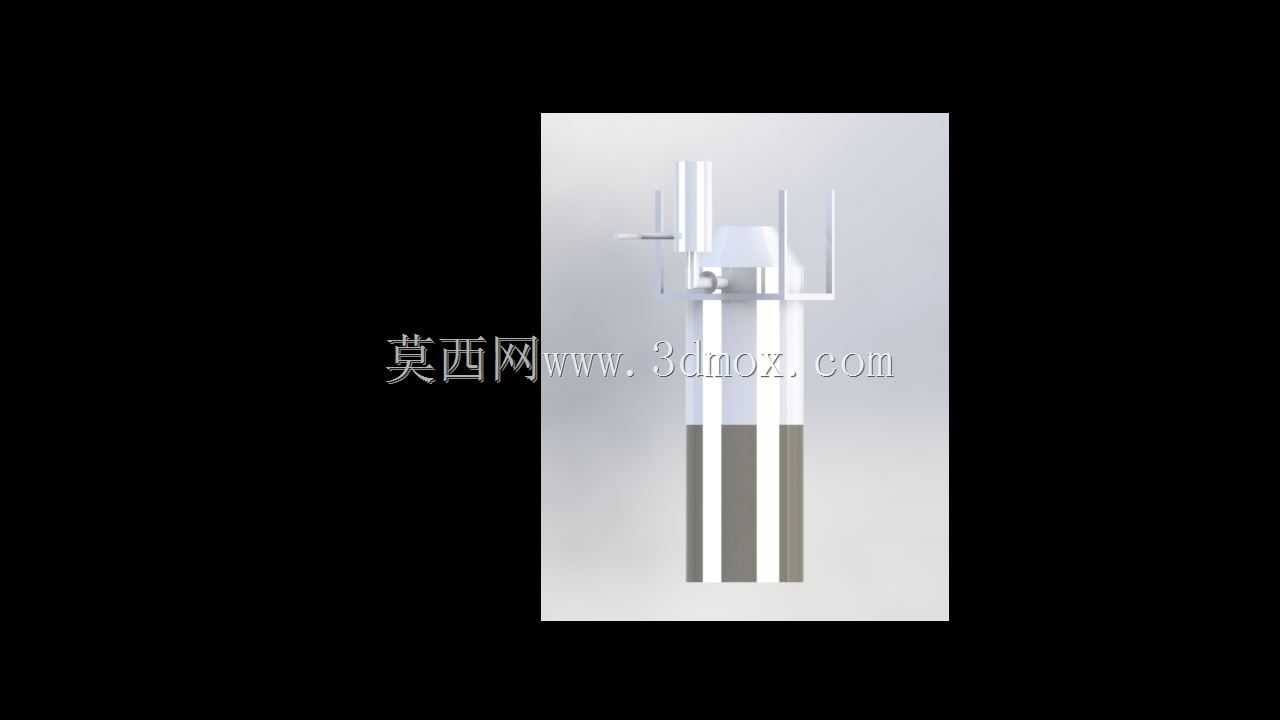

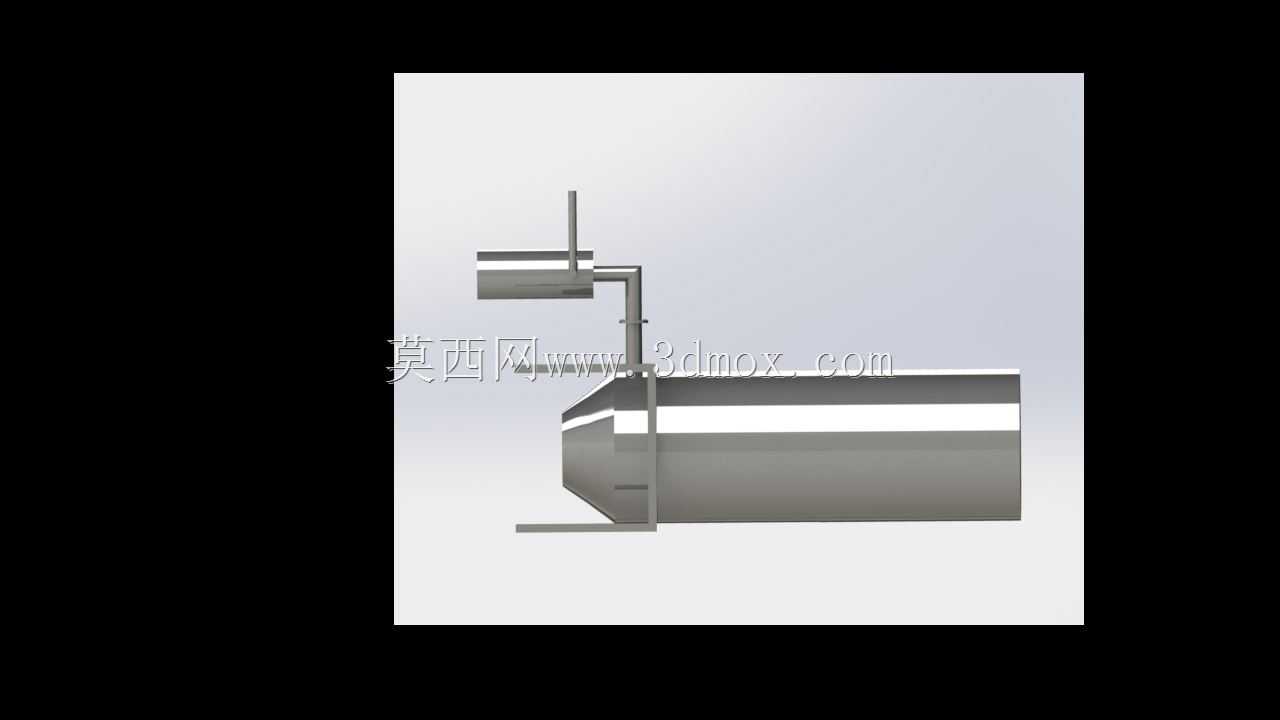

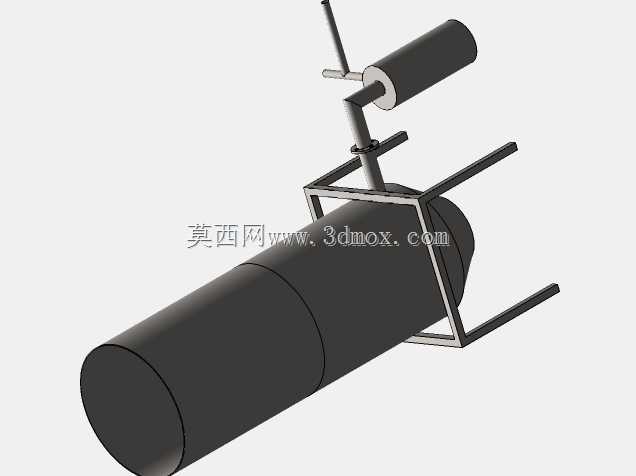

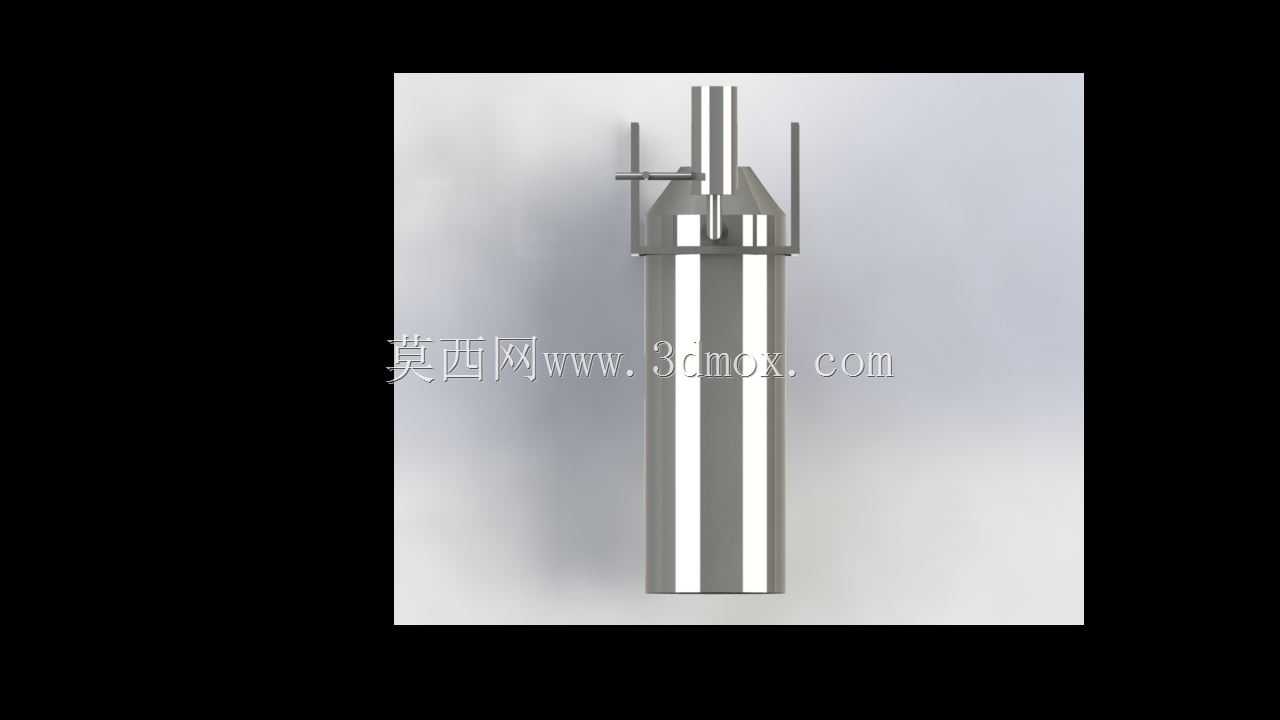

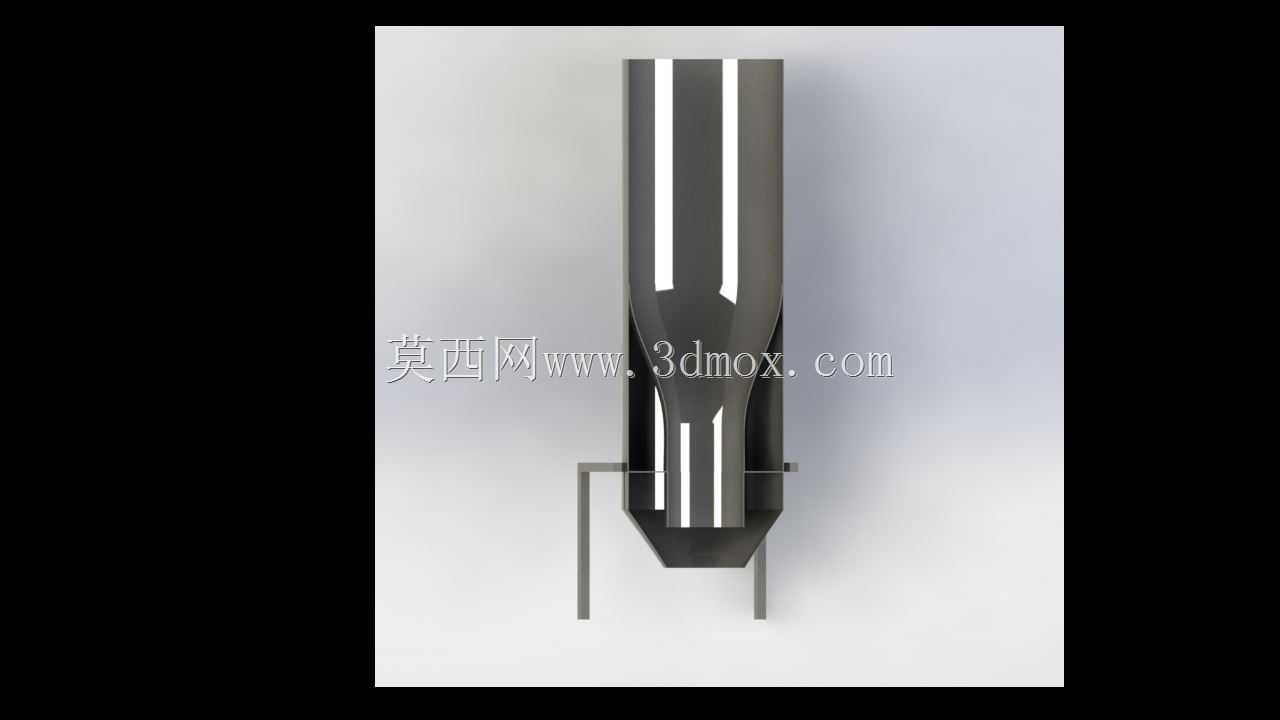

　　这款卧式结构的木材燃料处理设备，核心应用场景集中在分布式生物质能源供给领域，可适配偏远林区、小型加工厂区的分散式供热、炊事供气需求，无需依赖集中燃气管网铺设，仅通过周边易得的木材边角料、薪柴即可完成产气作业，相比直燃式柴炉能大幅提升燃料利用效率，减少烟气直排带来的污染物释放。设备主体采用卧式圆筒形炉腔结构，这种构型首先是考虑到木材燃料的堆积特性，卧式腔体可以让燃料在重力作用下沿轴向缓慢移动，依次完成干燥、热解、氧化还原的全反应流程，不需要额外设置复杂的燃料拨料机构，靠结构本身就能实现料层的稳定下移，降低了设备运行过程中的机械故障概率。炉体前端设置倾斜式进料导槽，导槽与炉腔之间保留了足够的密封间隙，既可以方便人工添加截断后的木段、

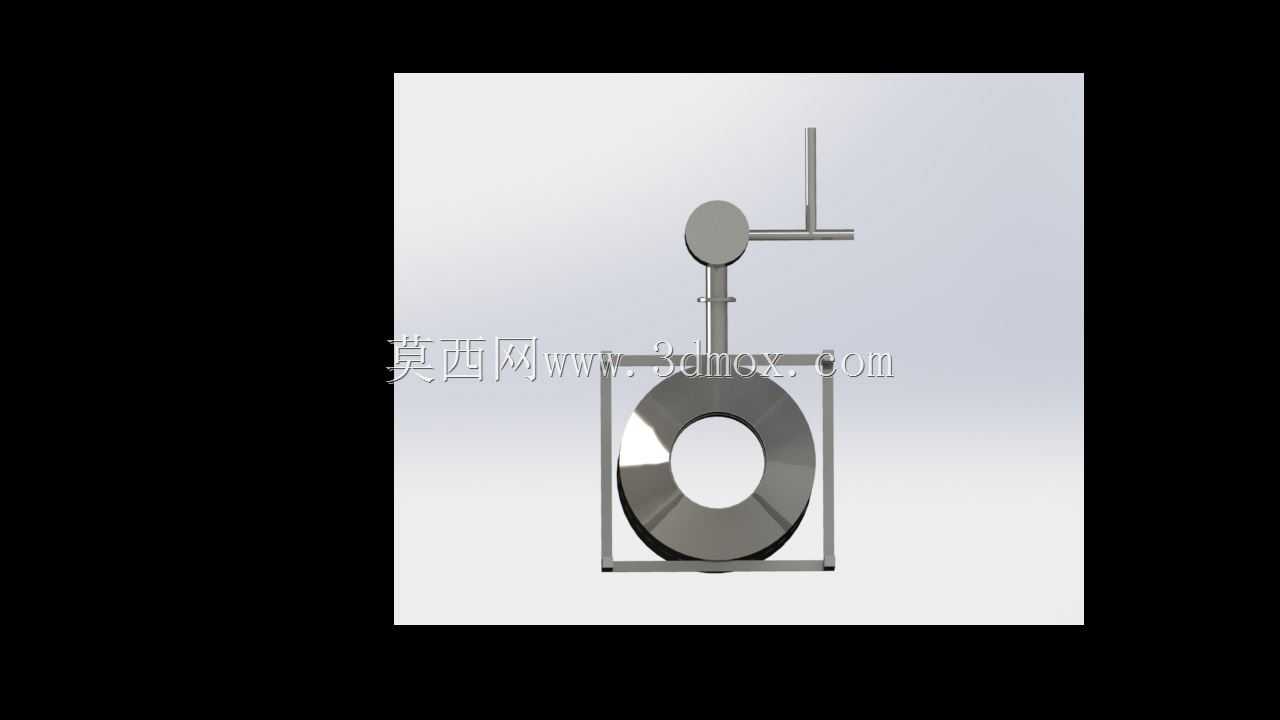

　　木屑压块，又能避免炉内燃气从进料口反向溢出，导槽下方延伸出的灰渣承接边，能直接承接反应后掉落的少量炭渣与灰分，日常清理时不需要拆解炉体连接结构，仅需抽出承接槽即可完成清灰作业。炉体侧上方垂直布置的立管结构是燃气导出与一次配风的集成通道，管道下部与炉腔热解段直接连通，上部预留了外接净化装置的法兰接口，管道侧面的横向支管为一次进风通道，可通过外接风门调节进风量，控制炉内氧化层的反应温度，避免出现局部温度过高导致的炉壁烧损、结焦问题。从安装边界来看，设备整体采用落地式支撑结构，底部三个支撑脚直接与硬化地面接触即可，不需要额外浇筑混凝土基础，支撑脚的高度预留了150mm的底部通风间隙，既能避免炉底热量直接传导至地面引发防火隐患，

　　也能让炉体外壳形成自然对流的散热通道，降低外壳表面的运行温度。炉体的圆筒段长度与直径比例控制在3:1左右，这个比例是经过多轮参数调整确定的，既保证了燃料在炉内有足够的停留反应时间，让木材挥发分充分裂解转化为可燃气体，又不会因为炉体过长导致燃料推进阻力过大，出现料层架空、反应中断的问题。炉腔内壁采用耐热钢板卷制焊接而成，焊缝全部做连续满焊处理，避免燃气从焊缝缝隙泄漏，外壁与内壁之间预留了空气隔热层，不需要额外填充耐火保温材料，靠静止空气层即可实现较好的隔热效果，同时降低了设备整体的自重，方便小型场景下的移位搬运。在功能设计上，这款设备没有设置复杂的电控元件，全部靠自然通风与重力进料实现运行，不需要外接电源即可工作，

　　非常适合无稳定供电的野外作业场景、林区管护点使用。燃气导出后经过简单的过滤净化，即可直接接入民用灶具、小型采暖炉使用，单次添料后可维持2-3小时的稳定产气，不需要频繁开盖添料，减少了开盖过程中的热量损失与燃气泄漏风险。设计过程中特意规避了复杂的运动部件，整个设备除了可选配的风门调节板之外，没有其他需要频繁维护的活动结构，长期使用过程中仅需定期清理燃气管道内的积灰、检查焊缝密封性即可，维护门槛极低，普通操作人员经过简单说明即可完成日常运维。炉体尾部设置了可开启的封板，当出现炉内结焦、需要彻底清理炉腔时，仅需拆开尾部封板的紧固螺栓，即可从尾部直接清理炉内的结焦块与残留炭渣，不需要拆解上部的燃气管道与进料结构，大幅降低了大修的作业难度。从结构建模的角度来看，所有零部件均采用规则的钣金、型材拼接结构，没有复杂的曲面造型，加工时仅需通过等离子切割、卷板、焊接即可完成全部加工工序，不需要专用的成型模具，适合小型机加工车间小批量生产制造，零部件的通用化程度较高，所用的板材、管材均为市场常规规格，采购替换十分方便。
